Solis

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Solis Solis S6-EH3P

Kompatible Geräte

  • S6-EH3P_8-15_K02-NV-YD-L

  • S6-EH3P(12-20)K-H

  • S6-EH3P_5-10_K-H-EU

Anschluss

Anleitung

  1. Installation und Einrichtung des Wechselrichters nach Herstelleranleitung

  1. Verbinde Pin 4 (RS485B) und Pin 5 (RS485A) des RS485-Terminals des Wechselrichters mit einem der beiden RS485-Anschlüsse des HEMS

    1. 14-poliger Stecker (Unterseite HEMS): Pin 4 des Wechselrichters auf B, Pin 5 auf A

    2. RJ45-Stecker (Oberseite HEMS):

      1. Seriennummer <1000: Pin 4 = B, Pin 5 = A

      2. Seriennummer >1000: Pin 1 = A, Pin 2 = B

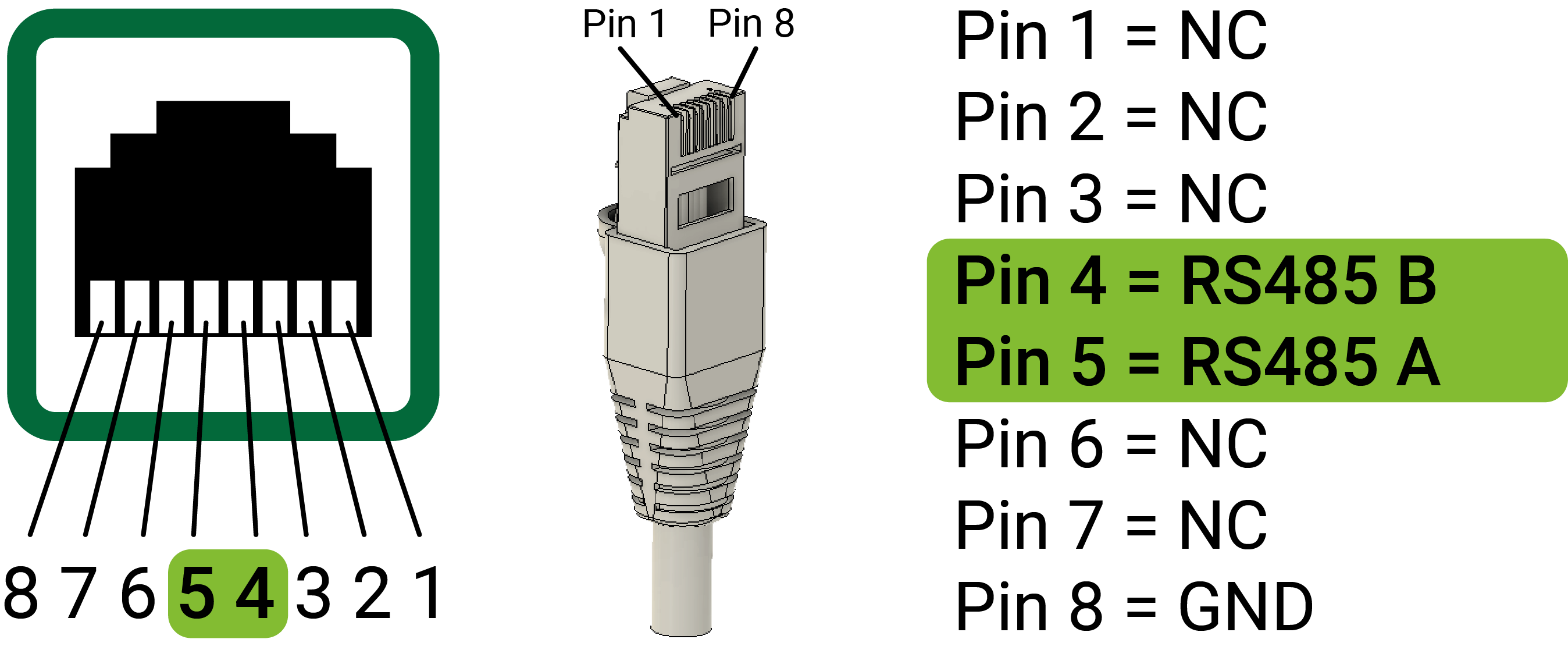

Buchse am Wechselrichter

  1. Starte die Einrichtung in der Leaflet HEMS App mit dem Inbetriebnahme-Assistenten

    1. Wähle Solis unter Stromzähler aus

    2. Starte die Netzwerksuche

    3. Bestätige den gefundenen Solis
