Anschluss CLS-Steuerbox an HEMS

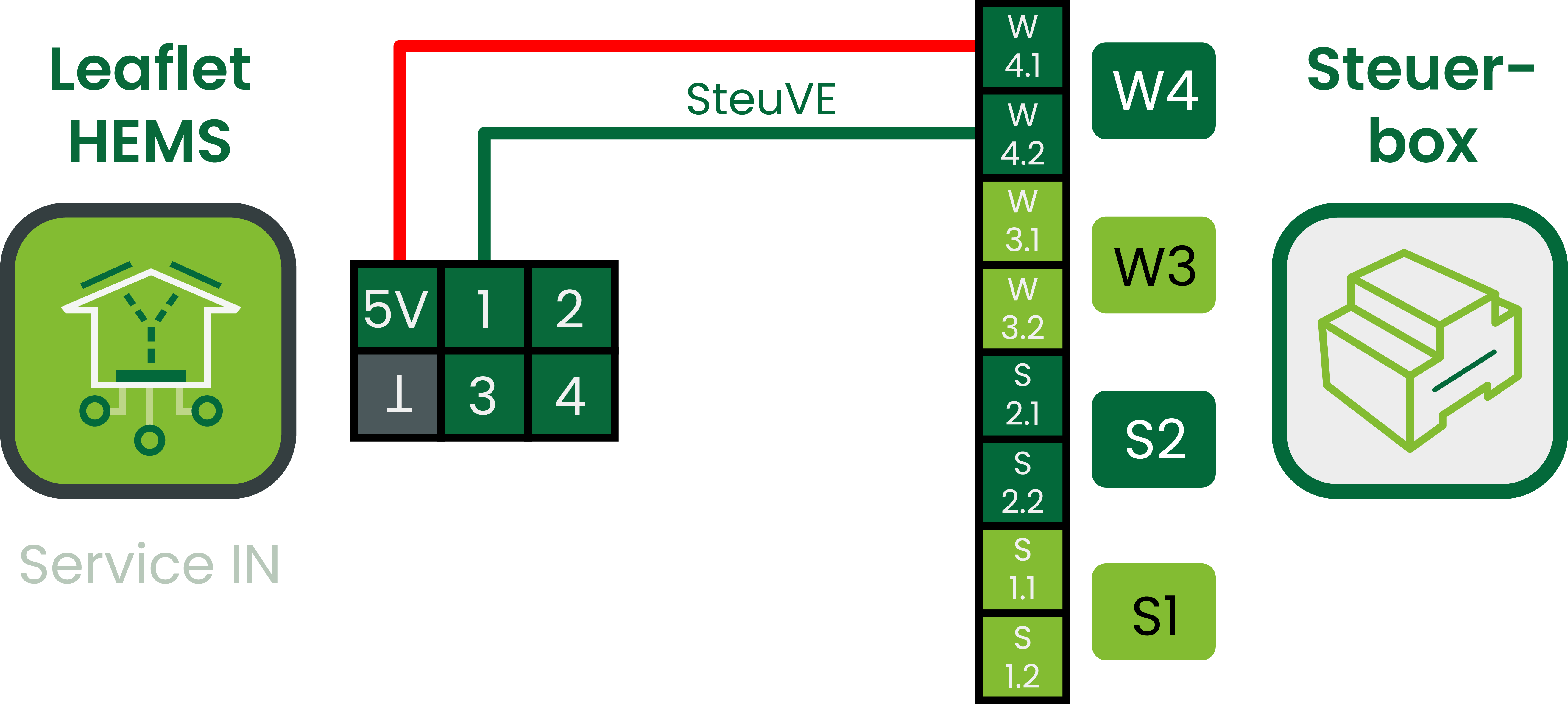

Relaisverbindung
Pin-Belegung Leaflet HEMS “Service In”
(1 = Signal liegt an, 0 = kein Signal)
PIN 1 | PIN 2 | PIN 3 | PIN 4 | Bedeutung | Steuerbox |
|---|---|---|---|---|---|
1 | - | - | - | Limit wird berechnet und alle CLS-Geräte werden gedimmt | W4 |
Pin1 (LPC Dimmen):
Bei anliegender Spannung werden alle am HEMS angeschlossenen CLS-Anlagen gedimmt. Die anderen Pins sind hierfür irrelevant.
EEBus Verbindung
Die CLS-Steuerbox muss an das selbe Heimnetzwerk angebunden sein wie das Leaflet HEMS.

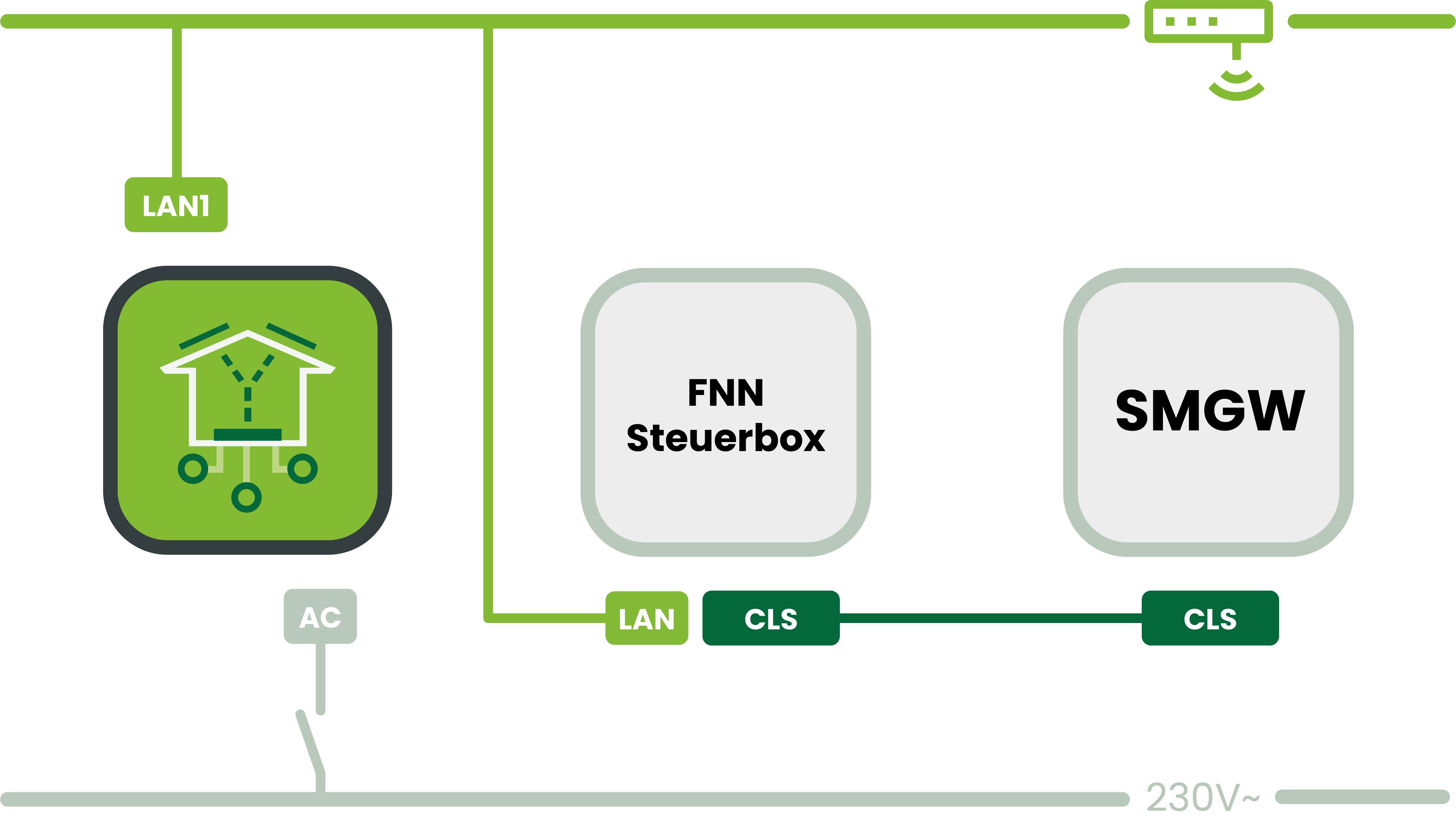

Verbindung mit der FNN Steuerbox über EEBus
