Anschluss Spannungsversorgung
Der Anschluss der Spannungsversorgung für das Leaflet HEMS erfolgt aus der 1-Phasen-Einspeisung über eine oben beschriebene Trennvorrichtung.

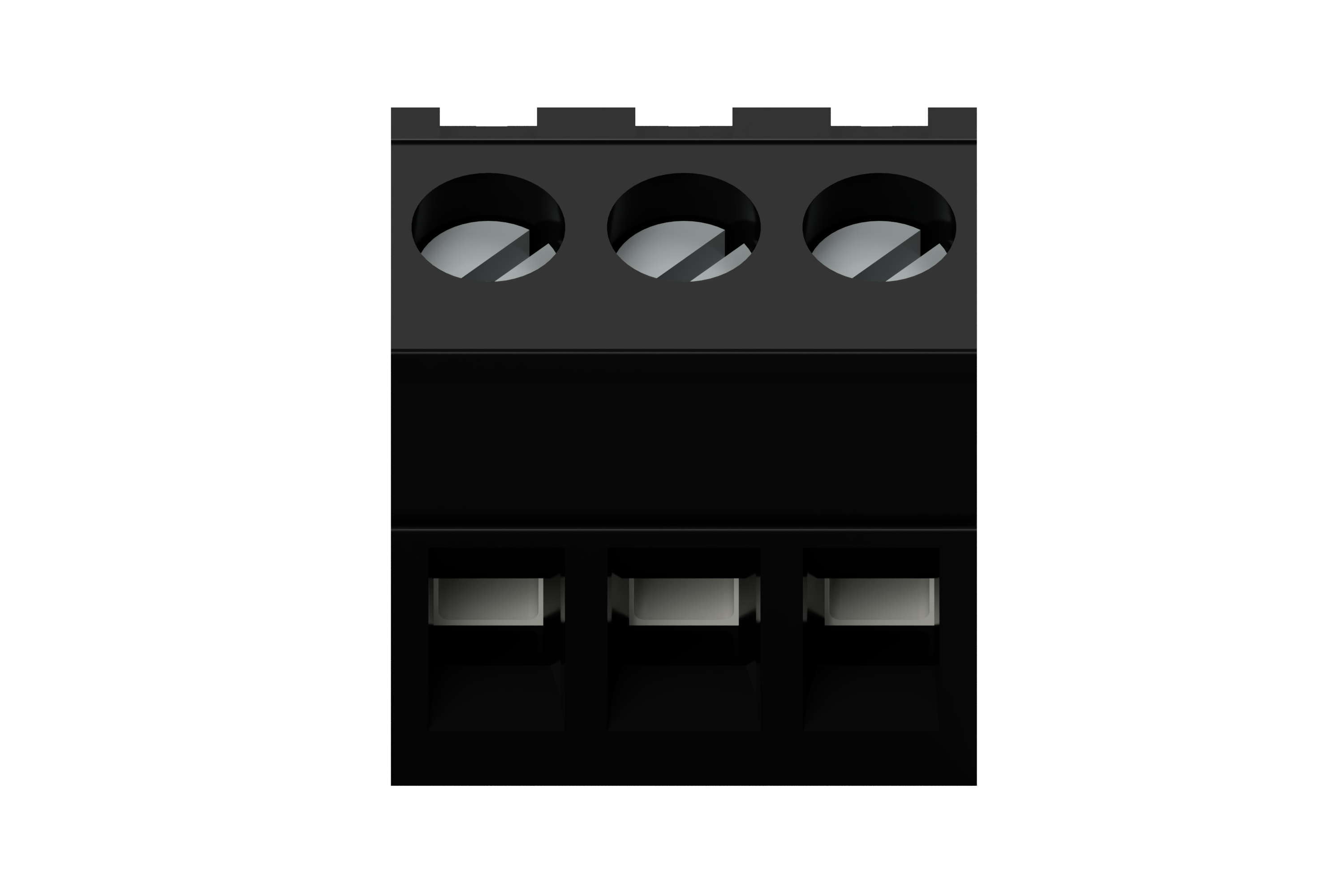

Stecker Spannungsversorgung

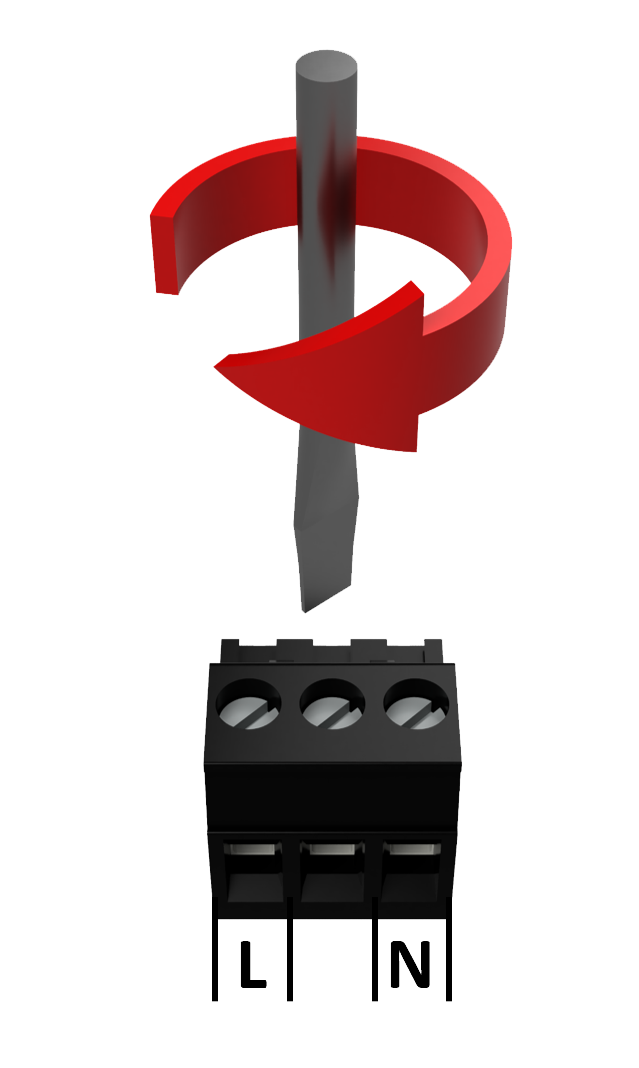

1. Kabel der Spannungsversorgung vorbereiten und anklemmen
Wählen Sie geeignete Kabel nach den vorgegebenen Bedingungen aus (siehe: Datenblatt), bereiten Sie diese entsprechend vor (Isolation entfernen) und klemmen Sie sie gemäß Abbildung an. Verbinden Sie die bearbeiteten Kabelenden direkt mit dem Gegenstecker aus dem Gegenstecker-Set (siehe: Lieferumfang) per Schraubanschluss.
Der mittlere Pin muss unbelegt bleiben!

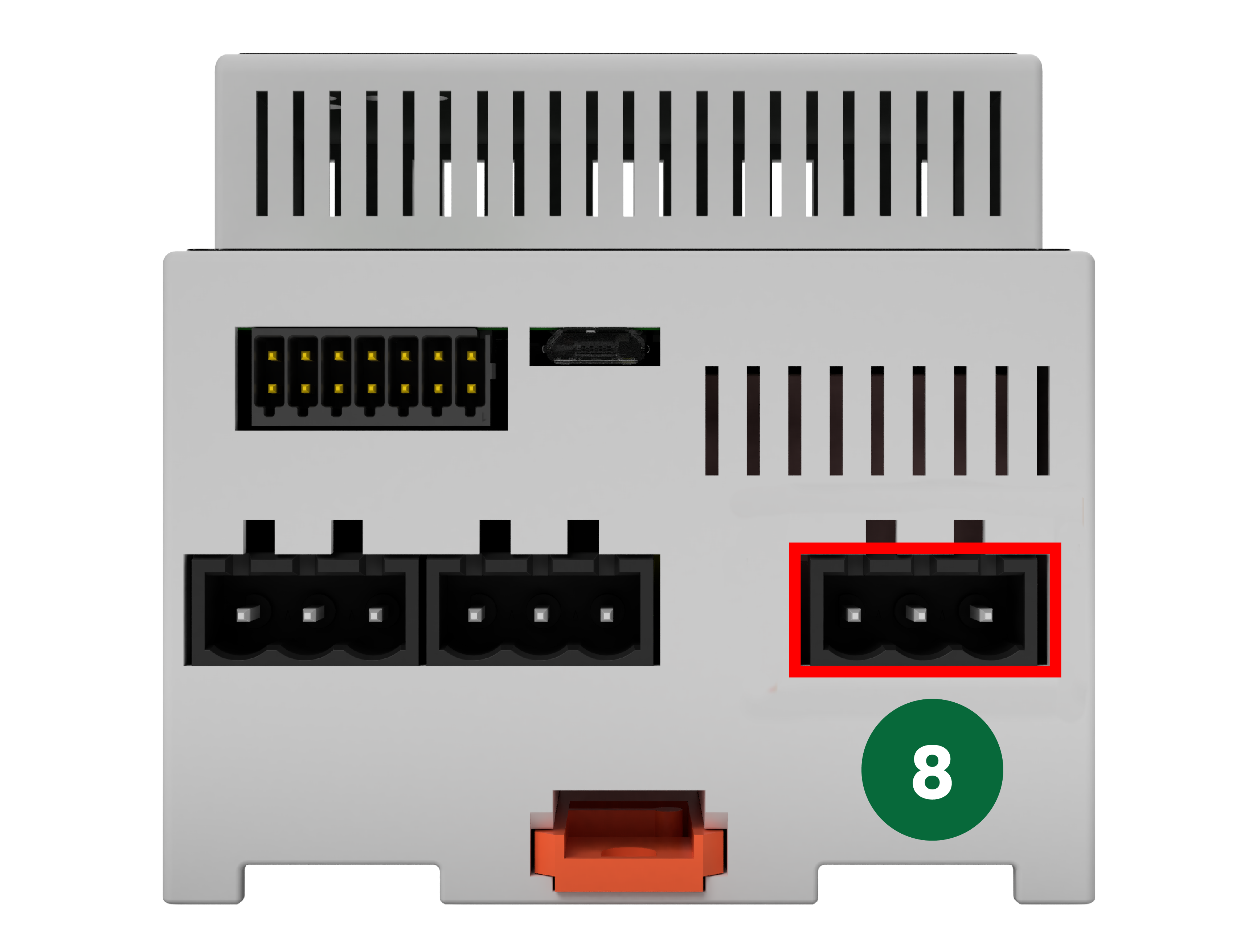

Buchse Spannungsversorgung

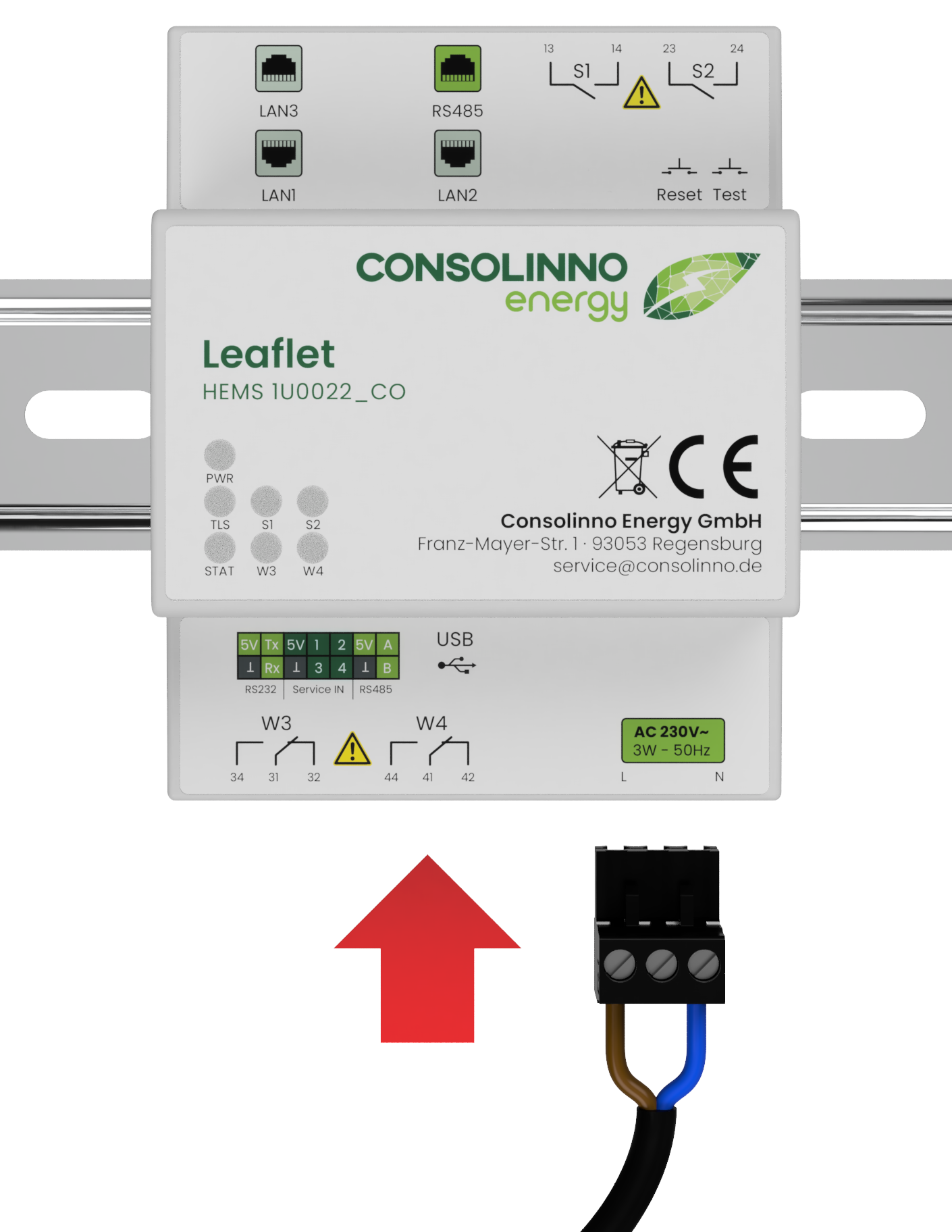

Spannungsversorgung verbinden
2. Versorgungskabel mit dem Gerät verbinden
Verbinden Sie den Gegenstecker mit dem Leaflet HEMS durch Einstecken in den dafür vorgesehenen Anschluss 8 (Power IN 230 VAC).
Überprüfen Sie vor der Inbetriebnahme des Gesamtsystems die angeklemmten Kabel nochmals auf korrekte Verkabelung!
Empfohlene Gegenstecker mit Schraubanschluss:
Gegenstecker | MSTB 2,5/ 3-ST-5,08 BK Leiterplattensteckverbinder, 3-polig, 5,08 mm, 24 AWG bis 12 AWG, 2,5 mm² |  |
