Anschlussbeschreibung

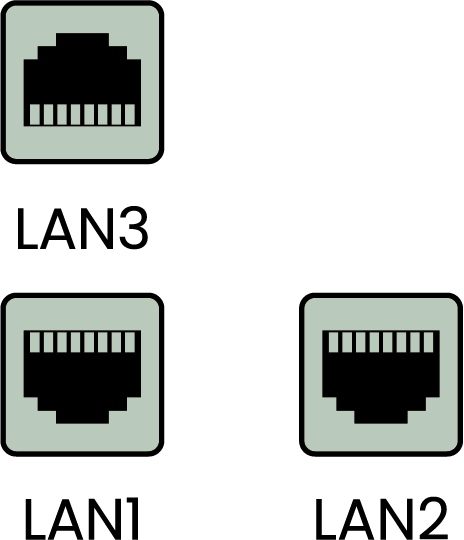

 | Netzwerkschnittstellen: Das Consolinno Leaflet HEMS besitzt drei voneinander unabhängige 10/100 Mbit/s Ethernet-Netzwerkschnittstellen (LAN1, LAN2 und LAN3, siehe: Netzwerkverbindung und Ethernet). |  |
 | RS485 (RJ-45): Die RS485-Schnittstelle (RJ-45) unterstützt bis zu 32 Geräte am Bus (für weitere RS485-Anbindung siehe Mehrfachstecker und RS485 mit Modbus RTU (RJ-45)). |  |

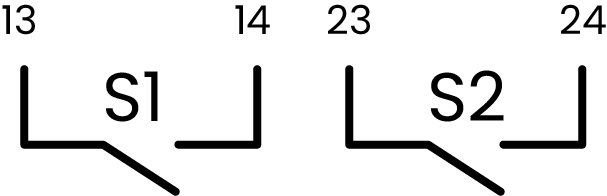

 | Schließer-Relais: Solid-State-Relais zum Schalten von digitalen Zuständen an Verbrauchern oder Erzeugern. Anschluss über 2-poligen Gegenstecker (siehe: Solid-State-Relais). |  |

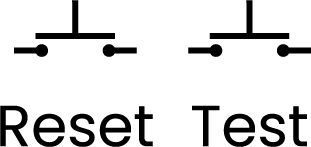

 | Reset- und Test-Taster: Taster für Inbetriebnahme und Servicearbeiten (siehe: Reset-Funktionen). |  |

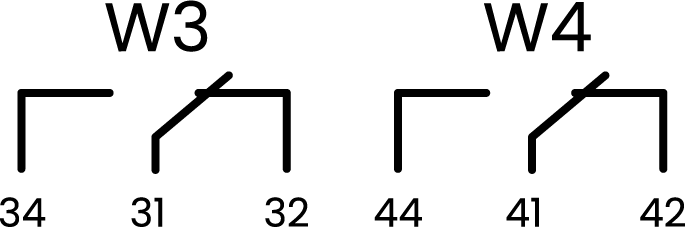

 | Wechsler-Relais: Solid-State-Relais zum Schalten von digitalen Zuständen an Verbrauchern oder Erzeugern. Anschluss über 3-poligen Gegenstecker (siehe: Solid-State-Relais). |  |

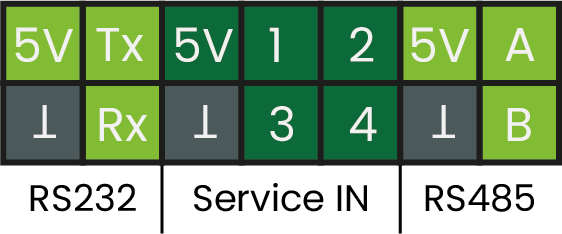

 | Mehrfachstecker: Schnittstelle für RS232, RS-485 und Service IN (digitale Eingänge). Anschluss über 14-poligen Gegenstecker (siehe: Mehrfachsteckverbinder). |  |
 | Micro-USB 2.0: Micro-USB 2.0-Anschluss zum Anbinden weiterer Geräte. |  |

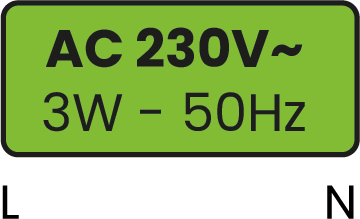

 | Power IN 230VAC: Spannungsversorgung aus 1-Phasen-Einspeisung über zulässigen 3-poligen Gegenstecker (Mittelanschluss nicht belegt, siehe: Anschluss Spannungsversorgung). |  |
Alle Schnittstellen des Consolinno Leaflet HEMS sind galvanisch getrennt! Einige Schnittstellen müssen vor der ersten Verwendung konfiguriert werden. Informationen dazu sind in den jeweiligen Abschnitten zu finden.
