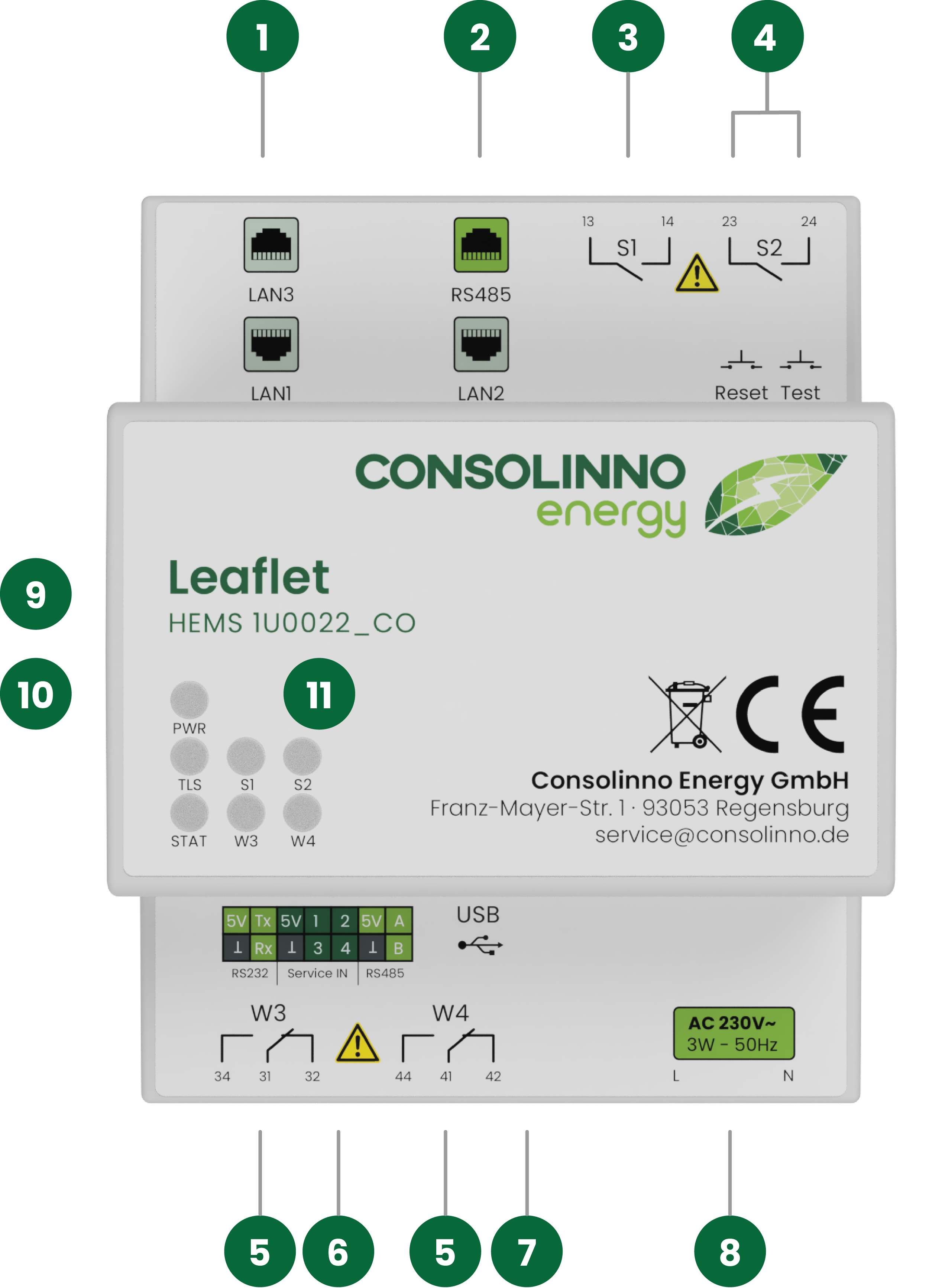

Anschlussübersicht
 | 10/100 Mbit Ethernet |  Anschlüsse des Leaflet HEMS |
 | RS485 / 10/100 Mbit Ethernet | |
 | Relais 130 mA resistiv (Schließer, LED S1/S2) | |
 | Test- / Reset-Taster | |
 | Relais 120 mA resistiv (Wechsler, LED W3/W4) | |
 | RS232 / Switches in / RS485 | |
 | Micro-USB 2.0 | |
 | Spannungsversorgung 230 VAC 50 Hz | |
 | ZigBee (wireless) | |
 | Bluetooth (wireless) | |
 | Status-LEDs |
Alle Schnittstellen des Consolinno Leaflet HEMS sind galvanisch getrennt.
Diese Gebrauchsanleitung beschreibt das Consolinno Leaflet HEMS mit allen Funktionen. Je nach Geräte-Variante oder -Version werden manche hier beschriebenen Funktionen nicht unterstützt.
Für die Anbindung an das Heimnetzwerk wird LAN1 am Anschluss 1 benötigt (siehe: Netzwerkverbindung und Ethernet).
