Mehrfachsteckverbinder
Mehrfachstecker-Anschluss

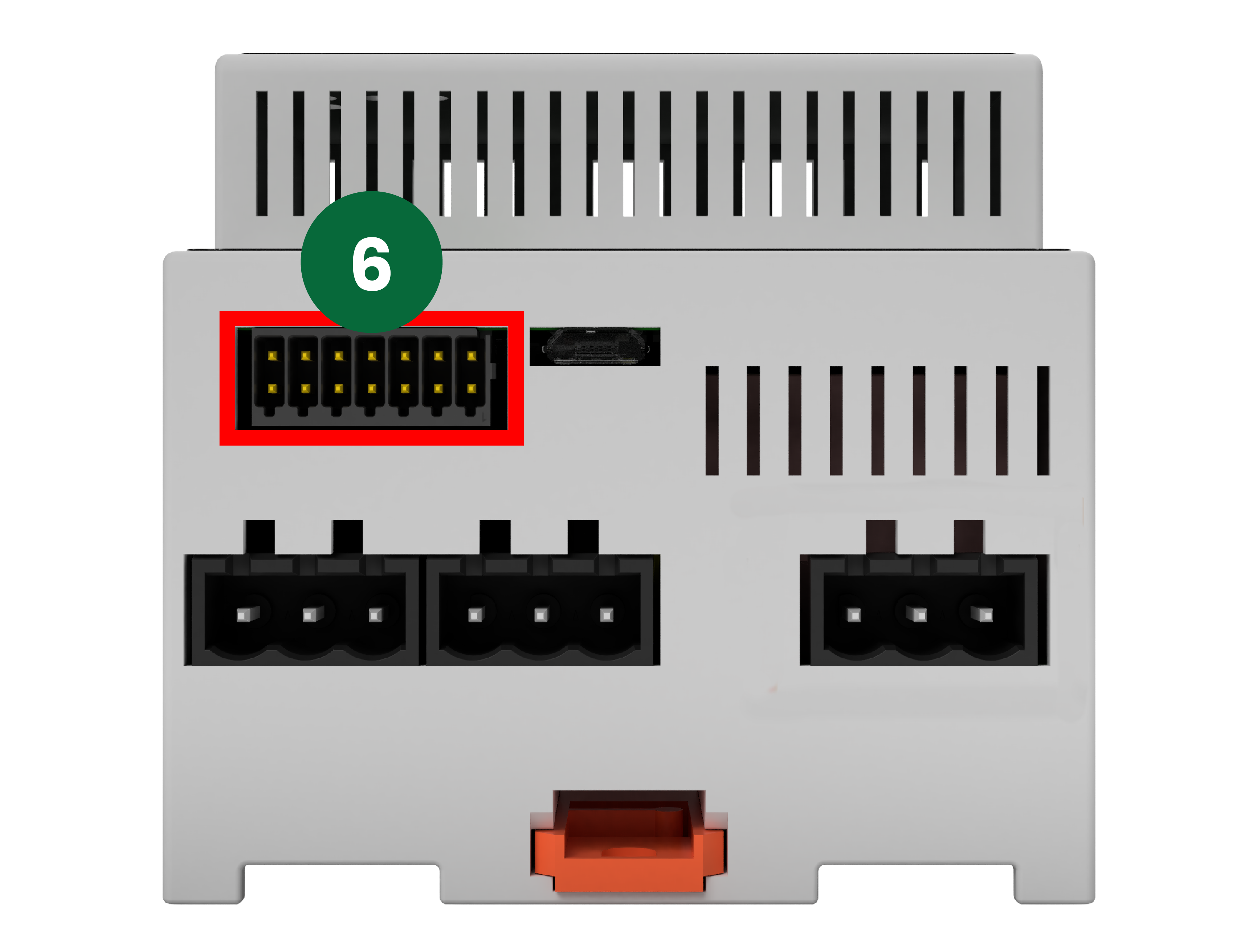

Die Möglichkeit der Anbindung externer Geräte via RS232, Service IN (digitaler Eingang) und RS485 (neben Anbindung über RJ-45, siehe: RS485 mit Modbus-RTU (RJ-45)) wird über einen 14-poligen Steckverbinder an der Unterseite des Leaflet HEMS bereitgestellt (Anschluss 6).
Die zusätzlichen Versorgungskontakte (5 V, GND) können zur Versorgung externer Geräte mit geringer Leistungsaufnahme benutzt werden.
Beachten Sie: Die gesamte Spannungsversorgung (5 V) am 14-poligen Steckverbinder wird oberhalb einer maximalen Stromaufnahme von 200 mA abgeriegelt. Angeschlossene Geräte mit höherem Strombedarf funktionieren unter Umständen nicht richtig.
Mehrfachstecker

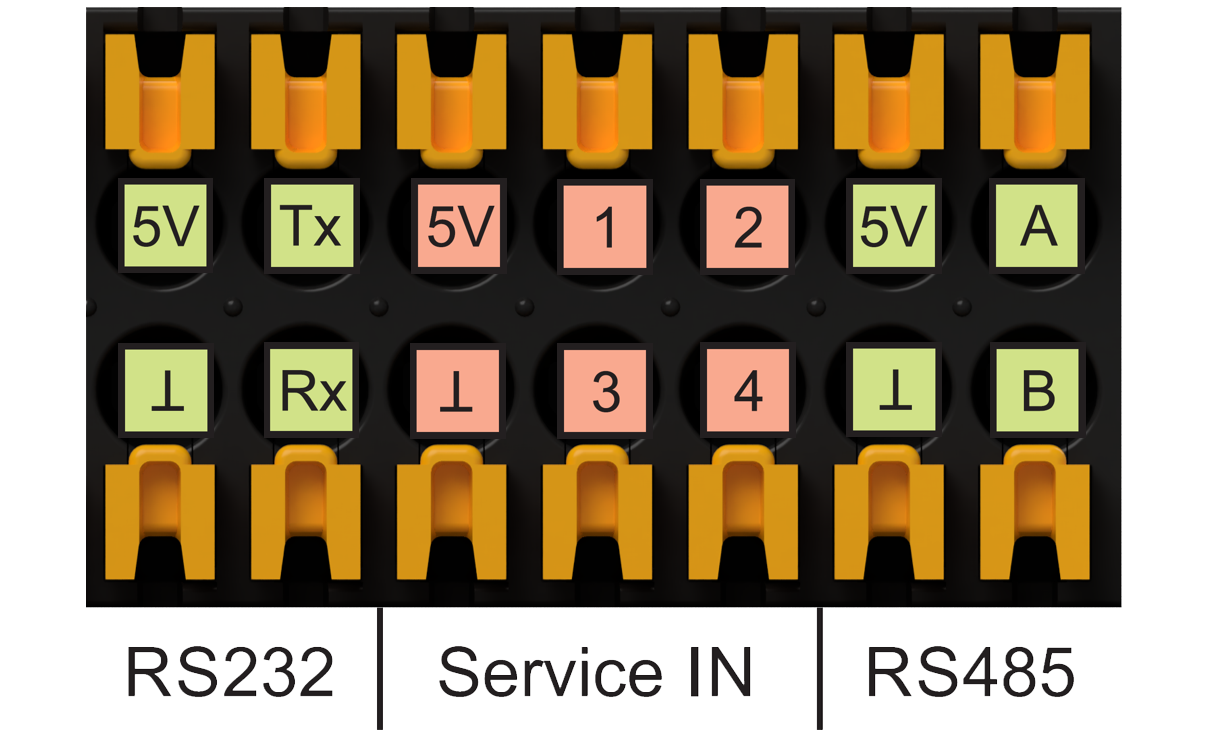

Die Belegung des Gegensteckers mit Push-in-Federanschluss ist nebenstehender Abbildung zu entnehmen. Die zusammengehörigen Anschlüsse sind im Schema gruppiert. Die Anschlüsse sind auch direkt durch die Beschriftung auf dem Gehäuse ersichtlich.
Die Kontakte des Mehrfachsteckverbinders sind in der folgenden Tabelle detailliert beschrieben.
Schnittstelle | Kontakt | Kontakt | Beschreibung |
|---|---|---|---|
RS232 | 5V | 5 V-Versorgung | Versorgungsspannung für angeschlossene Geräte |
| GND (Masse) | Ground-/ Masseanschluss für RS232-Kommunikation und Versorgung von Geräten | |
Tx | Transmit Data | Anschluss für Datenleitung gesendeter Daten | |
Rx | Receive Data | Anschluss für Datenleitung empfangener Daten | |
Service IN | 5V | 5 V-Versorgung | Versorgungsspannung für angeschlossene Geräte |
| GND (Masse) | Ground-/Masseanschluss für Versorgung von Geräten | |
1 | Service IN Eingang 1 | Eingang netzdienliche Steuerung über Relais, siehe weiter unten Anschluss FNN Steuerbox | |
2 | Service IN Eingang 2 | ||
3 | Service IN Eingang 3 | ||
4 | Service IN Eingang 4 | ||
RS485 | 5V | 5 V-Versorgung | Versorgungsspannung für angeschlossene Geräte (5 V)1 |
| GND (Masse) | Ground-/Masseanschluss für Versorgung von Geräten | |
A | RS485 A+ | Nichtinvertierte Datenleitung RS485-Bus | |
B | RS485 B- | Invertierte Datenleitung RS485-Bus |
1 max. gemeinsame Leistung 1 W (200 mA @ 5 V)
Die Kabel sind nach allen vorgegebenen Bedingungen (siehe: Datenblatt) auszuwählen, vorzubereiten und anzuklemmen.
Die Buchse und der Gegenstecker erlauben nur eine Einbaurichtung. Überprüfen Sie vor der Inbetriebnahme des Gesamtsystems die angeklemmten Kabel nochmals auf korrekte Verkabelung!

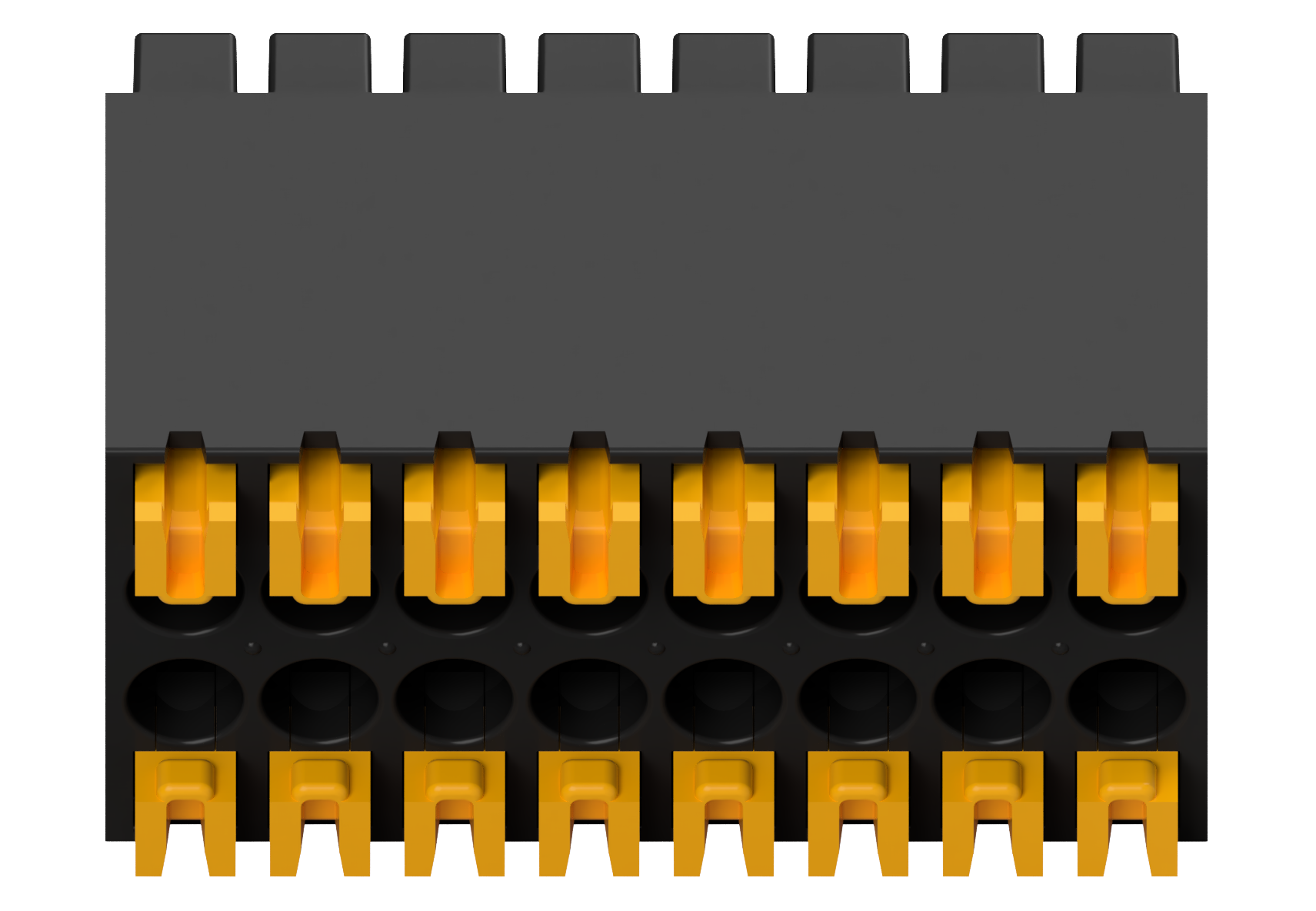

Empfohlene Gegenstecker mit Push-in-Federanschluss:
Gegenstecker | DFMC 0,5/ 7-ST-2,54-RF Leiterplattensteckverbinder, 14-polig, 2,54 mm, 26 AWG bis 20 AWG, 0,5 mm² |  |
RS232
Über die linken vier Kontakte des Mehrfachsteckverbinders lassen sich externe Geräte per RS232 gemäß der Beschriftung anschließen. Die Anschlüsse 5V und GND bieten die Möglichkeit der Versorgung eines Geräts (maximale Leistung: 1 W, 200 mA @ 5 V).
Tx (Transmit Data) und Rx (Receive Data) stellen die Anschlüsse für Datenleitungen für die RS232-Anbindung bereit (mit GND). Die maximale Übertragungsrate beträgt 115200 Baud. Es ist zu beachten, dass bei RS232 die Datenleitungen der Teilnehmer (hier bspw. 1 und 2) gegensinnig anzuschließen sind: Tx1 mit Rx2, Rx1 mit Tx2, GND1 mit GND2.
Service IN

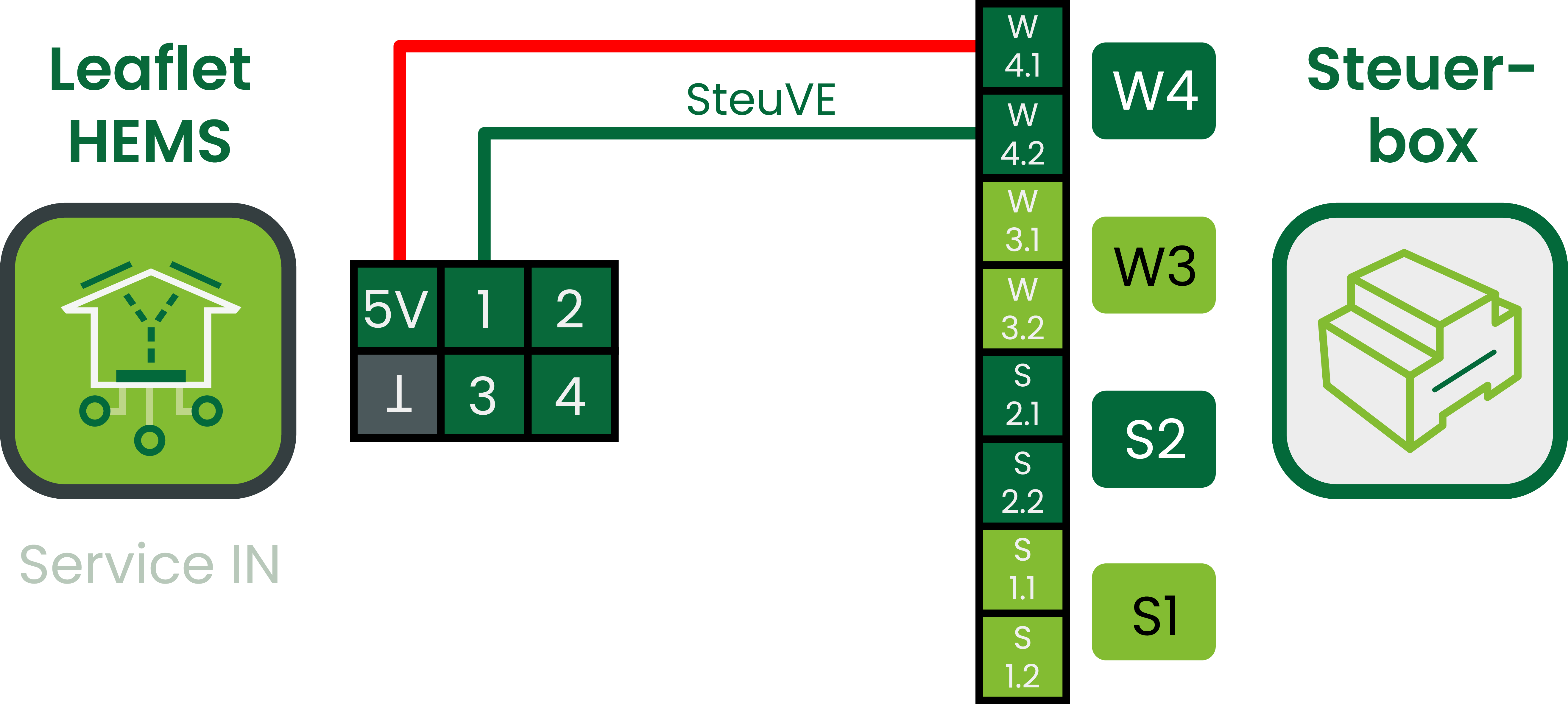

Für den Anschluss einer FNN-Steuerbox (CLS).
Nur §14a Regelbarkeit Steuerbarer Verbraucher
Die Erklärung der PIN-Belegung, die Konfiguration und weitere Infos zum Thema Netzdienlichkeit findet sich im Kapitel Netzdienliche Steuerung nach §14a ENWG.
RS485
Die vier Kontakte rechts am Mehrfachsteckverbinder bieten die Möglichkeit neben der Anbindung über RJ-45 (siehe: RS485 mit Modbus-RTU (RJ-45)) zum Anbinden weiterer 32 Geräte über RS485. Die Anschlüsse 5V und GND dienen zur optionalen Versorgung angeschlossener Geräte (maximale Gesamtleistung: 1 W, 200 mA @ 5 V).
A (A+) und B (B-) stellen die Anschlüsse für die Leitungen zum Übertragen der Daten gemäß RS485-Standard bereit. Die maximale Übertragungsrate beträgt je nach Variante 0,5 MBaud oder 1 MBaud. Für die Anbindung mehrerer Geräte an der RS485-Schnittstelle, siehe Daisy-Chain-Verkabelung im Abschnitt RS485 mit Modbus-RTU (RJ-45).
Kontroll-LEDs
Das Consolinno Leaflet HEMS besitzt 7 Kontroll-LEDs, die Informationen über Spannungsversorgung (PWR), Kommunikation (TLS), Gerätestatus (STATUS) sowie Status der Halbleiterrelais (S1, S2, W3 und W4) anzeigen.
Genaue Informationen zur Interpretation der Kontroll-LEDs sind im Abschnitt Betriebszustände zu finden.
