Solid-State-Relais
Das Consolinno Leaflet HEMS bietet vier Halbleiter-Relais (Solid-State-Relais) zum Schalten binärer Zustände von externen elektrischen Signalen (Verbraucher und Erzeuger). Die Relais sind als Schließer (NO, ”normally open”: S1 und S2) und Wechsler (CO, ”changeover”: W3 und W4) ausgeführt.
Die technischen Daten sind dem Datenblatt zu entnehmen. Typische Anwendungen für Relais sind SG-Ready-Eingänge (Smart-Grid-Ready) an Wärmepumpen.
 | LEBENSGEFAHR DURCH ELEKTRISCHEN STROM Die Relaiskontakte bilden separate Stromkreise, die bei Wartung, Installation und Deinstallation den Installationsvorschriften und den Sicherheitshinweisen unterliegen. |
 | Prüfen Sie die Schaltkreise der Relais bei Montage-, Installations- oder Wartungsarbeiten unbedingt auf Spannungsfreiheit! |
 | BESCHÄDIGUNG DURCH FALSCHE VERWENDUNG Durch fehlerhafte Beschaltung oder Überlast können die Relais beschädigt werden. |
| Achten Sie unbedingt auf die im Datenblatt angegebenen Bestimmungen zur Beschaltung der Relais: Die Relais sind bestimmt für Maximallasten von 130 mA, 300 VACrms/300 VDC (Schließer) bzw. 120 mA, 300 VACrms/300 VDC (Wechsler). Es dürfen nur resistive Lasten an die Relais angeschlossen werden! |
Schließer-Relais-Anschlüsse
Schließer-Relais besitzen zwei Anschlusskontakte.
NO-Kontakt (”normally open”, 13 und 23): Kontakt offen/isoliert (Relais aus), Kontakt mit COM geschlossen (Relais an)
COM-Kontakt (”common”, 14 und 24): Kontakt für die Rückleitung
Schließer-Relais-Stecker

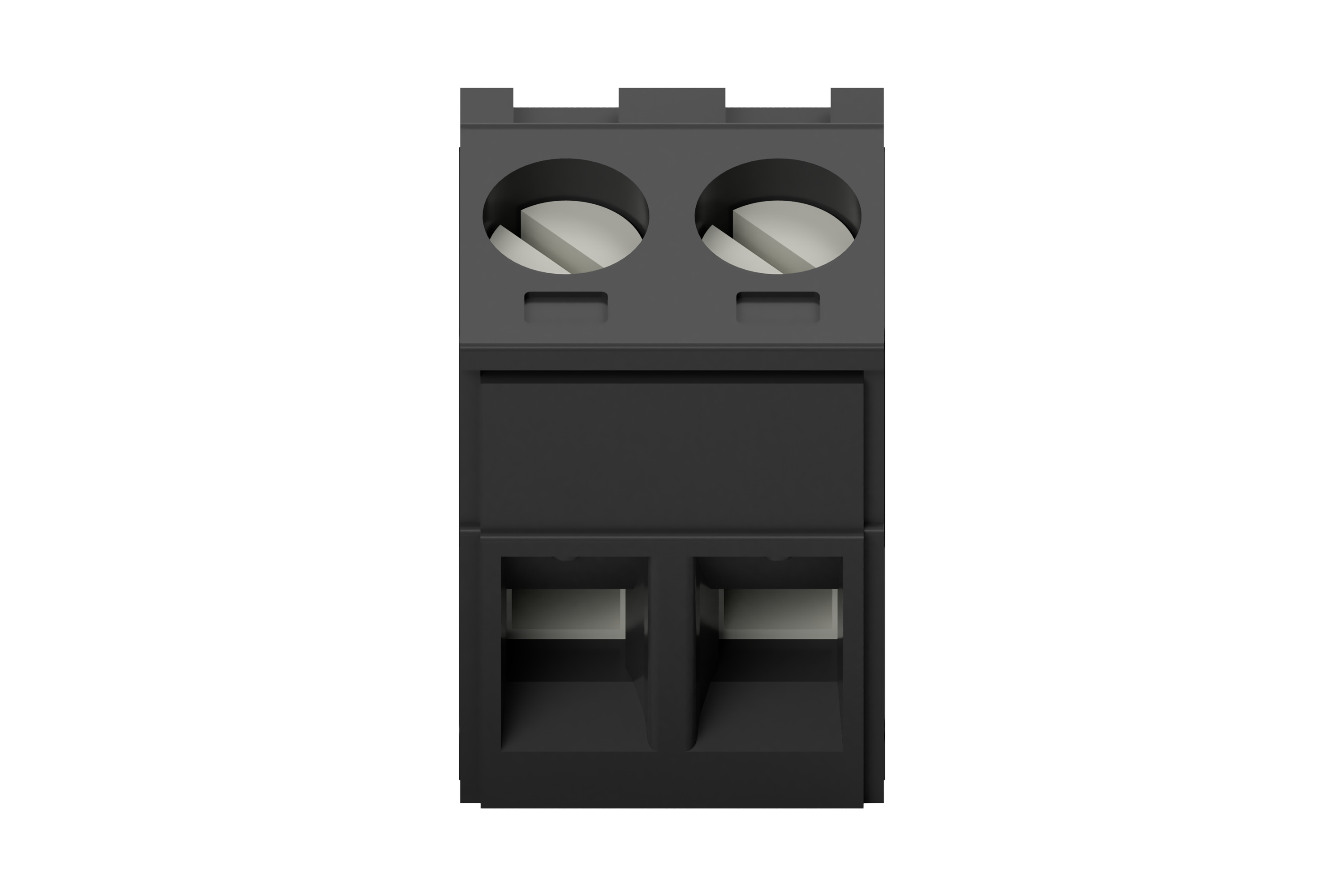

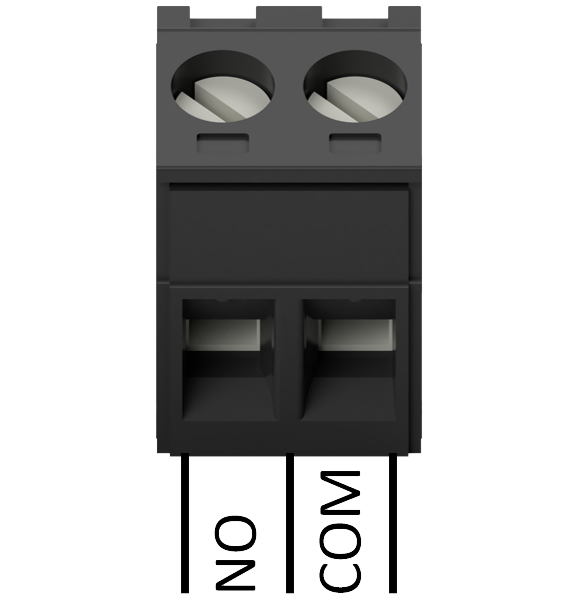

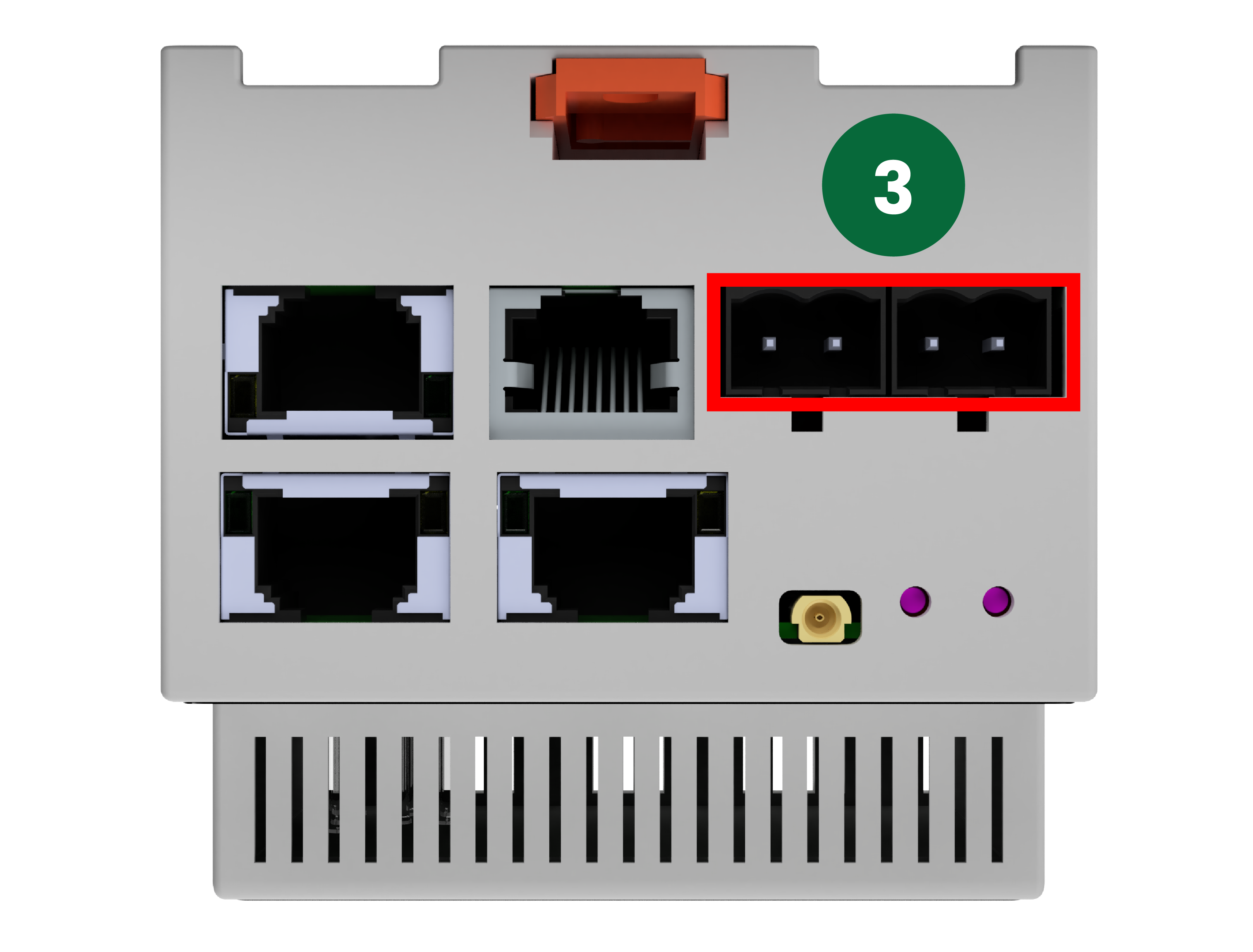

Die Verkabelung der Relaiskontakte erfolgt jeweils über 2-polige Gegenstecker mit Schraubanschluss gemäß nebenstehender Abbildung. Zusätzlich sind die jeweiligen Anschlüsse auf dem Gehäuse dementsprechend beschriftet.
Die Kabel sind nach allen vorgegebenen Bedingungen (siehe:
Datenblatt) auszuwählen, vorzubereiten und anzuklemmen.

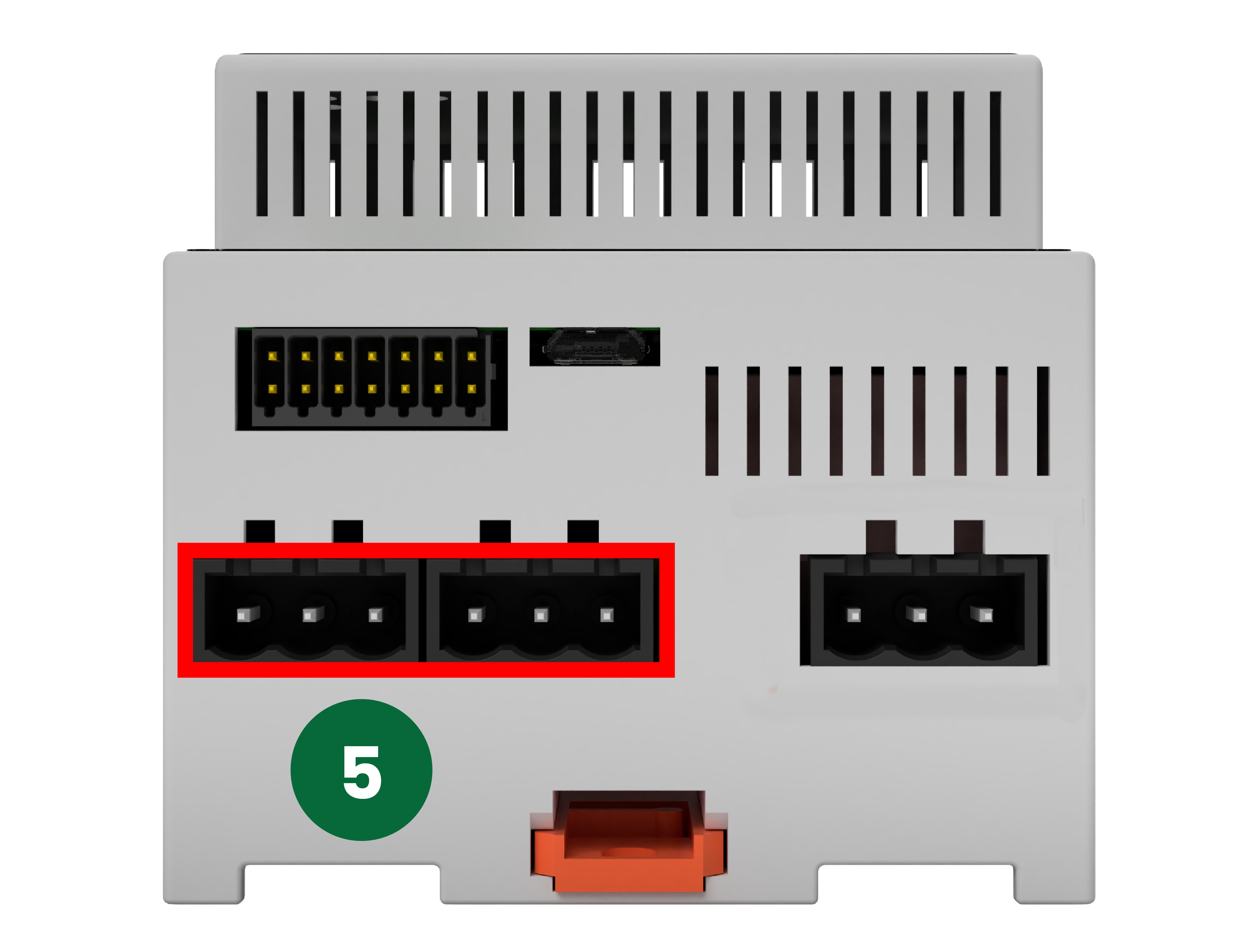

Die Solid-State-Relais auf der Unterseite des Leaflet HEMS sind als Wechsler (W3 und W4) ausgeführt (Anschluss 5). Beachten Sie die entsprechende Beschriftung am Gerät.
Zustand Relais | aus (off, 0) | an (on, 1) | |||
|---|---|---|---|---|---|
Kontakt | NO (x3, x2) | NC (x4) | NO (x3, x2) | NC (x4) | |
Schliesser S1, S2 | COM | offen | geschlossen | ||
Wechsler W3, W4 | COM | offen | geschlossen | geschlossen | offen |
Wechsler-Relais-Anschlüsse
Wechsler-Relais besitzen drei Anschlusskontakte
NO-Kontakt (”normally open”, 32 und 42): Kontakt offen/isoliert (Relais aus), Kontakt mit COM geschlossen (Relais an)
NC-Kontakt (”normally closed”, 34 und 44): Kontakt mit COM geschlossen (Relais aus), Kontakt offen/isoliert (Relais an)
COM-Kontakt (”common”, 31 und 41): Kontakt für die Rückleitung
Wechsler-Relais-Stecker

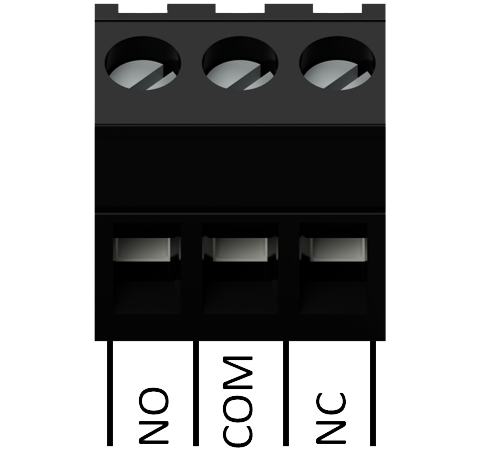

Die Verkabelung der Relaiskontakte erfolgt jeweils über 3-polige Gegenstecker mit Schraubanschluss gemäß nebenstehender Abbildung. Zusätzlich sind die jeweiligen Anschlüsse auf dem Gehäuse dementsprechend beschriftet.
Die Kabel sind nach allen vorgegebenen Bedingungen (siehe: Datenblatt) auszuwählen, vorzubereiten und anzuklemmen.
Überprüfen Sie vor der Inbetriebnahme des Gesamtsystems die angeklemmten Kabel nochmals auf korrekte Verkabelung!
Empfohlene Gegenstecker mit Schraubanschluss:
Gegenstecker | MSTB 2,5/ 2-ST-5,08 BK Leiterplattensteckverbinder, 2-polig, 5,08 mm, 24 AWG bis 12 AWG, 2,5 mm² |  |

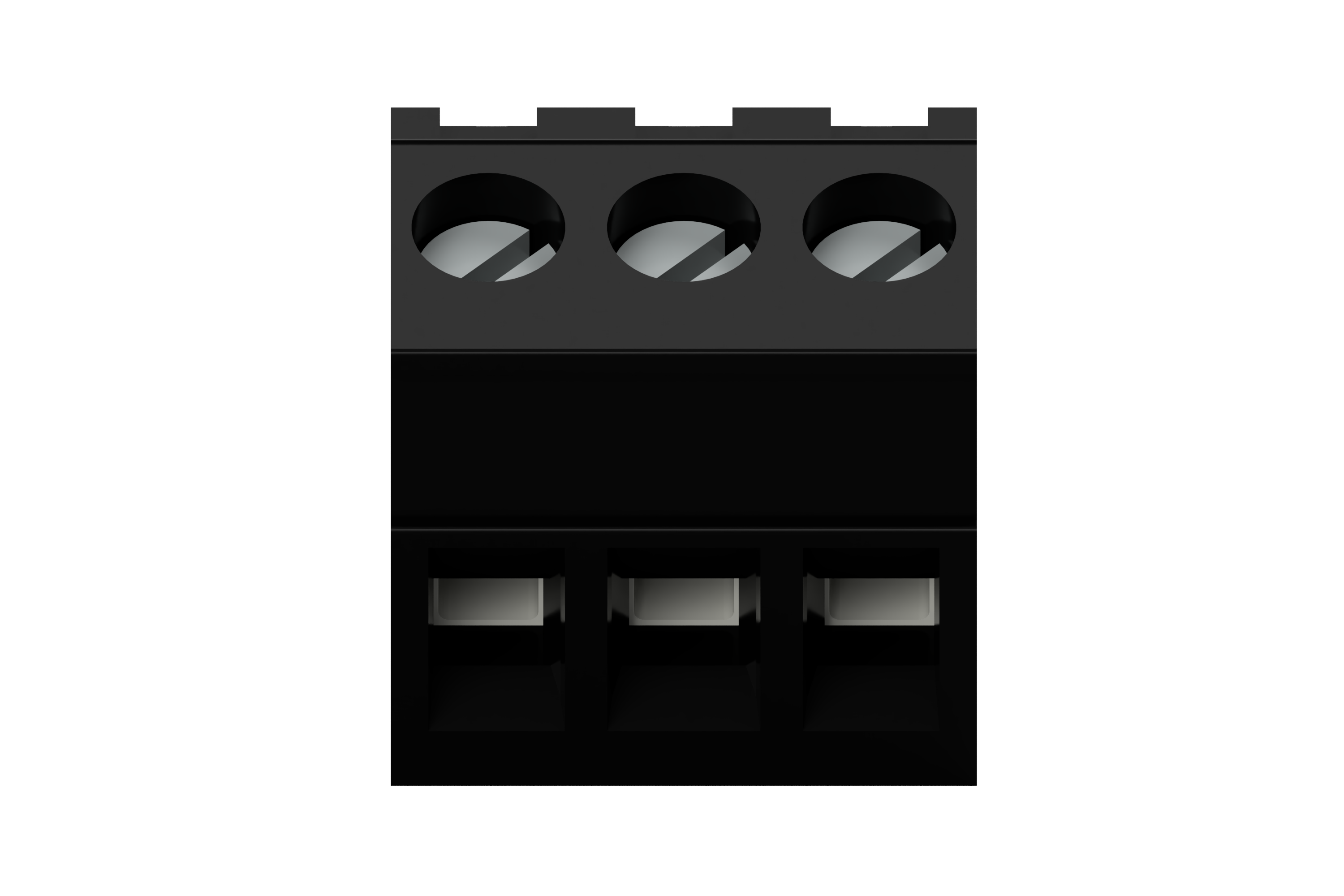

Gegenstecker | MSTB 2,5/ 3-ST-5,08 BK Leiterplattensteckverbinder, 3-polig, 5,08 mm, 24 AWG bis 12 AWG, 2,5 mm² |  |
SG-Ready (Wärmepumpen) am Leaflet HEMS

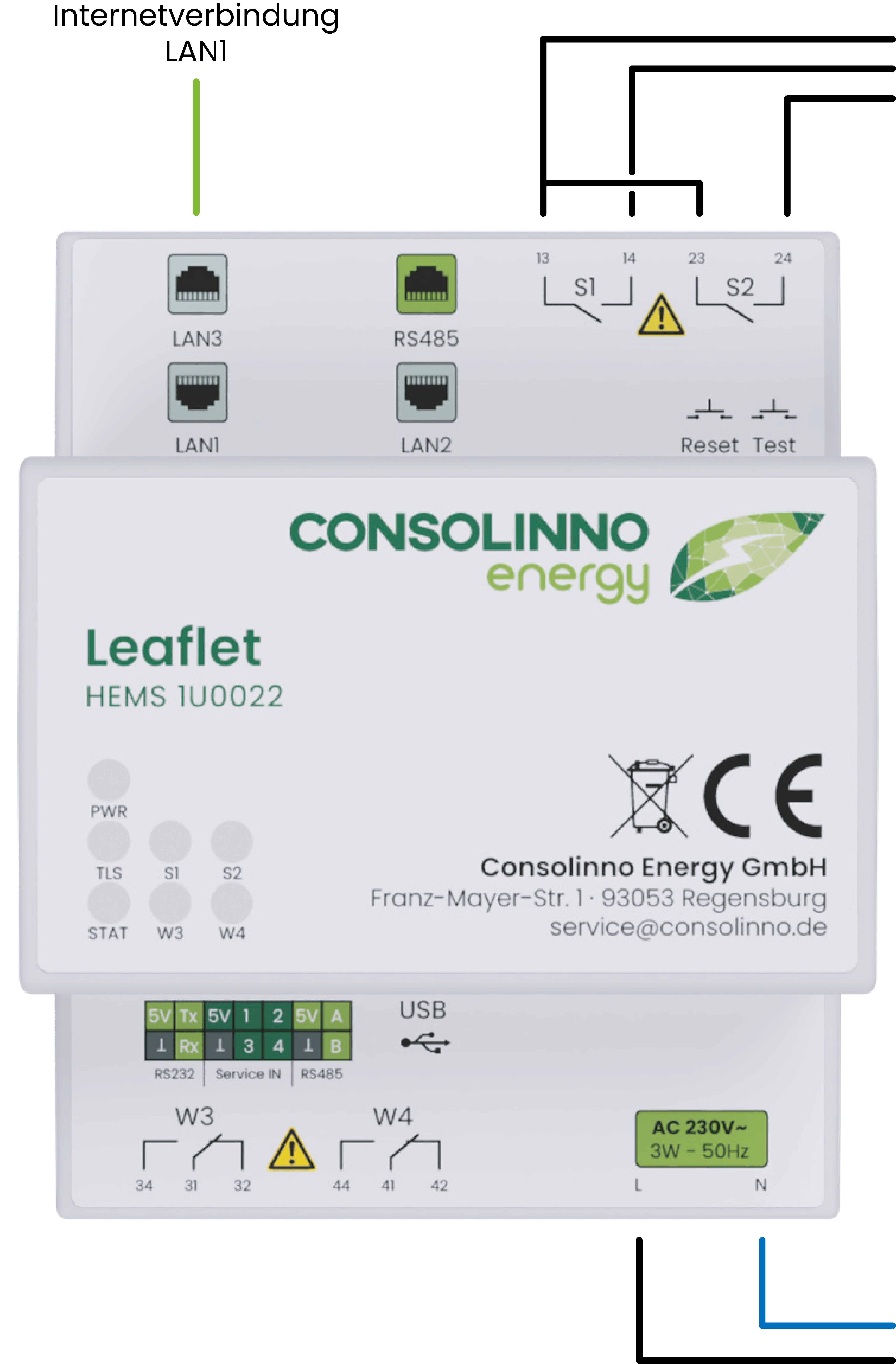

SG-Ready-Verkabelung am Leaflet HEMS (Beispiel)
Das Leaflet HEMS kann SG-Ready-fähige Wärmepumpen herstellerunabhängig über die integrierten Schließer S1 und S2 schalten, um PV-optimiertes Heizen zu ermöglichen. Führen Sie die spezifische Verkabelung und Konfiguration von verwendeten Wärmepumpen gemäß der Dokumentation des Herstellers durch.
Die Abbildung zeigt eine beispielhafte Verkabelung von SG-Ready-Signalen am Leaflet HEMS.
Consolinno-Optimierer
Die Steuerung der Wärmepumpe erfolgt durch einen in der Consolinno HEMS Software enthaltenen Optimierer. Dies funktioniert automatisch, es müssen keine Parameter, wie Schwellenwerte zur Schaltung, eingestellt werden.
Die Wärmepumpe wird über SG-Ready-Zustände so gesteuert, dass vorhandener PV-Überschuss optimal ausgenutzt wird.
Beträgt der PV- Überschuss mehr als 50 % der Nennleistung der Wärmepumpe für einen Zeitraum von mindestens 15 Minuten, wird SG-Ready-Zustand 3 für mind. 30 Minuten geschaltet.
SG Ready Betriebszustand 3 ist eine Empfehlung zu erhöhtem/verstärktem Betrieb, versucht also den überschüssigen PV-Strom in Wärme umzuwandeln und dies im Haus bzw. im Warmwasserspeicher und Pufferspeichern zu speichern. Die Wärmepumpe entscheidet je nach momentanem Temperaturbereich, ob dies möglich ist.
Weitere Informationen und Konfiguration siehe Kapitel Wärmepumpe optimiert betreiben.
Verkabelung und Vorbereitung der Wärmepumpe
Für die richtige Verschaltung und Vorbereitung der verwendeten Wärmepumpe muss folgendes beachtet werden:
SG-Ready-Verkabelungen von Wärmepumpen sind modellspezifisch. Beachten Sie bitte die Vorgaben und Dokumentation des jeweiligen Herstellers!
Die SG-Ready-Anbindung erfolgt über eine Verbindung mit 2 bis 4 Drähten. Schließen Sie die Kabel zuerst an die Wärmepumpe und dann am Leaflet HEMS an den Relais S1 und S2 an (Gegenstecker für die Relais liegen bei, siehe: Lieferumfang).
Im Regler der Wärmepumpe müssen gegebenenfalls Konfigurationseinstellungen durchgeführt werden, um einen PV-optimierten Betrieb zu ermöglichen (Parameter für Pufferspeicher, Heizkreis o. ä.). Lesen Sie hierzu die herstellerseitige Dokumentation.
Bei manchen Wärmepumpe-Modellen muss der Installateur oder Hersteller die SG-Ready-Funktion erst freischalten.
Für viele Wärmepumpen bieten wir bereits Detailverkabelungspläne unter http://service.consolinno.de.
Überprüfen Sie die Verkabelung der SG-Ready auf Korrektheit. Falsche Verkabelung (z. B. der EVU-Sperre) kann dazu führen, dass die Wärmepumpe nicht mehr ordnungsgemäß funktioniert.
Nachfolgende Abbildungen zeigen beispielhaft zwei Anbindungen SG-Ready-fähiger Wärmepumpen.

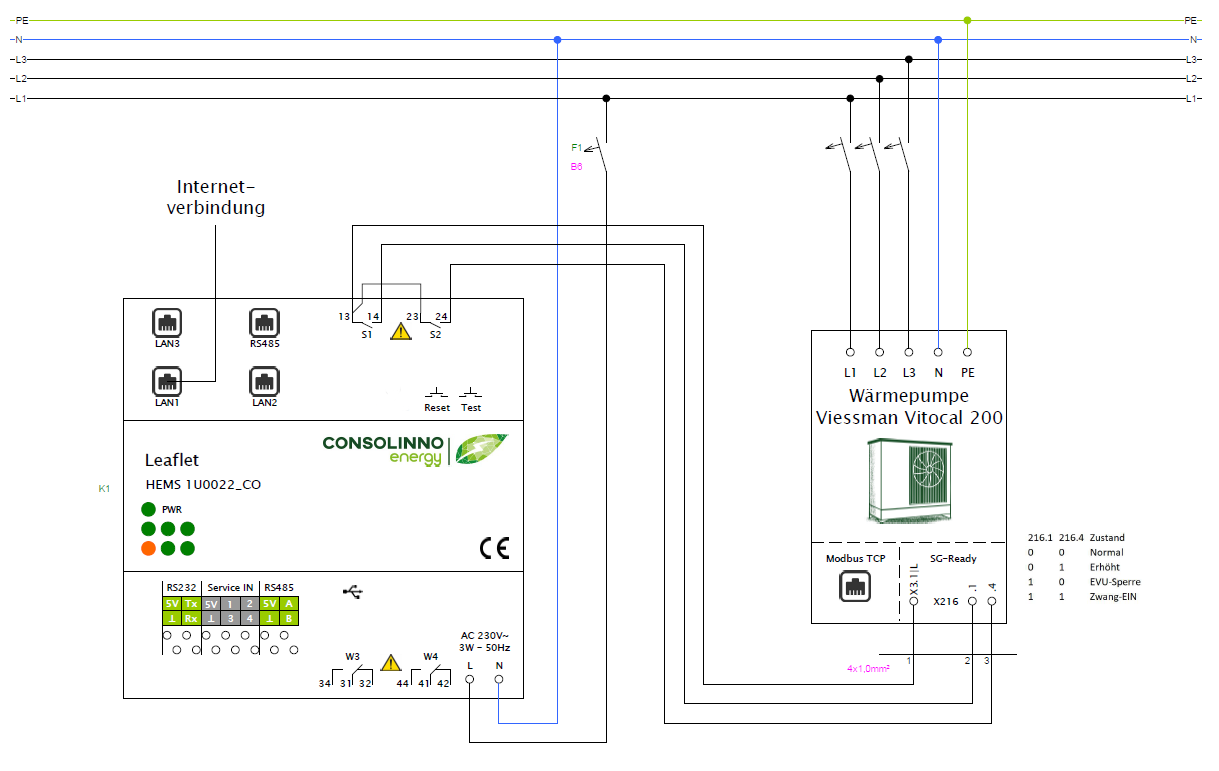

SG-Ready-Verkabelung über Schließer S1 und Schließer S2 (Bsp. 1)

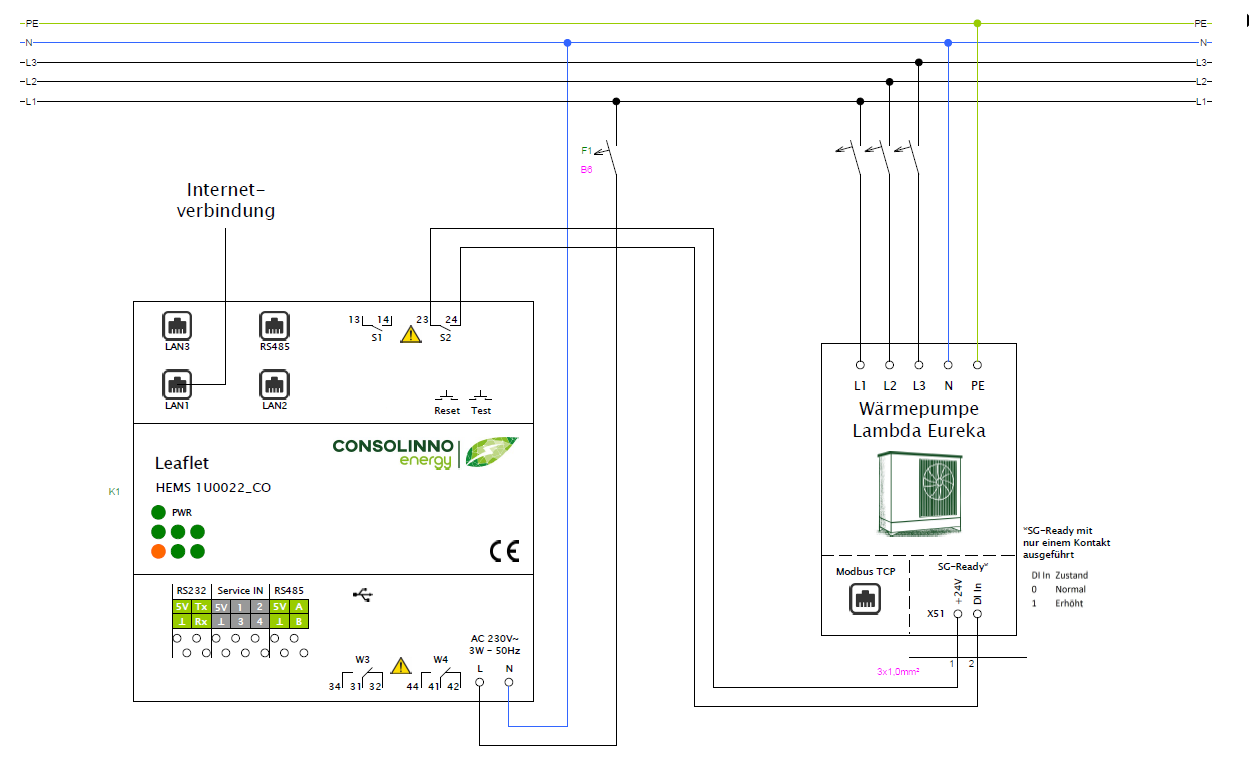

SG-Ready-Verkabelung über Schließer S1 und Schließer S2 (Bsp. 2)
