Wärmepumpe optimiert betreiben
Consolinno-Optimierer
Die Steuerung der Wärmepumpe erfolgt durch einen in der Consolinno HEMS Software enthaltenen Optimierer.
Wärmepumpen sind entweder per SG-Ready oder per Modbus angebunden.
Jede SG-Ready kompatible Wärmepumpe / Brauchwasserwärmepumpe kann angebunden werden.
Modbus-kompatible Wärmepumpen finden Sie in der aktuellen Kompatibilitätsliste.
1. SG-Ready kompatible Wärmepumpen
Die Wärmepumpe wird über SG-Ready-Zustände so gesteuert, dass vorhandener PV-Überschuss optimal ausgenutzt wird.
Beträgt der PV- Überschuss mehr als 50 % der Nennleistung der Wärmepumpe für einen Zeitraum von mindestens 15 Minuten, wird SG-Ready-Zustand 3 für mind. 30 Minuten geschaltet.
SG Ready Betriebszustand 3 ist eine Empfehlung zu erhöhtem/verstärktem Betrieb, versucht also den überschüssigen PV-Strom in Wärme umzuwandeln und dies im Haus bzw. im Warmwasserspeicher und Pufferspeichern zu speichern. Die Wärmepumpe entscheidet je nach momentanem Temperaturbereich, ob dies möglich ist.
Voraussetzungen
Konfiguration der Wärmepumpe
Die Wärmepumpe muss nach Herstelleranleitung konfiguriert werden
SG Ready Funktion muss oft frei- oder eingeschaltet werden
Einstellungen wie überheizen Heizkreis, Pufferspeicher etc., teilweise sind diese Einstellungen nur durch den Heizungsbauer konfigurierbar je nach Hersteller der Wärmepumpe
Einstellungen in der HEMS-App
Vorausssetzung für den Optimierer ist die korrekte Einstellung der elektrischen Maximalleistung der Wärmepumpe:

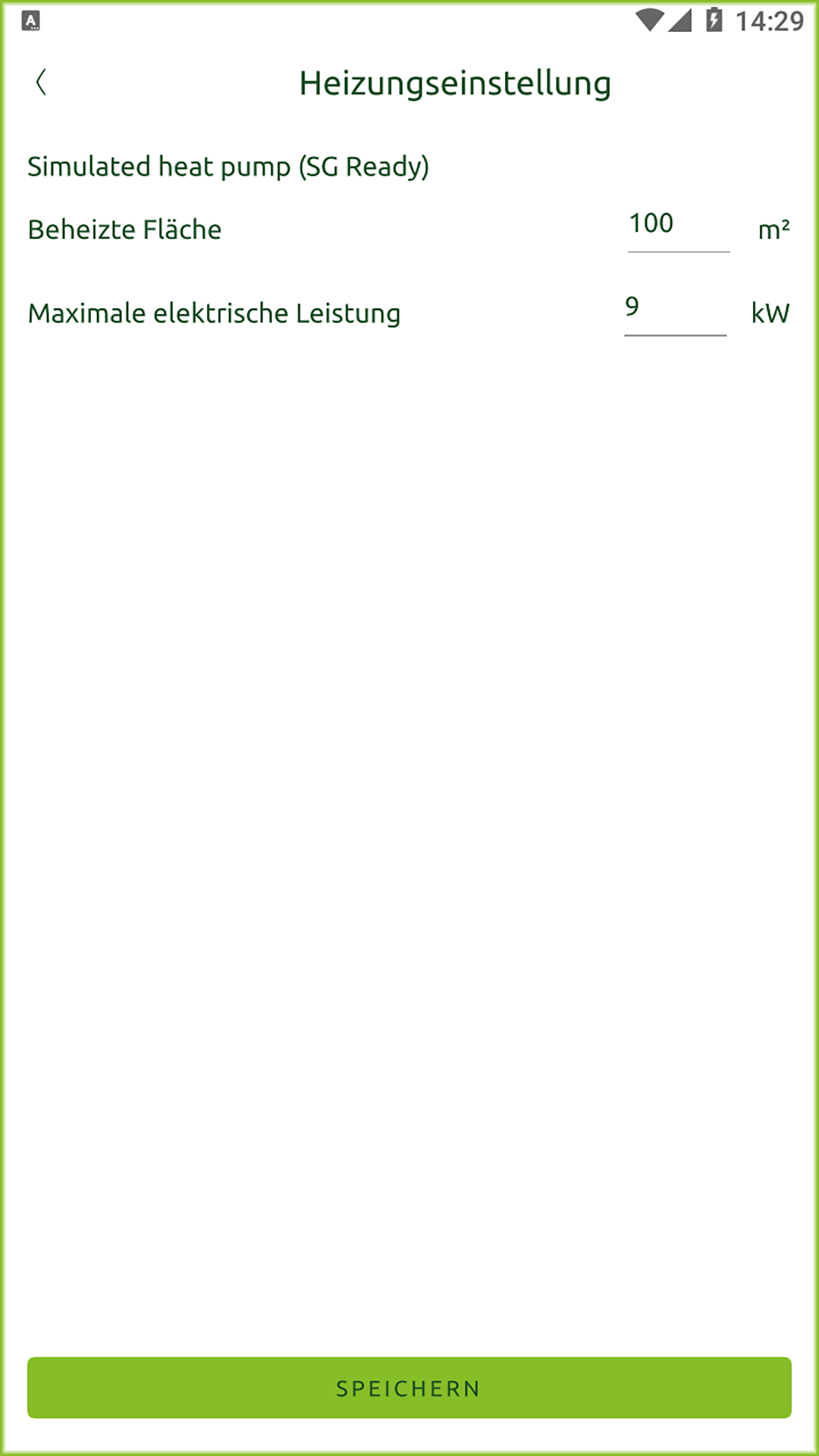

App: Bildschirm “Heizungseinstellungen”
Menü Schraubenschlüssel öffnen → Optimierungseinstellungen → Heizen → Wärmepumpe → Max. Elektrische Leistung
Übersicht der SG-Ready Zustände (V 1.1)
Modus | Bezeichnung im Betriebszustand | Beschreibung |
|---|---|---|
SG-Ready-Zustand 1 | Aus (= EVU-Sperre) | Beschränkung der Leistungsaufnahme der Wärmepumpe (früher Abschaltbefehl), wird für §14a Regelung benötigt. |
SG-Ready-Zustand 2 | Standard | Standardzustand, Optimierer macht keine Vorgabe |
SG-Ready-Zustand 3 | erhöht | Empfehlung zu erhöhtem Betrieb, die Wärmepumpe entscheidet je (Bedingung: Für mind. 15 Min PV- Überschuss mehr als 50 % der Nennleistung der Wärmepumpe) |
2. Modbus-TCP Wärmepumpen mit PV-Überschuss Regelung
Wärmepumpen mit einer Modbus-TCP Verbindung besitzen den Vorteil, dass hier verschiedene Informationen, wie Stromverbrauch, Thermische Leistung, COP und anderes abgefragt und in der HEMS-App angezeigt werden können.
Die Optimierung von Wärmepumpem mit PV-Überschuss Regelung erfolgt durch das Leaflet HEMS, in dem der Wärmepumpe der aktuelle PV-Überschuss Wert zur Verfügung gestellt wird und die Wärmepumpe je nach Modell und eingestellter Konfiguration dann in einen “Überheizbetrieb” geht, bei dem Heizkreis, Warmwasser- oder Pufferspeicher etc. wärmer als normal geheizt werden.
Voraussetzungen
Konfiguration der Wärmepumpe
Die Wärmepumpe muss nach Herstelleranleitung konfiguriert werden
Modbus Funktion muss oft frei- oder eingeschaltet werden
Einstellungen wie überheizen Heizkreis, Pufferspeicher etc., teilweise sind diese Einstellungen nur durch den Heizungsbauer konfigurierbar je nach Hersteller der Wärmepumpe
Einstellungen in der HEMS-App
Die Wärmepumpe muss mittels Installationsassistenten oder manuellem Hinzufügen installiert werden
Weitere Konfigurationsschritte sind nicht erforderlich
Dashboard-Ansicht
.png?inst-v=dec03b08-f538-4eba-afa3-70cf8fdd9e05)

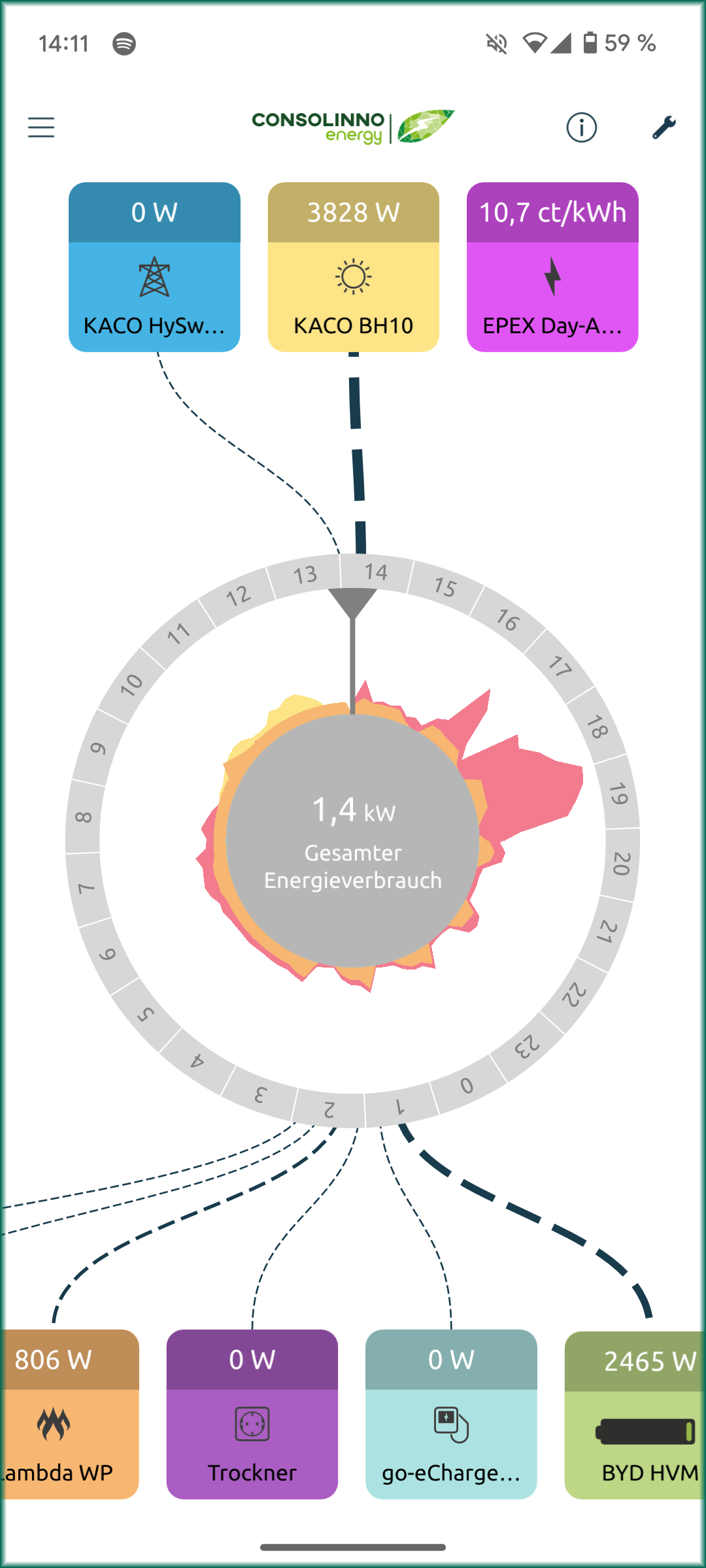

App: Dashboard mit Wärmepumpe
Die Modbus-Wärmepumpe erscheint als Kachel am Dashboard auf der Verbraucher-Seite unten. Sofern von der Wärmepumpe unterstützt wird der aktuelle Stromverbrauch in der Kachel angezeigt und fließt auch in die Verbraucherstatistik mit ein.
.png?inst-v=dec03b08-f538-4eba-afa3-70cf8fdd9e05)

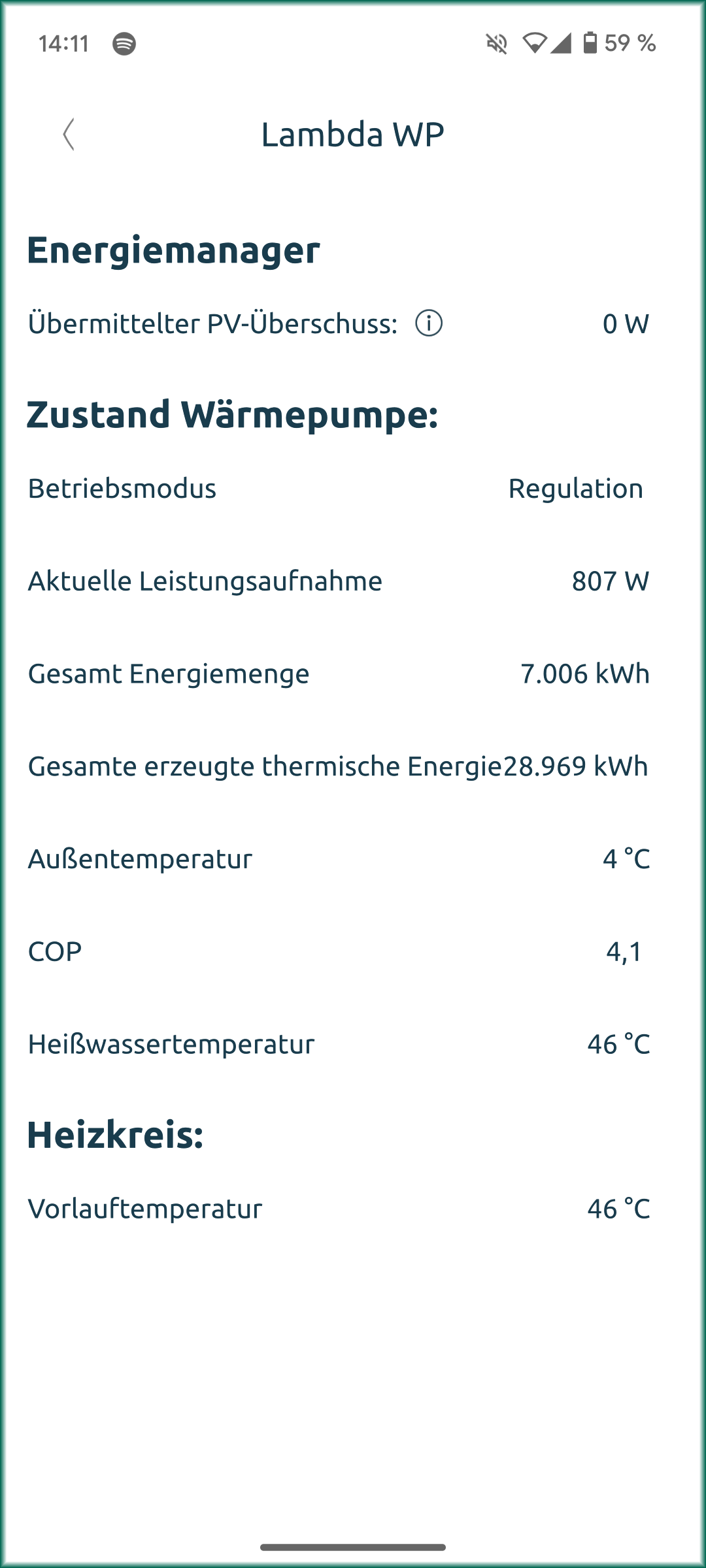

App: Bildschirm “Wärmepumpe einstellen”
Beim Klick auf die Wärmepumpenkachel am Dashboard werden Detailwerte wie Energieverbräuche, thermische Erzeugung, COP oder auch der Vorlauf im Heizkreis angezeigt.
