Demontage
Nach Benutzung des Produkts oder bei einem schwerwiegenden Fehler- oder Reparaturfall muss das Gerät demontiert werden.
 | LEBENSGEFAHR DURCH STROMSCHLAG An spannungsführenden Teilen oder Kabeln liegen hohe Spannungen an. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag. |
 | Schallten Sie vor allen Arbeiten am Produkt die Anlage spannungsfrei und sichern Sie die Anlage gegen Wiedereinschalten. Überprüfen Sie die Spannungsfreiheit aller Komponenten und decken Sie andere spannungsführende Teile ausreichend isolierend ab. |
Lesen und beachten Sie vor allen Arbeiten die Sicherheitshinweise sorgfältig! Nur Elektrofachkräfte und elektrotechnisch unterwiesenes Personal dürfen Installations-, Wartungs- oder Demontagearbeiten ausführen!
Befolgen Sie zur Demontage des Produkts die folgenden Schritte:
Trennen der Spannungsversorgung
Betätigen Sie nach dem Herunterfahren des Geräts die Trennvorrichtung, sodass die Spannungsversorgung des Geräts unterbrochen wird.
LEBENSGEFAHR! Achten Sie darauf, dass sich keine Personen ohne ausreichende Fachqualifikation während der Demontage in der Nähe des Montageortes befinden.
Die grüne PWR-LED (Power) erlischt nach Abschalten der Spannungsversorgung.
Prüfen Sie die Anlage auf Spannungsfreiheit und sichern Sie diese gegen Wiedereinschalten.
Decken Sie ggf. andere spannungsführende Teile isolierend ab.

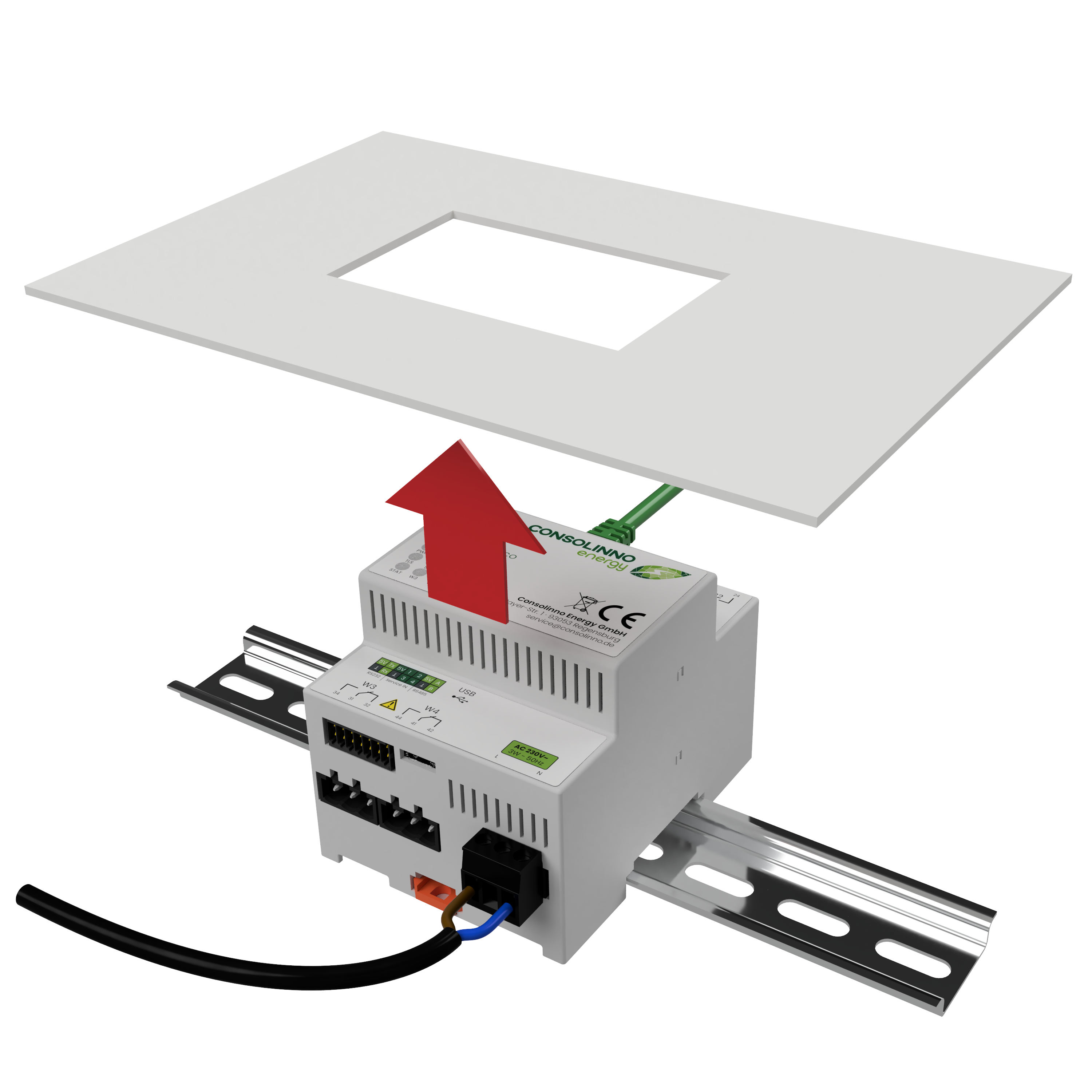

Demontage 2: Abdeckung entfernen
Abnehmen der Schaltschrankabdeckung
Heben Sie die Schaltschrankabdeckung ab und entfernen Sie diese, sodass das gesamte Produkt und die Anschlüsse frei zugänglich sind.

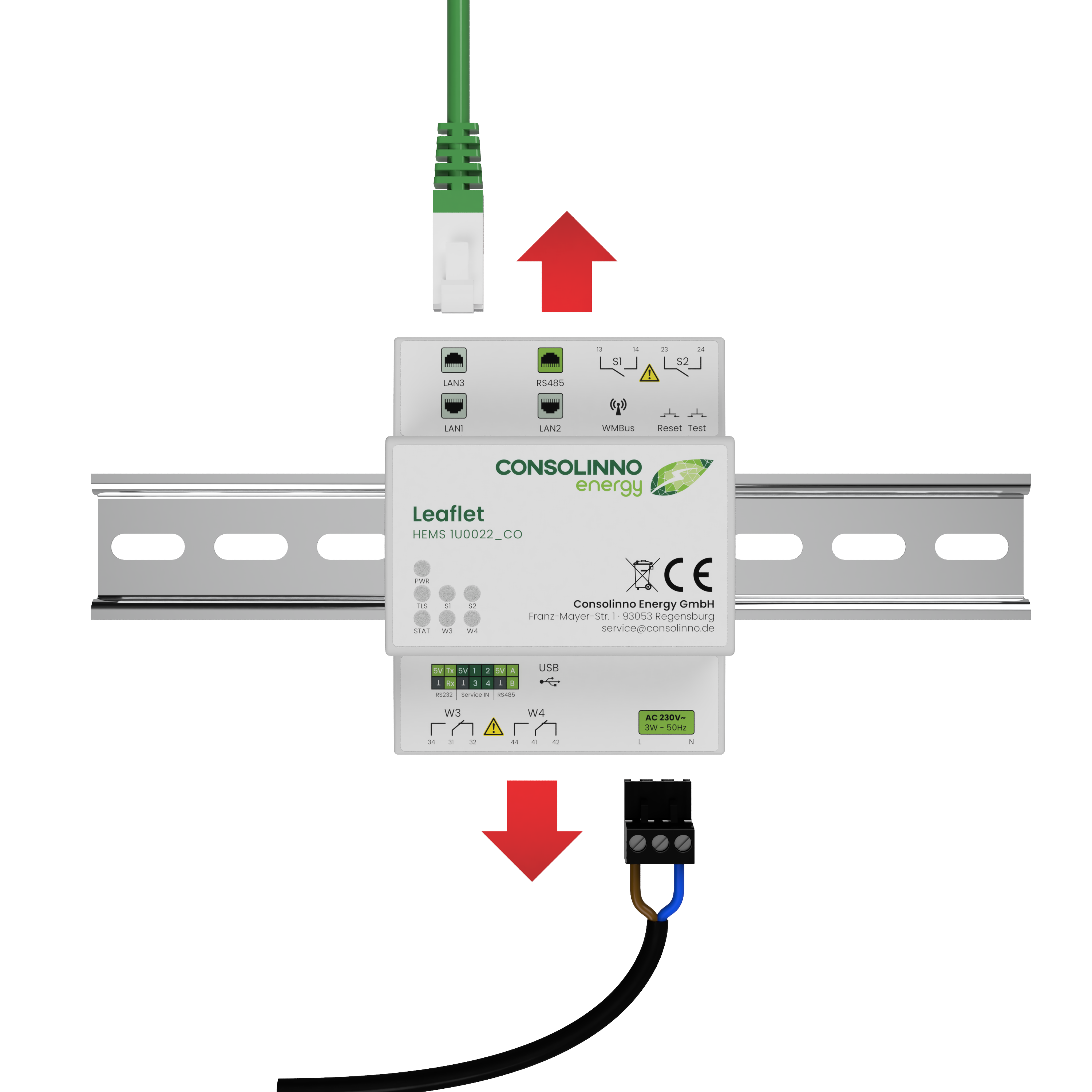

Demontage 3: Verkabelung lösen
Lösen der Verkabelung
Nachdem Sie alle Komponenten auf Spannungsfreiheit geprüft haben, lösen Sie die Verkabelung durch Abstecken aller angeschlossenen Stecker und Kabel.
Demontage 4: Gerät von der Hutschiene nehmen

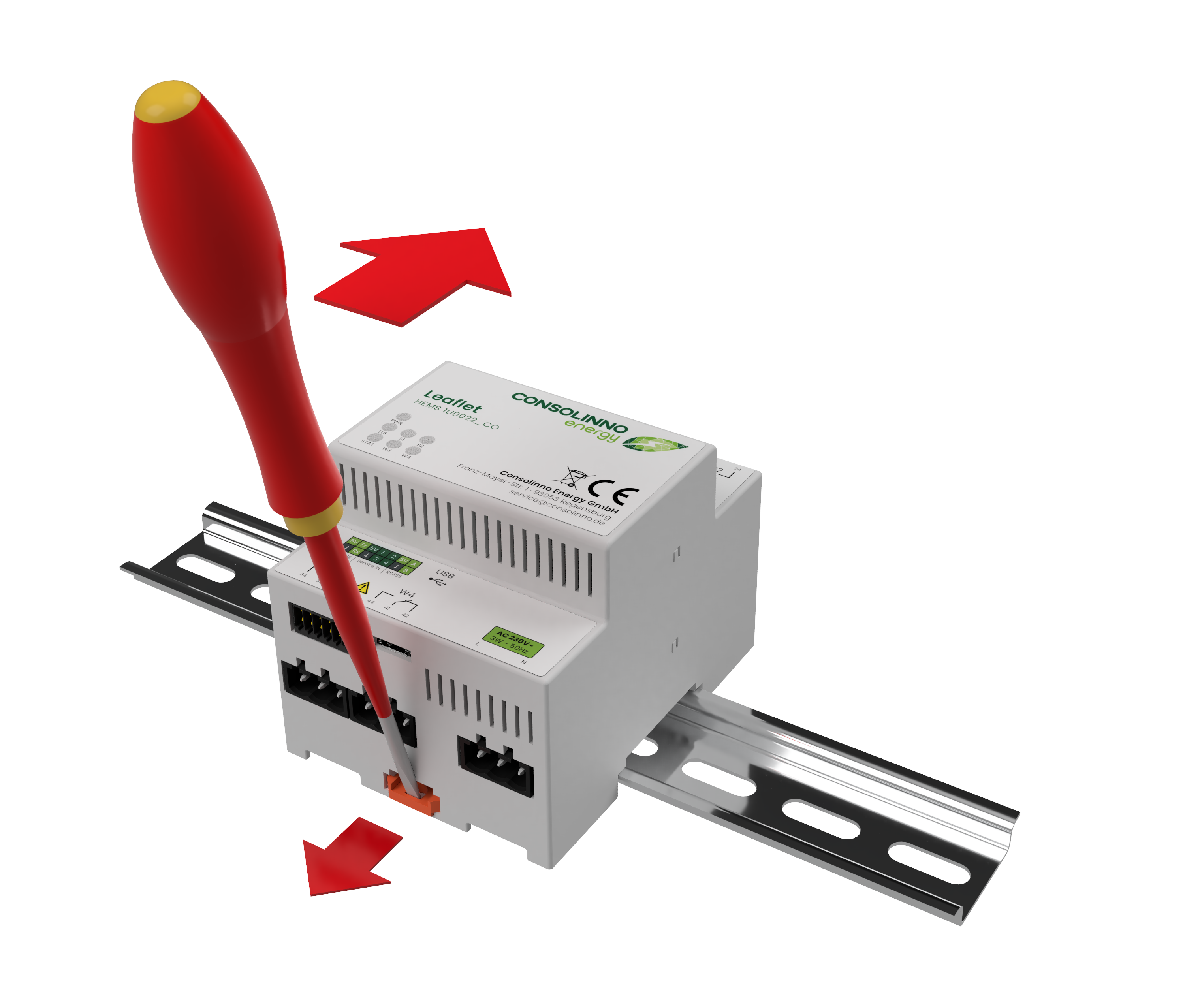

Abnehmen des Gerätes von der Hutschiene
Lösen Sie die eingerasteten Federhaken des Gerätegehäuses, indem Sie einen Schraubendreher in die dafür vorgesehenen Öffnungen an der Ober- bzw. Unterseite des Gehäuses stecken und die Federhaken durch eine Hebelbewegung in Richtung Gehäusemitte nach oben bzw. unten aus der Einraststellung lösen.
Nehmen oder kippen Sie das Gehäuse von der Hutschiene ab, wenn die Federhaken aus der Einraststellung gelöst sind.
Entfernen des Moduletiketts und der Beschriftungen
Entfernen Sie das bei der Montage aufgeklebte Moduletikett im Unterverteiler. Verwenden Sie keine spitzen oder scharfkantigen Hilfsmittel, damit der Unterverteiler nicht beschädigt wird. Entfernen Sie sämtliche auf das Produkt bezogene Beschriftungen, die auf Abdeckung oder Elementen des Unterverteilers angebracht wurden.
Prüfung auf korrekte Demontage und Anbringen einer Schaltschrankabdeckung
Prüfen Sie, ob alle Komponenten gemäß allen Sicherheitsvorgaben und Vorschriften korrekt und vollständig demontiert wurden. Bringen Sie eine Schaltschrankabdeckung im Unterverteiler an. Achten Sie darauf, dass die Schaltschrankabdeckung eine vollständige Abdeckung bestromter Teile gewährleistet und keine Aussparungen an Positionen aufweist, an denen keine Module oder Geräte installiert sind. Schalten Sie die Anlage erst wieder ein, wenn alle Sicherheitsvorkehrungen gemäß allen gültigen Vorschriften getroffen wurden.
