Installation

Bei der Installation ist folgendes zu beachten:

  • Das Leaflet HEMS darf nur in einer Unterverteilung verbaut werden

  • Für die vorschriftsgemäße Verwendung des Leaflet HEMS wird eine Trennvorrichtung für die Stromversorgung benötigt

  • Die Trennvorrichtung muss geeignet angeordnet und leicht zugänglich sein

  • Sie muss mindestens eine Phase der Versorgung schaltbar machen und als für das Leaflet HEMS gekennzeichnet sein


BESCHÄDIGUNG ODER FEHLFUNKTION DURCH FALSCHE SPANNUNGSVERSORGUNG

Das Gerät kann durch Betrieb mit einer falschen Versorgungsspannung beschädigt werden oder nicht ordnungsgemäß funktionieren.


Das Gerät darf nur mit der vorgeschriebenen Spannung von 230 V ±10 % betrieben werden!

Zur Spannungsversorgung muss Phase L sowie Neutralleiter N verbunden werden.

Beigelegten Aufkleber mit Seriennummer/MAC-Adresse in der Unterverteilung verkleben, weiteren Aufkleber gut verwahren!

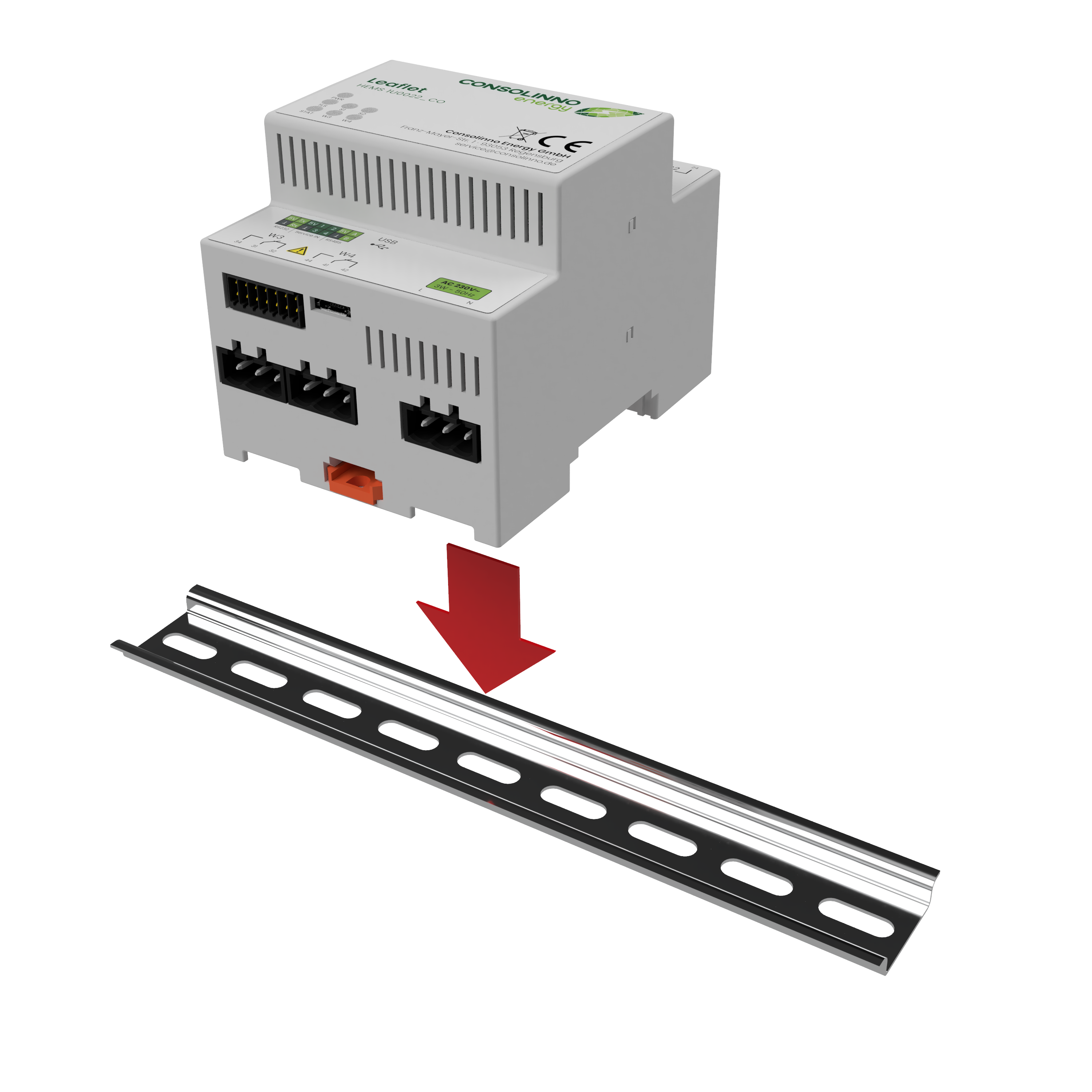

Einbau 1: Leaflet HEMS aufstecken

Leaflet HEMS auf die Hutschiene stecken. Mit Hilfe von Federhaken rastet dieses von selbst ein.

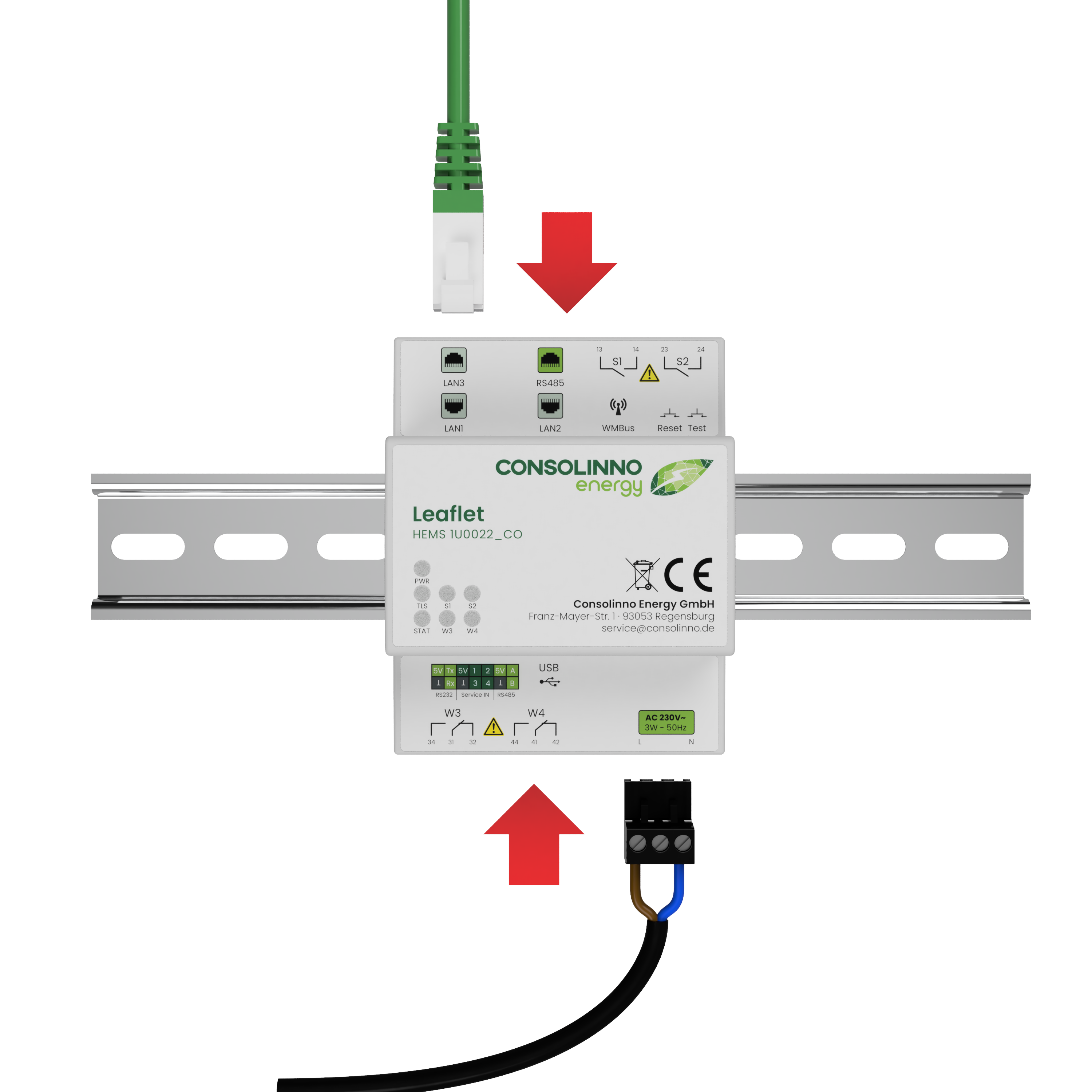

Einbau 2: Leaflet HEMS verkabeln

Netzwerk mit Internet (LAN1), Spannungsversorgung und benötigte Stecker verkabeln, auf Sicherheit überprüfen und Spannungsversorgung herstellen.

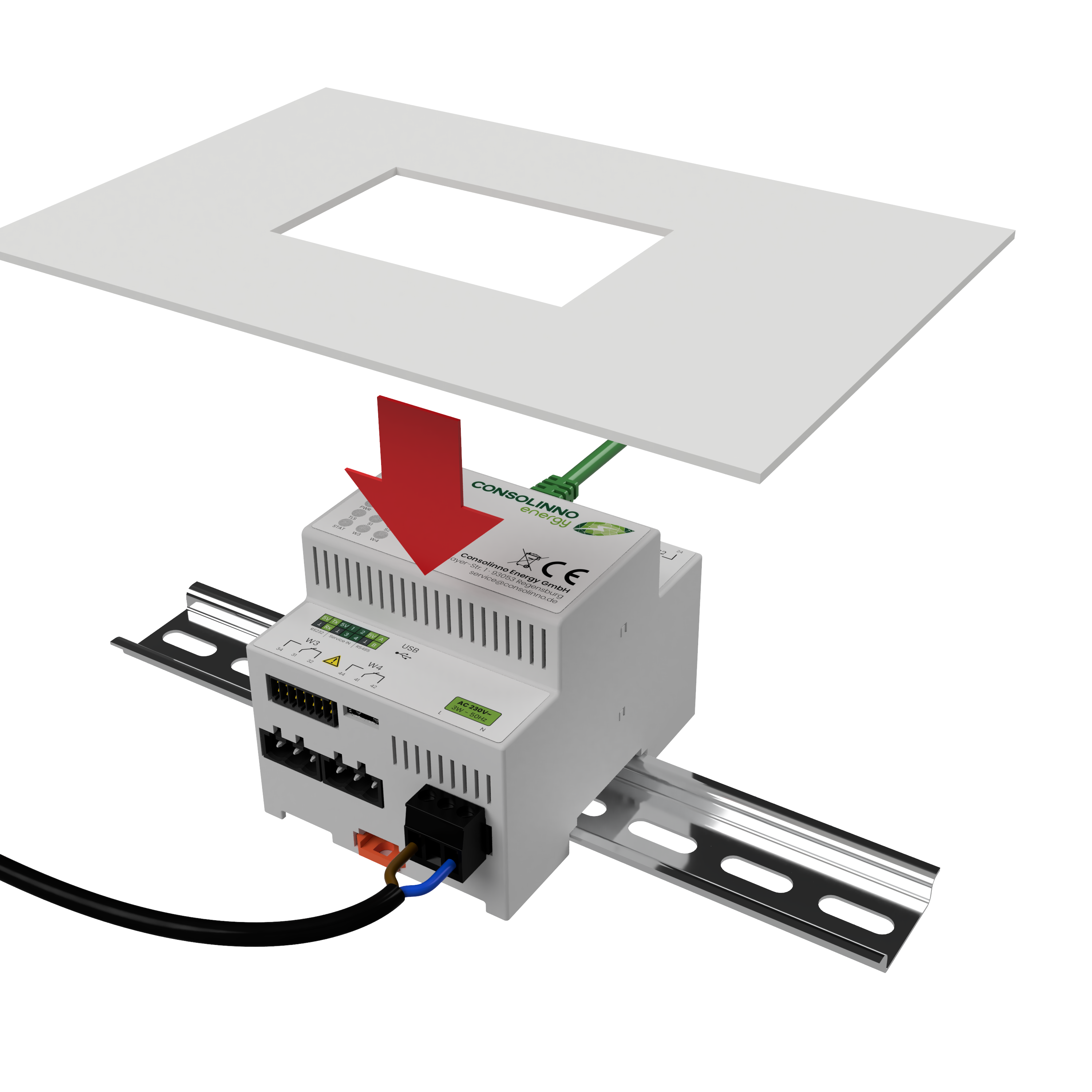

Einbau 3: Abdeckung aufstecken

Nach der Inbetriebnahme per App das HEMS mittels Abdeckung gegen Berührung in der Unterverteilung sichern.
