Fox ESS H1

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Fox ESS Hybrid Wechselrichter

Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!

Kompatible Geräte

  • H1

Anschluss (14-poliger Stecker empfohlen)

Anschluss RJ45 RS485 (alternativ)


Anleitung

  1. Installation und Einrichtung des Wechselrichters nach Herstelleranleitung

  2. Stelle die Modbus-ID am Wechselrichter auf 247

  3. Verbinde den Wechselrichter mit dem Leaflet HEMS:

    1. Verwende den 14-poligen Leaflet HEMS Stecker (RS485_A, RS485_B)

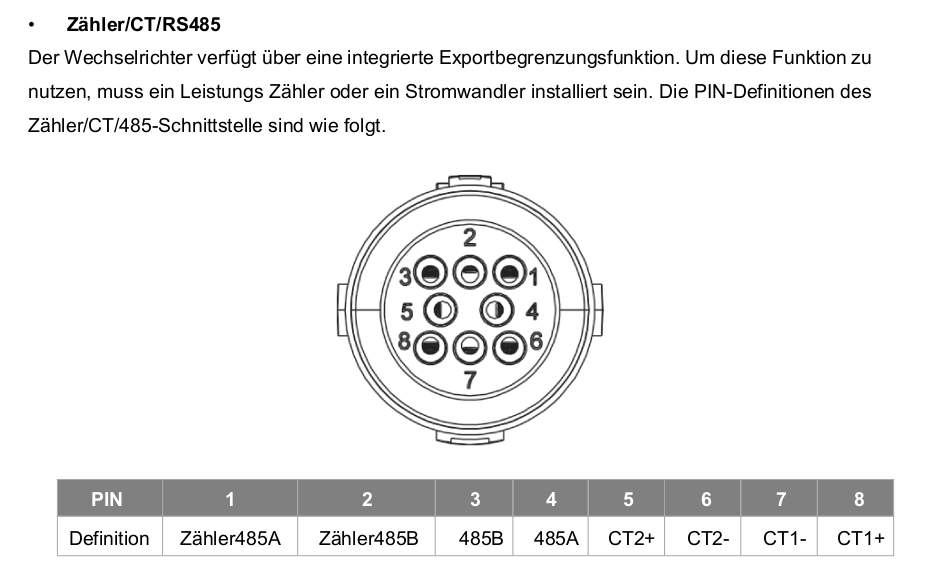

    2. Nutze am Fox ESS Wechselrichter den Verbindungstecker (Pin 3/4, siehe Tabelle)

  1. Starte die Einrichtung in der Leaflet HEMS App

  2. Wähle das gefundene Leaflet aus

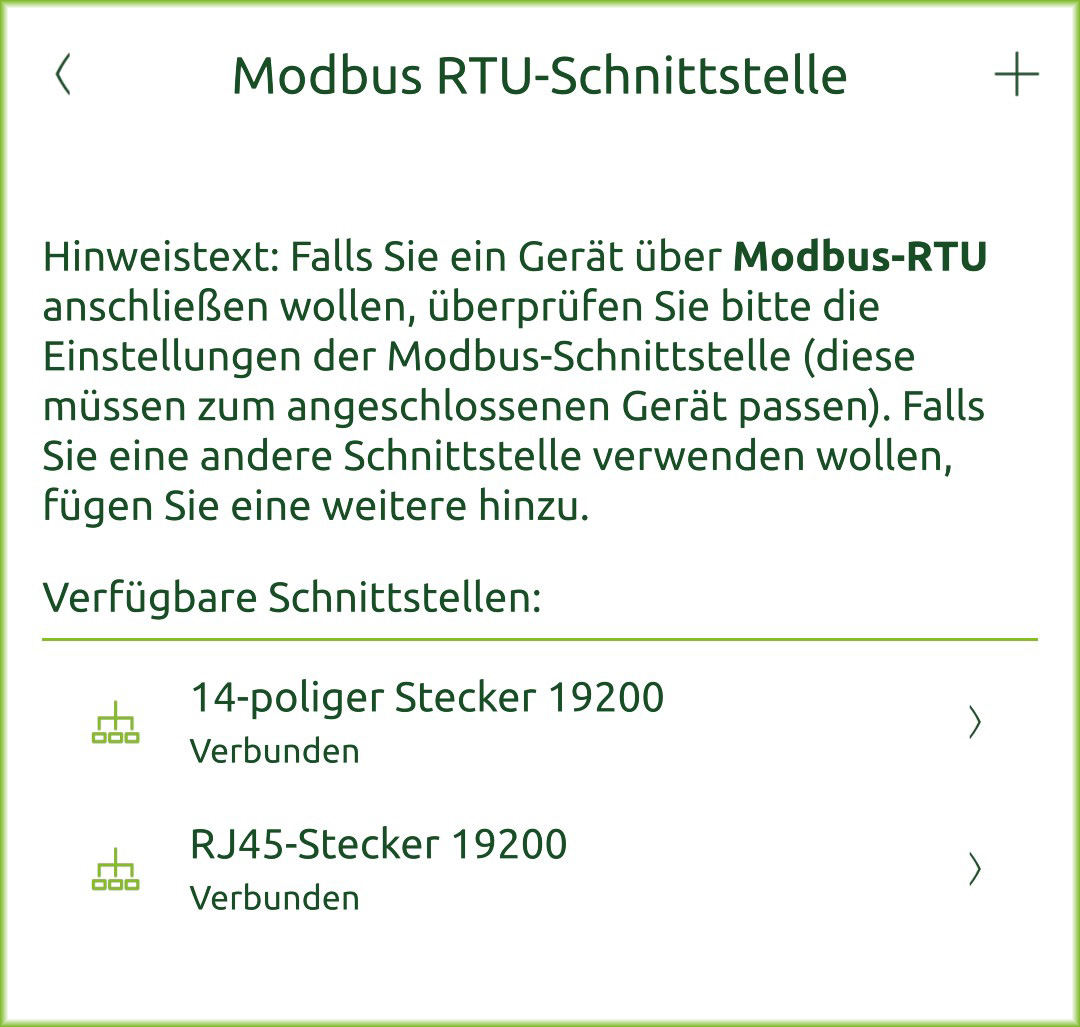

  3. Lösche den Modbus-RTU Master “14-poliger Stecker”:

    1. Öffne die Systemeinstellungen → Modbus-RTU

    2. Wähle 14-poliger Stecker aus und lösche ihn

  4. Hinweis: Am 14-poligen Anschluss kann über Daisy Chain kein weiteres Modbus-RTU Gerät hinzugefügt werden


  1. Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent:

    1. Wähle unter Stromzähler das korrekte Fox ESS Modell aus

    2. Die Netzwerksuche startet automatisch

    3. Bestätige das erkannte Gerät und den zugehörigen Anschluss

  2. Der Wechselrichter (mit Stromzähler/Batteriespeicher) ist fertig eingerichtet

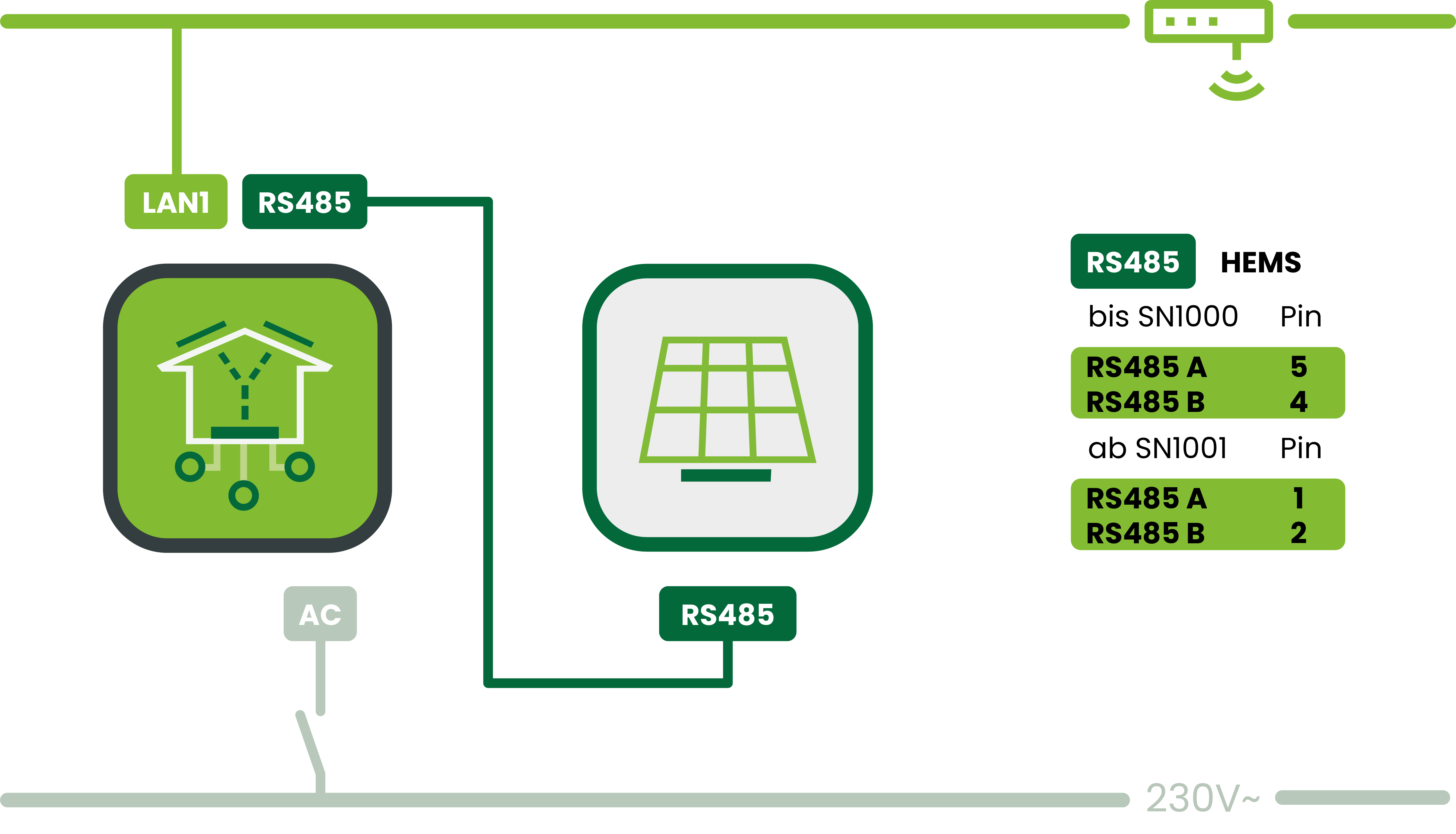

Pin-Belegung

H1

Pin

Funktion

HEMS
14-polig

HEMS RJ45 RS485
(SN >1000)

FoxESS
H1

4

RS485_A

A

Pin 1


3

RS485_B

B

Pin 2
