DWW

Voraussetzungen

  • Consolinno Leaflet HEMS

  • DWW Solaris² Speicher

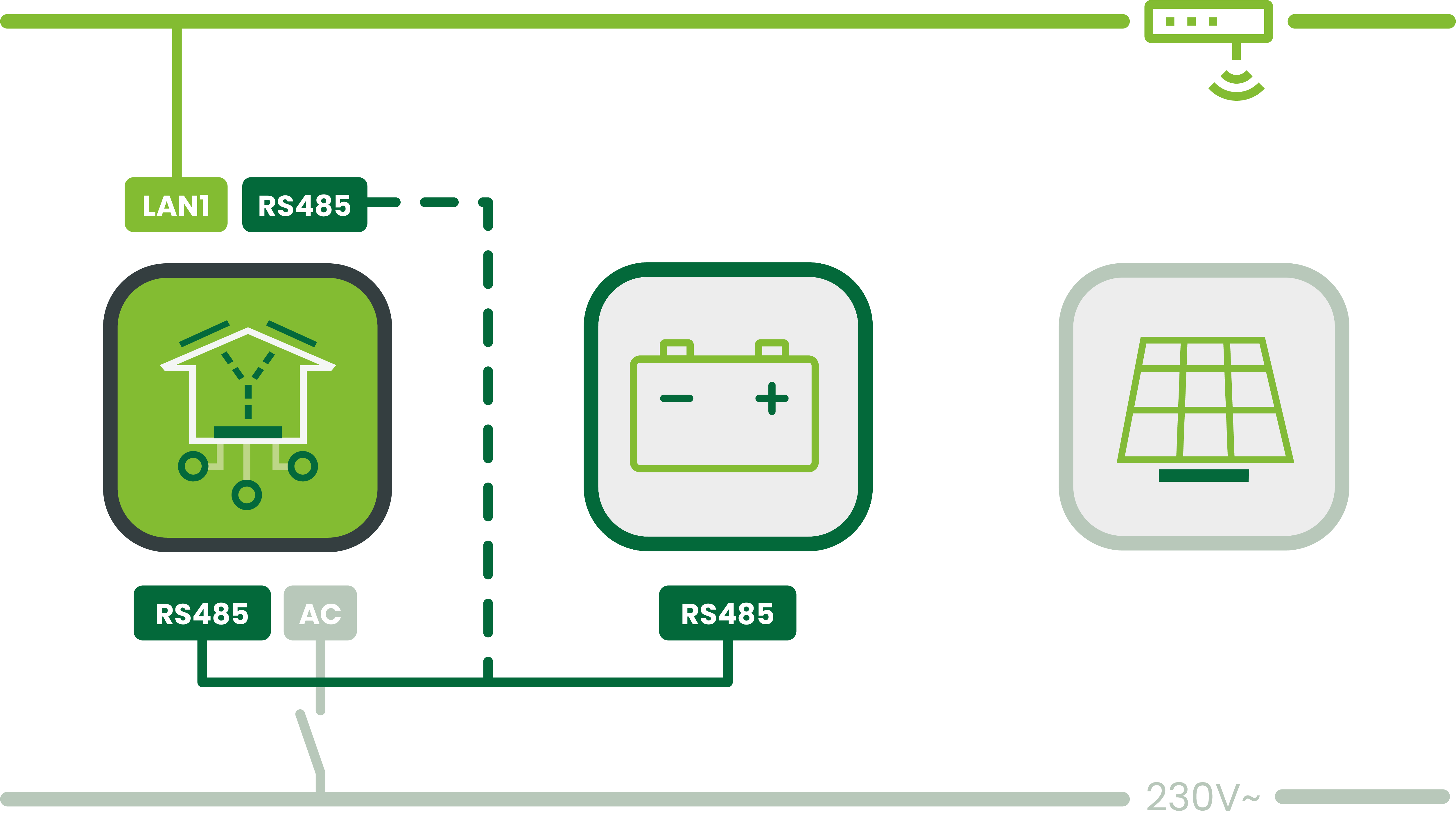

Leaflet und Speicher müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung beachten!

Kompatible Geräte

  • DWW-29,9 kW-3P-A-X

  • DWW-30 kW-3P-A-X

Anschluss


Anleitung

  1. Installation und Einrichtung des Speichers nach Herstelleranleitung

  2. Verbinde DWW Speicher mit dem Leaflet HEMS, nutze dazu vorzugsweise den Modbus RTU Anschluss am 14-poligen Stecker

  1. Schließe das RJ45 Kabel am DWW Speicher an, spleiße es auf und verbinde es mit dem 14-poligen Stecker des Leaflet HEMS

DWW

14-polig HEMS

Pin 7 = RS485 A

RS485 A

Pin 8 = RS485 B

RS485 B

  1. Öffne die Leaflet HEMS App → Einstellungen → Systemeinstellungen → Modbus RTU

    1. Wähle 14-poliger Stecker oder RJ45, je nachdem wie der Speicher verbunden ist

    2. Passe die Daten an:

      1. Baudrate = 19200

      2. Parität = none

      3. Stopbit = 1

      4. Databits = 8

      5. Slave Adresse = 1

  1. Füge den Speicher in der Leaflet HEMS App hinzu:

    1. Öffne das Einstellungen-Menü

    2. Wähle Inbetriebnahme

    3. Wähle Gerät manuell hinzufügen

    4. Wähle DWW Solaris2

  2. Schließe die Einrichtung in der App ab
