Voraussetzungen
-
Consolinno Leaflet HEMS
-
Mennekes AMTRON
Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wallbox direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).
HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!
Kompatible Geräte
-
AMTRON 4You 500
-
AMTRON 4You 700
Anschluss
Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.
Anleitung
-
Installation und Einrichtung der Wallbox nach Herstelleranleitung
-
Melde dich im Mennekes Webinterface der Wallbox als Installer (Passwort siehe Amtron Handbuch / Beipackzettel)
-
Systemupdate durchführen, dazu unter System → Update aufrufen und “Nach Updates Suchen” klicken und gefundenes installieren
-

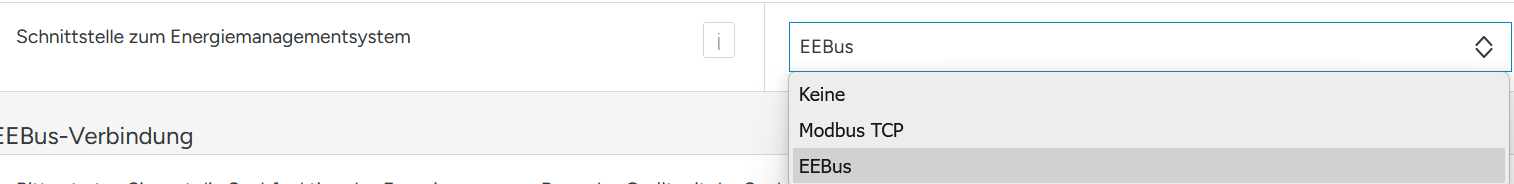

EEBus einrichten: Unter Einstellungen → Vernetzung-> Externes Energiemanagement aufrufen → EEBus auswählen
-

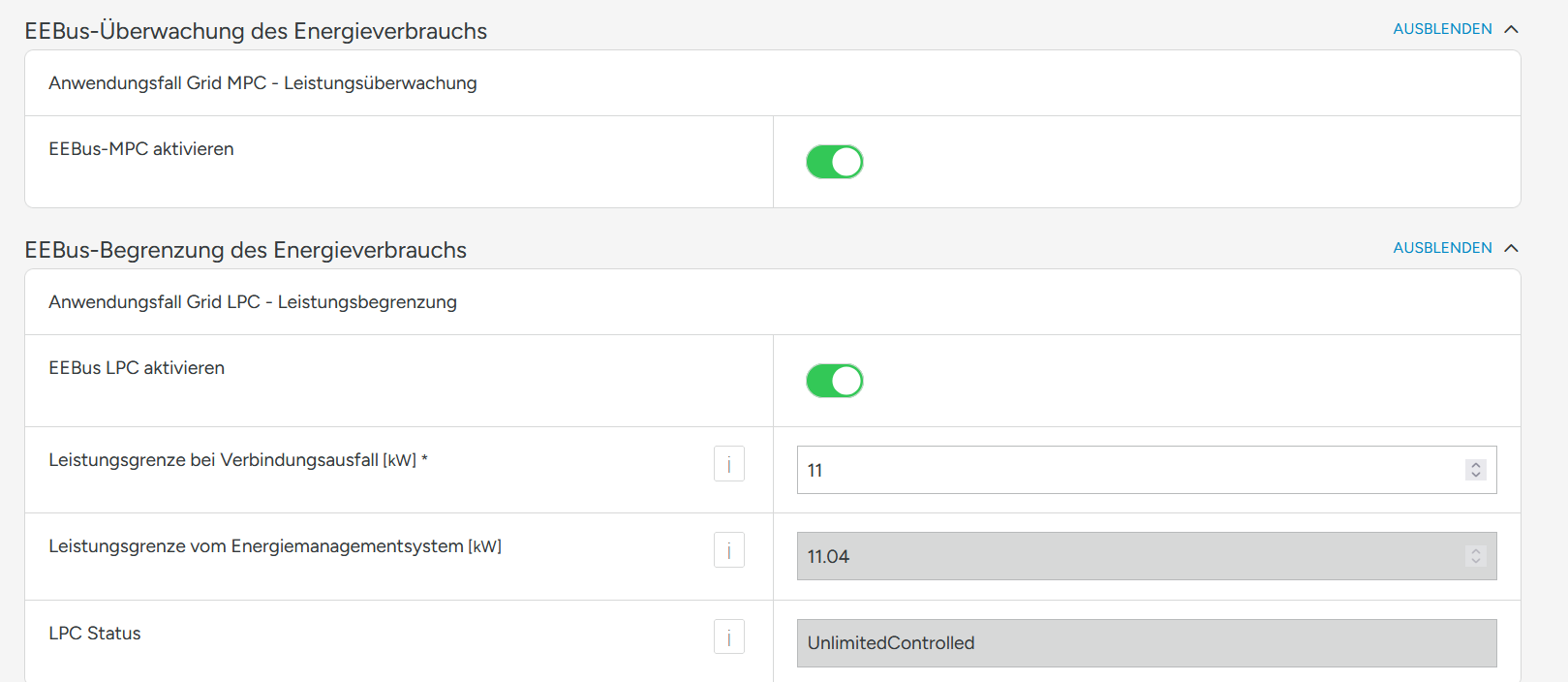

EEBus Usecases MPC und LPC aktivieren, die anderen deaktiviert lassen
-

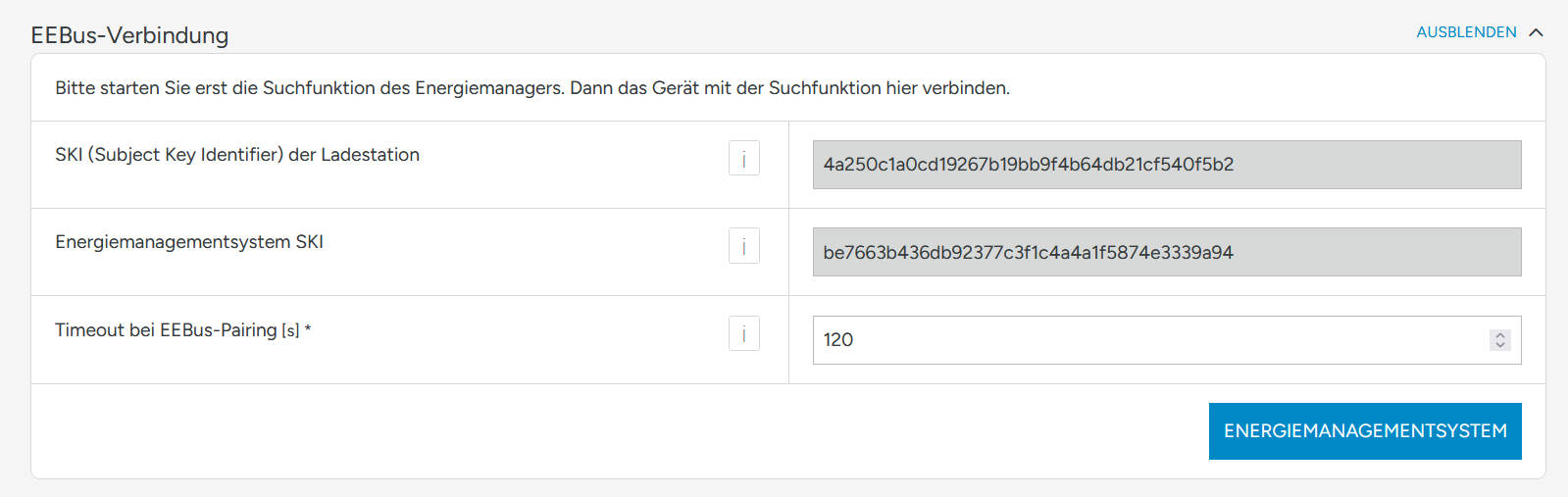

EEBus Pairing durchführen: Auf Energiemanagementsystem klicken → es werden die gefundenen EEBus Geräte im Netzwerk angezeigt → passendes Leaflet HEMS auswählen → Pairing wird bestätigt
speichern und Ladestation neu starten
-
Autorisierungsmodus auf “Autostart” stellen
-
Speichere die Einstellungen und starte die Wallbox neu
-
Richte die Wallbox in der Leaflet HEMS App ein:
-
Starte den Inbetriebnahme-Assistenten
-

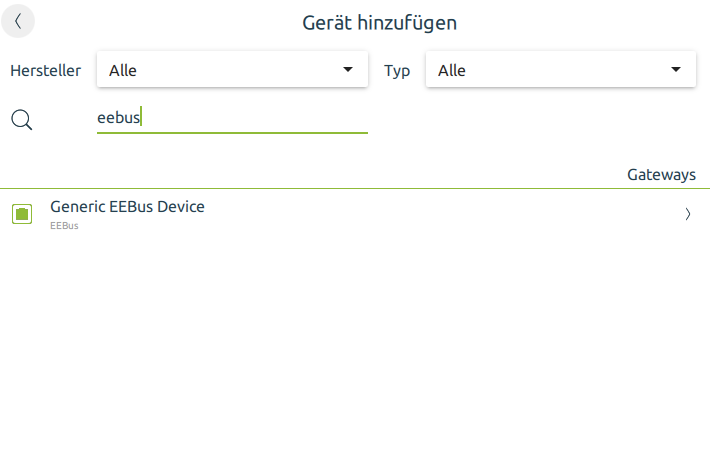

Wähle Generic EEBus Device (unter Gateways)
-
Warte, bis das EEBus Gerät gefunden wird
-
Bestätige die gefundene Wallbox – die Einrichtung ist abgeschlossen
-
