Qcells G4 Pro

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Qcells Q.HOME Wechselrichter

  • Qcells WiFi/LAN Adapter

Leaflet und der Wechselrichter müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann der Wechselrichter direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

Kompatible Geräte

  • Q.HOME G4 Pro

Update des QCells Adapter unbedingt nötig:

  • WiFi3.0 - Firmware Version min. 3.017.02

  • Qcells WiFi+LAN - Firmware Version min. 1.003.11

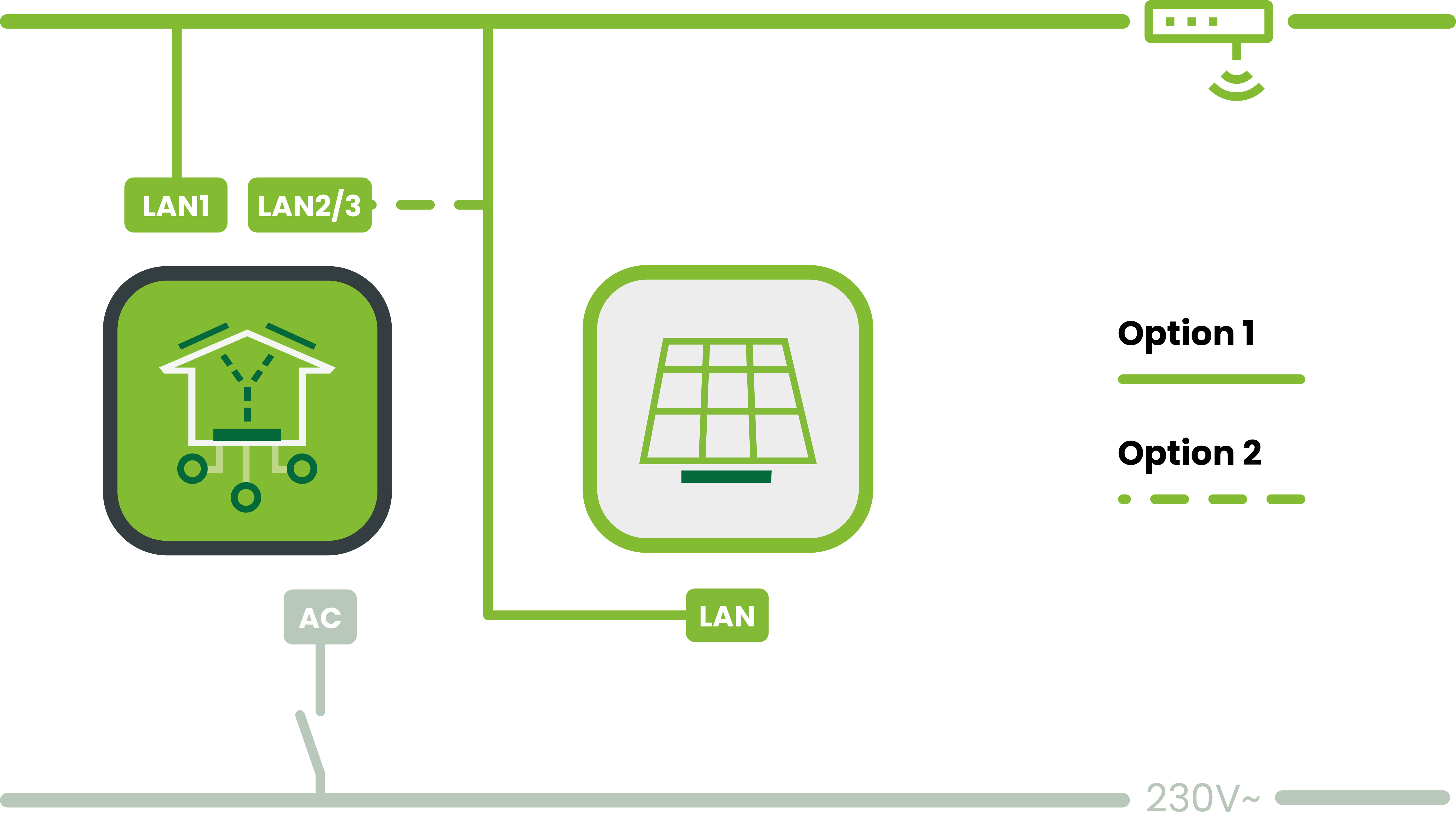

Anschluss


Anleitung

  1. Installation und Einrichtung des Wechselrichters nach Herstelleranleitung

  2. LAN-Verkabelung zwischen Wechselrichter und Heimnetzwerk herstellen

  3. Der Modbus-Port ist bereits werksseitig am Wechselrichter freigeschalten

  4. Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent:

    1. Wähle unter Stromzähler Qcells G4 Pro aus

    2. Die Netzwerksuche startet automatisch

    3. Bestätige das erkannte Gerät und den zugehörigen Anschluss

  5. Der Wechselrichter (mit Stromzähler/Batteriespeicher) ist fertig eingerichtet


Alternative Modbus-RTU Anleitung

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Qcells Q.HOME Wechselrichter

  • Qcells WiFi/LAN Adapter

Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!

Kompatible Geräte

  • Q.HOME G4 Pro

Update des QCells Adapter unbedingt nötig:

  • WiFi3.0 - Firmware Version min. 3.017.02

  • Qcells WiFi+LAN - Firmware Version min. 1.003.11

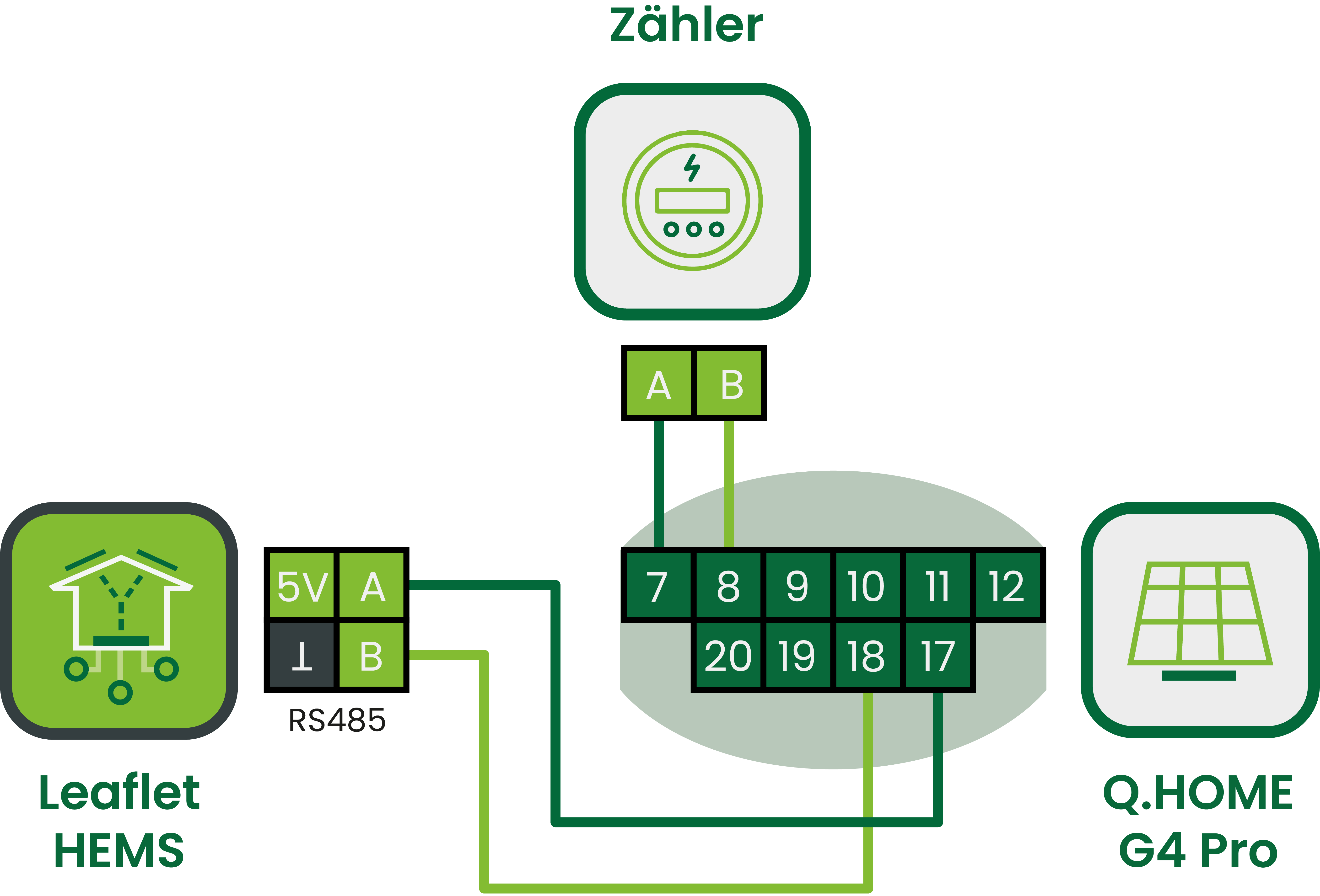

Anschluss


Anleitung

  1. Installation und Einrichtung des Wechselrichters nach Herstelleranleitung

  2. Stelle die Modbus-ID am Wechselrichter auf 247

  3. Verbinde den Wechselrichter mit dem Leaflet HEMS über Modbus-RTU:
    a. Nutze am 14-poligen Leaflet HEMS Stecker die Anschlüsse RS485 A/B
    b. Verwende am Qcells Wechselrichter die Pins 17/18 (siehe Tabelle „Pin-Belegung“)

  1. Starte die Einrichtung in der Leaflet HEMS App

  2. Wähle das gefundene Leaflet aus

  3. Lösche ggf. den bestehenden Modbus-RTU Master „14-poliger Stecker“:
    a. Öffne Systemeinstellungen → Modbus-RTU
    b. Wähle 14-poliger Stecker aus und lösche diesen Eintrag

  4. Hinweis: Am 14-poligen Anschluss kann über Daisy Chain kein weiteres Modbus-RTU Gerät hinzugefügt werden

  1. Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent:
    a. Wähle unter Stromzähler Q.HOME G4 Pro aus
    b. Bestätige das erkannte Gerät und den Anschluss

  2. Die Einrichtung ist abgeschlossen

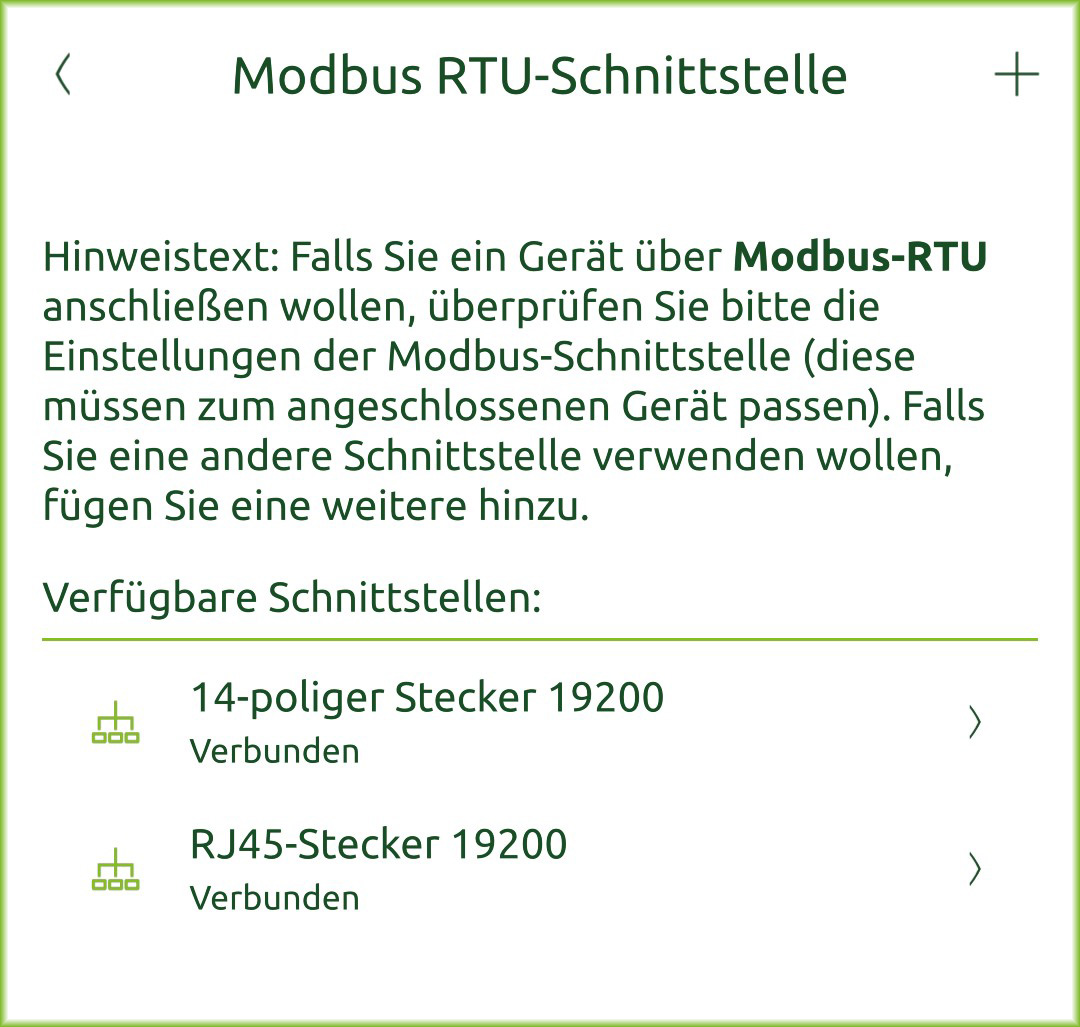

Modbus-RTU Konfiguration

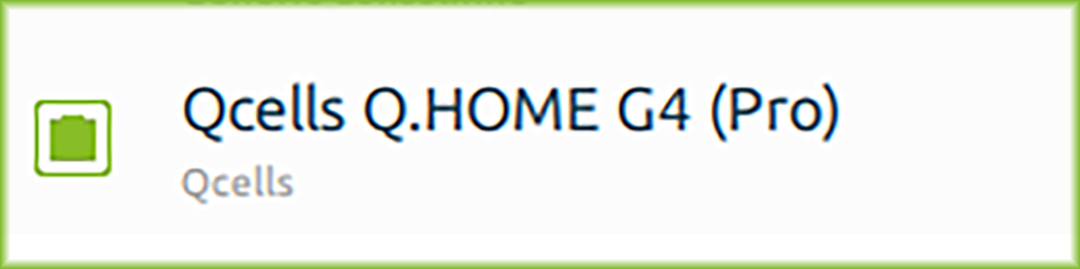

Bild 1.png
Geräteauswahl

Pin-Belegung

G4
Pro
Pin

Funktion

HEMS
14-polig
RS485 (empohlen)

HEMS
RJ45
(SN >1000)

Q.HOME G4 Pro

7

Messgerät 485+





8

Messgerät 485-





17

RS485_A

A

Pin 1

18

RS485_B

B

Pin 2

Alternativ: Verwendung RJ45 RS485-Buchse

  1. Es kann auch der RS485 RJ45 oben am Leaflet HEMS verwendet werden

  2. Vorteil: Es kann der 14-polige Stecker für weitere RS485-Geräte wie Wallbox verwendet werden

  3. Dazu Netzwerkkabel vorbereiten: Wechselrichterseite Stecker abschneiden und aufspleißen

  4. PIN-Belegung siehe Tabellen oben

  5. Modbus Master muss im Normalfall dann nicht gelöscht werden, da dieser ab Werk nicht konfiguriert ist für den RJ45 RS485
