my-PV

Voraussetzungen

  • Consolinno Leaflet HEMS

  • my-PV Heizstab

Leaflet und Heizstab müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann der Heizstab direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).


Kompatible Geräte

  • AC-THOR

  • AC ELWA 2

Anschluss


Bitte beachten! Das Leaflet HEMS ist kein Switch! LAN2/3 sind physikalisch getrennte Schnittstellen und weisen einen anderen Adressbereich auf. Ein Zugriff auf das Gerät über das Hauptnetzwerk (LAN1) ist somit nicht möglich. (LAN2/3 sind DHCP-Server, LAN2: 192.168.61.x, LAN3: 192.168.62.x).

Anleitung

  1. Installation und Einrichtung des Heizstabs laut Herstelleranleitung

  1. Aktiviere Modbus-TCP am Heizstab:

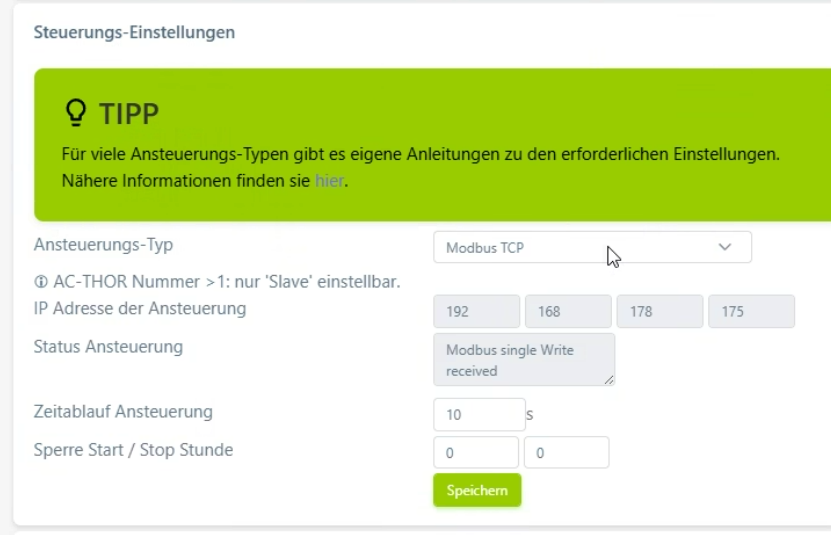

    1. Öffne die WebUI Live my-PV

    2. Gehe zu Geräteeinstellungen (Zahnrad)

    3. Wähle Steuerungseinstellungen

    4. Setze Ansteuerungs-Typ auf Modbus-TCP

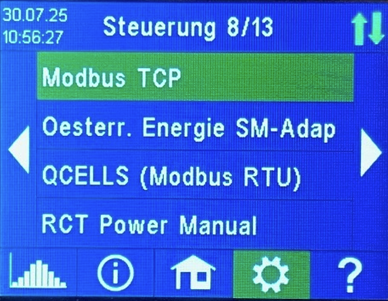

    5. Alternativ: Aktiviere Modbus-TCP direkt am Gerätedisplay im Menü Steuerung


  1. Füge den Heizstab in der Leaflet HEMS App hinzu:

    1. Starte den Inbetriebnahme-Assistenten

    2. Wähle Heizstab und das passende Modell

    3. Alternativ: Gerät manuell hinzufügen, unter Hersteller „my-PV“ und Modell auswählen

    4. Bestätige den gefundenen Heizstab im LAN

  1. Gib die Leistung ein und aktiviere den Schieberegler nur Solar

    1. Ist der Schieberegler aus, steuert das HEMS den Heizstab nicht

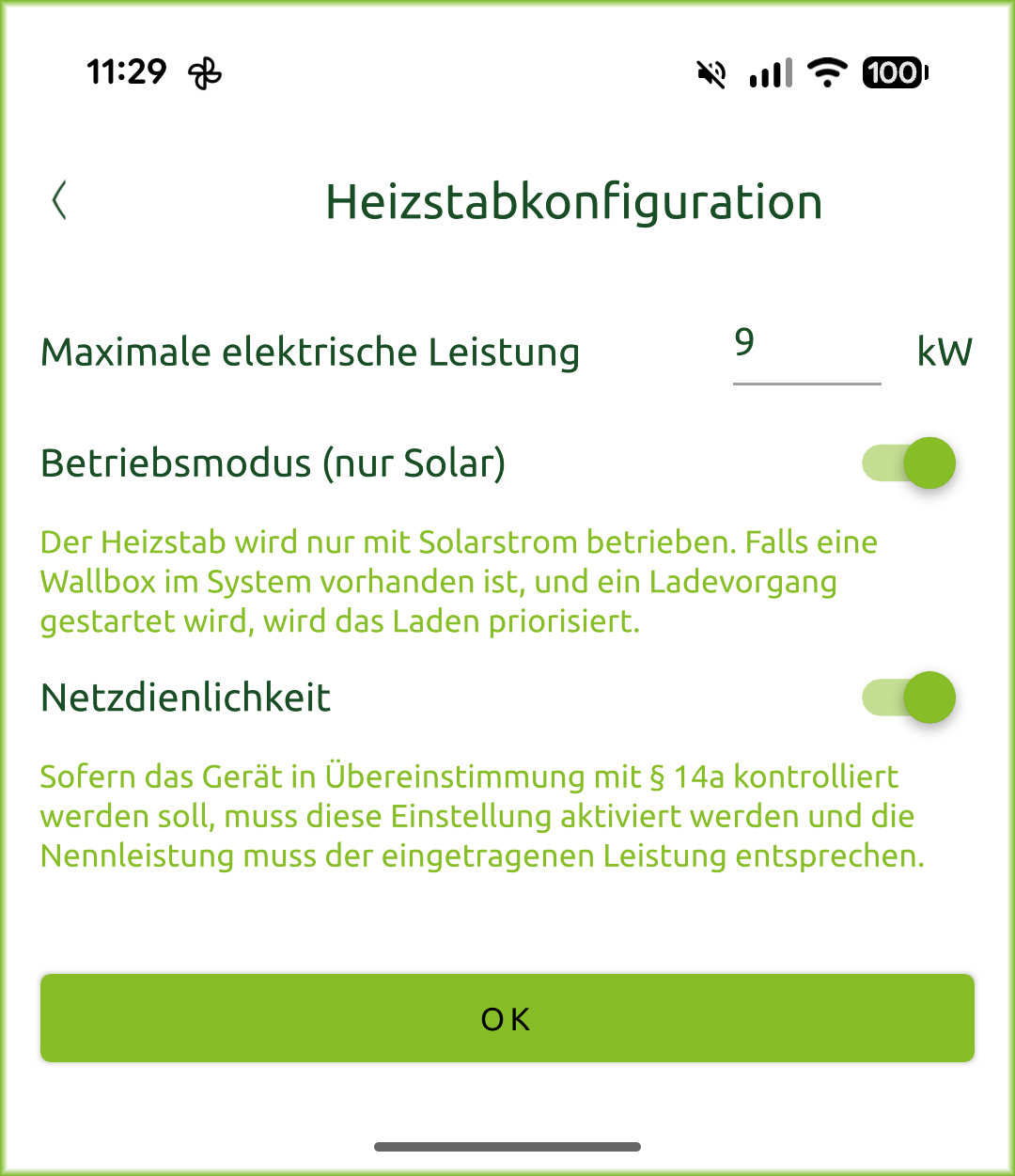

App: Bildschirm “Heizstabkonfiguration”

  1. Bestätige mit OK – die Einrichtung ist abgeschlossen
