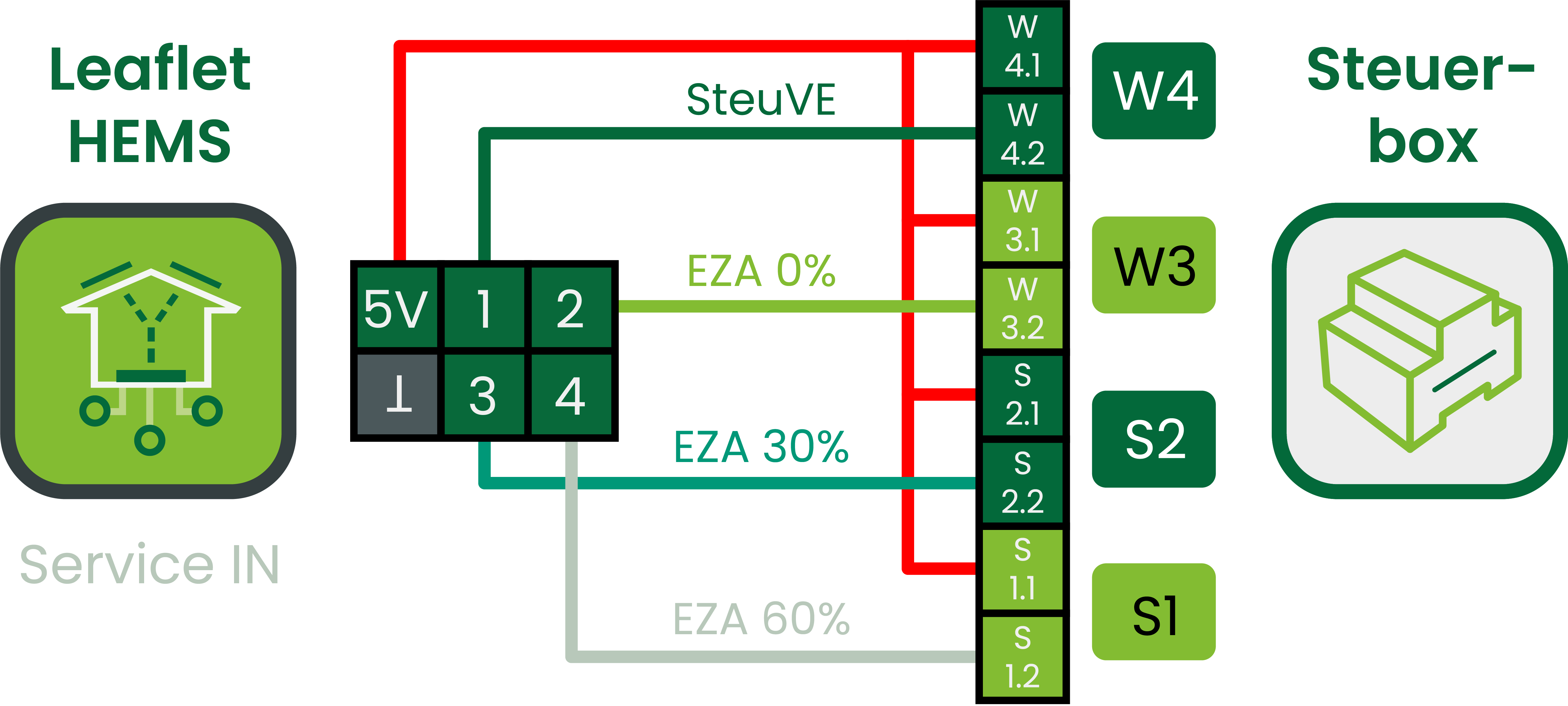

Relaisverbindung LPP §9 und LPC §14a
Pin-Belegung Leaflet HEMS “Service In”
(1 bedeutet Signal liegt an, 0 kein Signal)
|
PIN 1 |
PIN 2 |
PIN 3 |
PIN 4 |
Bedeutung |
Steuerbox |
|
1 |
- |
- |
- |
Limit wird berechnet und alle CLS-Geräte werden gedimmt |
W4 |
|
- |
1 |
0 |
0 |
LPP 0 % |
W3 |
|
- |
0 |
1 |
0 |
LPP 30 % |
S2 |
|
- |
0 |
0 |
1 |
LPP 60 % |
S1 |
|
0 |
0 |
0 |
0 |
Erzeuger/Verbraucher werden nicht limitiert |
|
Pin1 (LPC Dimmen):
-
Bei anliegender Spannung werden alle am HEMS angeschlossenen CLS-Anlagen gedimmt. Die anderen Pins sind hierfür irrelevant.
Pin2 (LPP 0 %):
-
Bei anliegender Spannung wird die PV-Leistung auf 0 % reduziert.
Pin3 (LPP 30 %):
-
Bei anliegender Spannung wird die PV-Leistung auf 30 % begrenzt.
Pin4 (LPP 60 %):
-
Bei anliegender Spannung wird die PV-Leistung auf 60 % begrenzt.

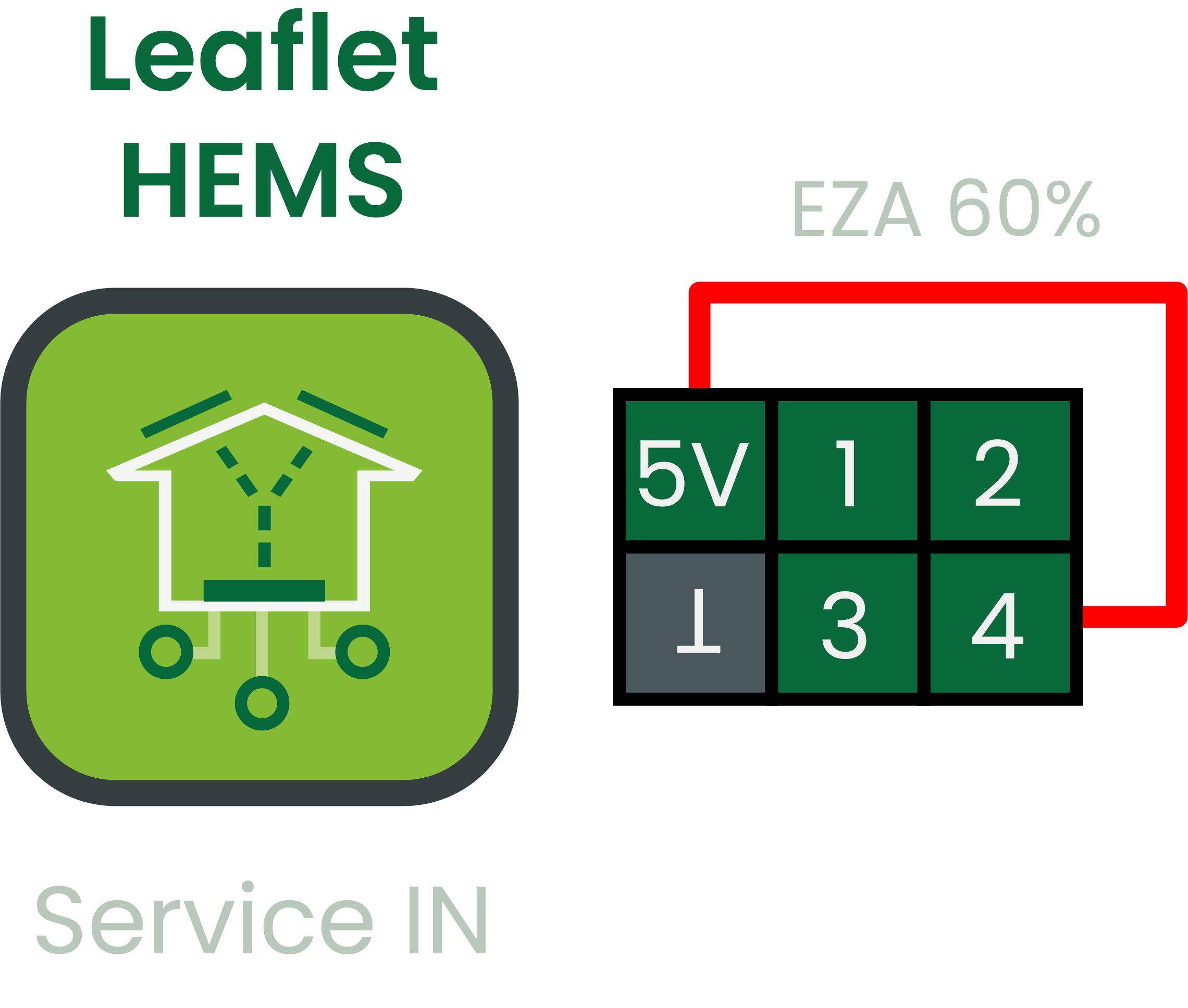

60% Dimmung OHNE ImSys und Steuerbox
Es ist auch möglich, die 60% Dimmung ohne eine Steuerbox zu realisieren. Dazu wird eine Brücke (Kabel) zwischen 5V und Pin 4 angebracht. Dies ist gesetzlich vorgeschrieben durch das Solarspitzegesetz für Neuanlagen ab Februar 2025.

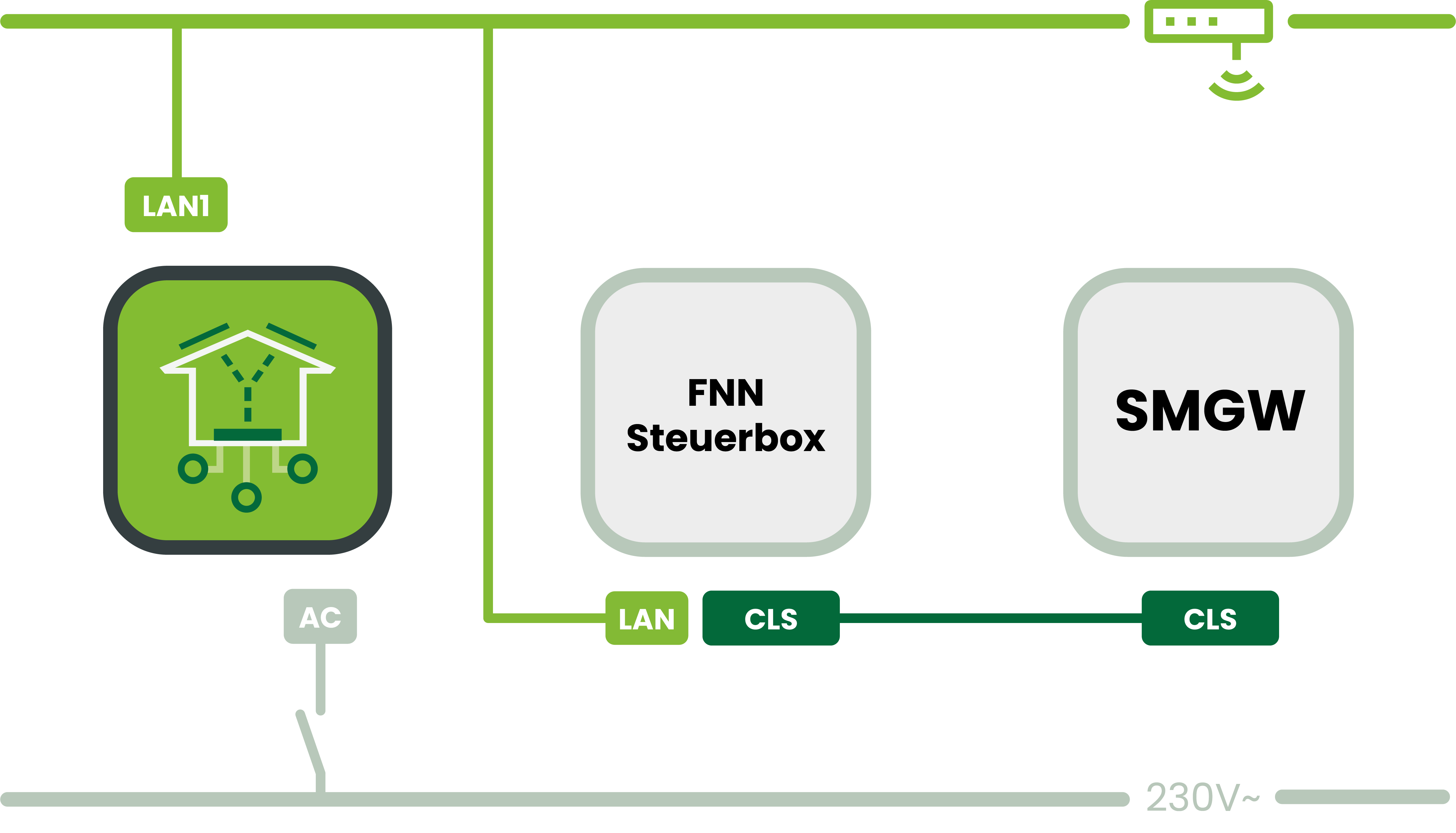

EEBus Verbindung
Die CLS-Steuerbox muss an das selbe Heimnetzwerk angebunden sein wie das Leaflet HEMS.
