Montageschritte

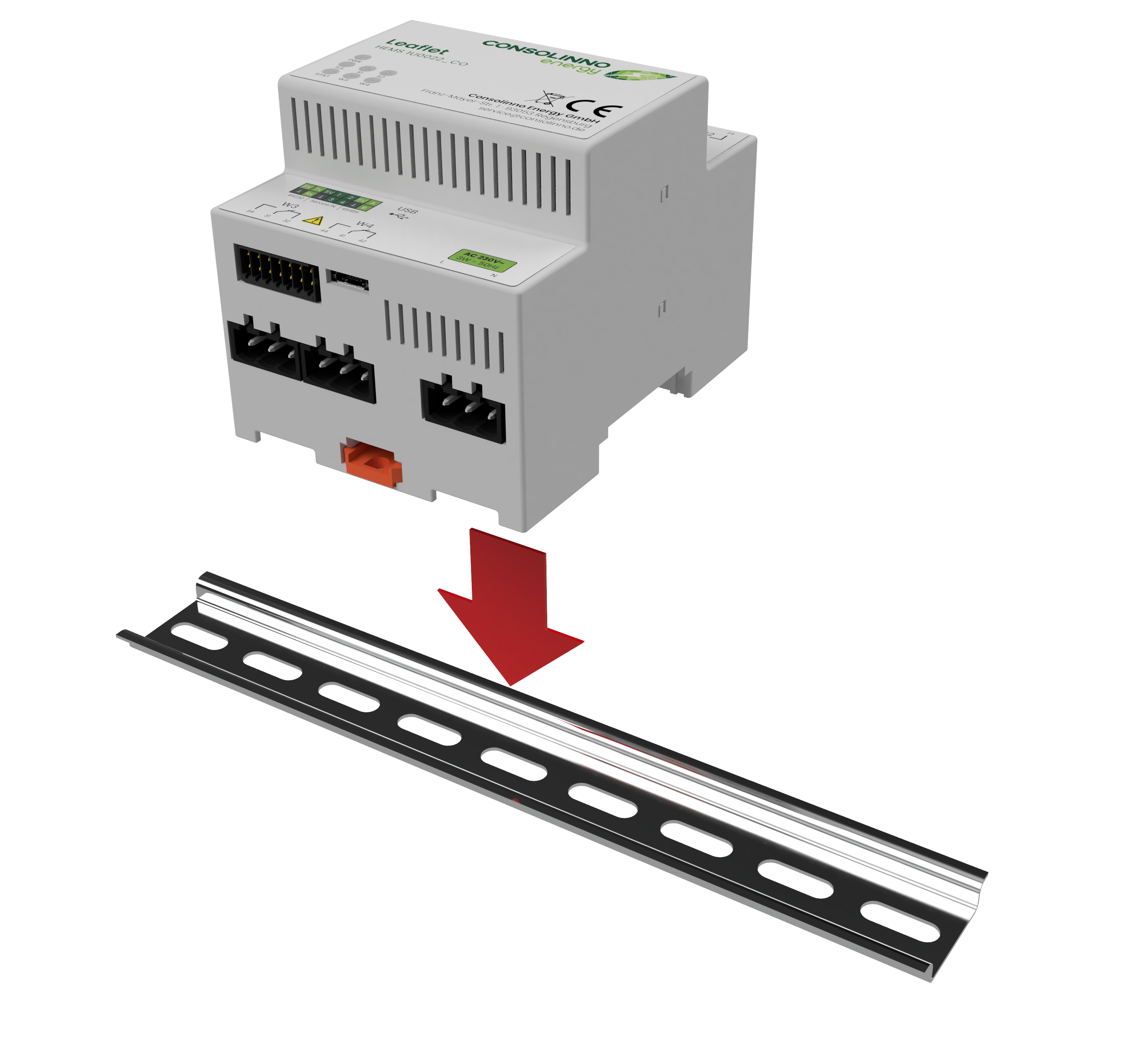

1. Consolinno Leaflet HEMS aufstecken

Drücken Sie das Modul auf die Hutschiene, sodass es mit Hilfe der Federhaken in die Hutschiene einrastet.

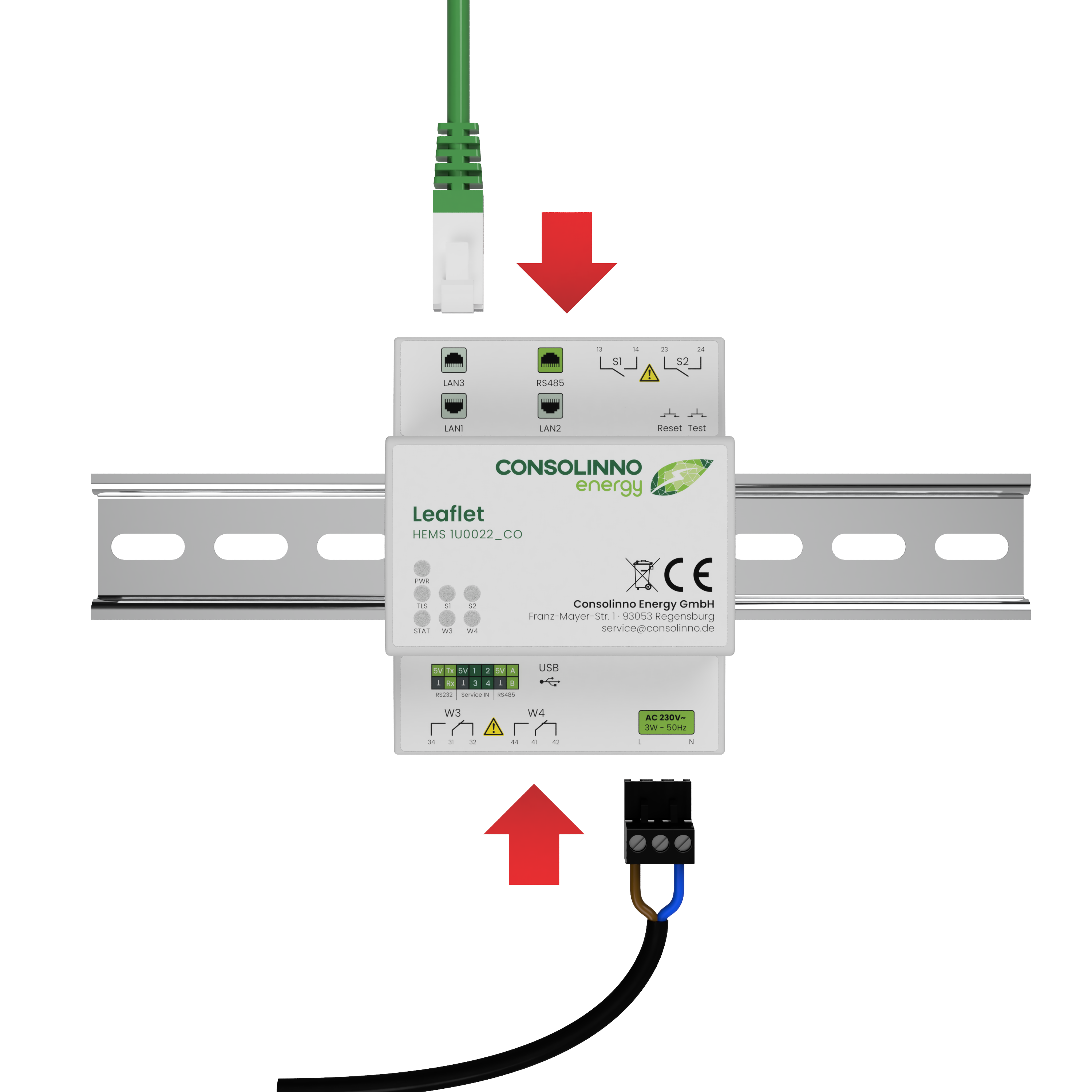

2. Anschließen und Verkabeln

Schließen Sie sämtliche für den Betrieb notwendige Peripherie (Spannungsversorgung, Netzwerk, externe Geräte) an das Consolinno Leaflet HEMS an (siehe: Anschlüsse) und überprüfen Sie die Verkabelung auf Korrektheit und Sicherheit gemäß allen gängigen Vorschriften und Sicherheitshinweisen.

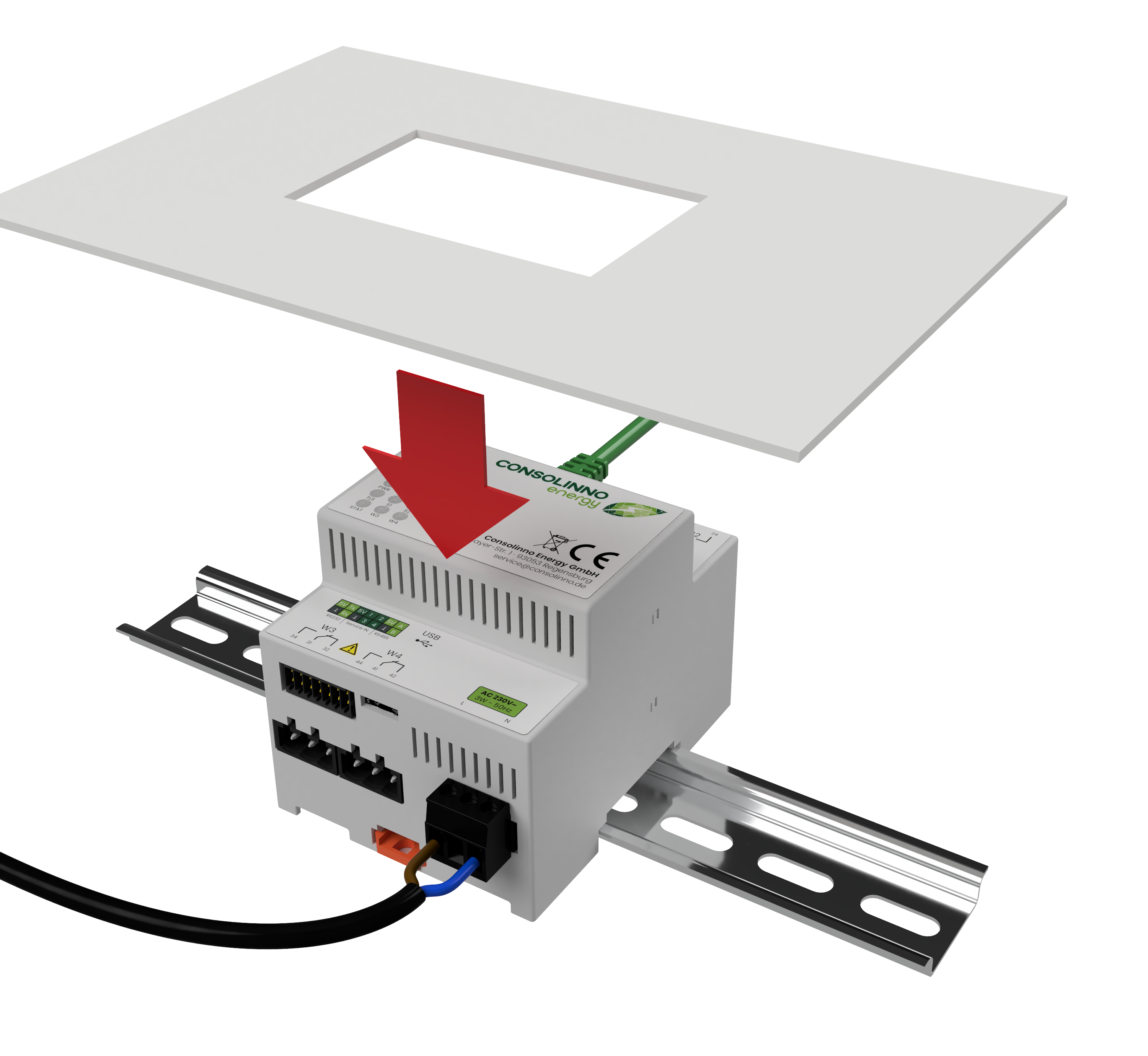

3. Zuschneiden und Anbringen der Schaltschrankabdeckung

Schneiden Sie die für diese Installation und das Gerät vorgesehene Schaltschrankabdeckung auf das passende Maß für den Montageort zu. Achten Sie darauf, dass die zugehörige Trennvorrichtung trotz Abdeckung zugänglich sein muss. Sehen Sie gegebenenfalls für die Trennvorrichtung eine zusätzliche Aussparung in der Abdeckung vor. Bringen Sie die Schaltschrankabdeckung durch Aufstecken an.

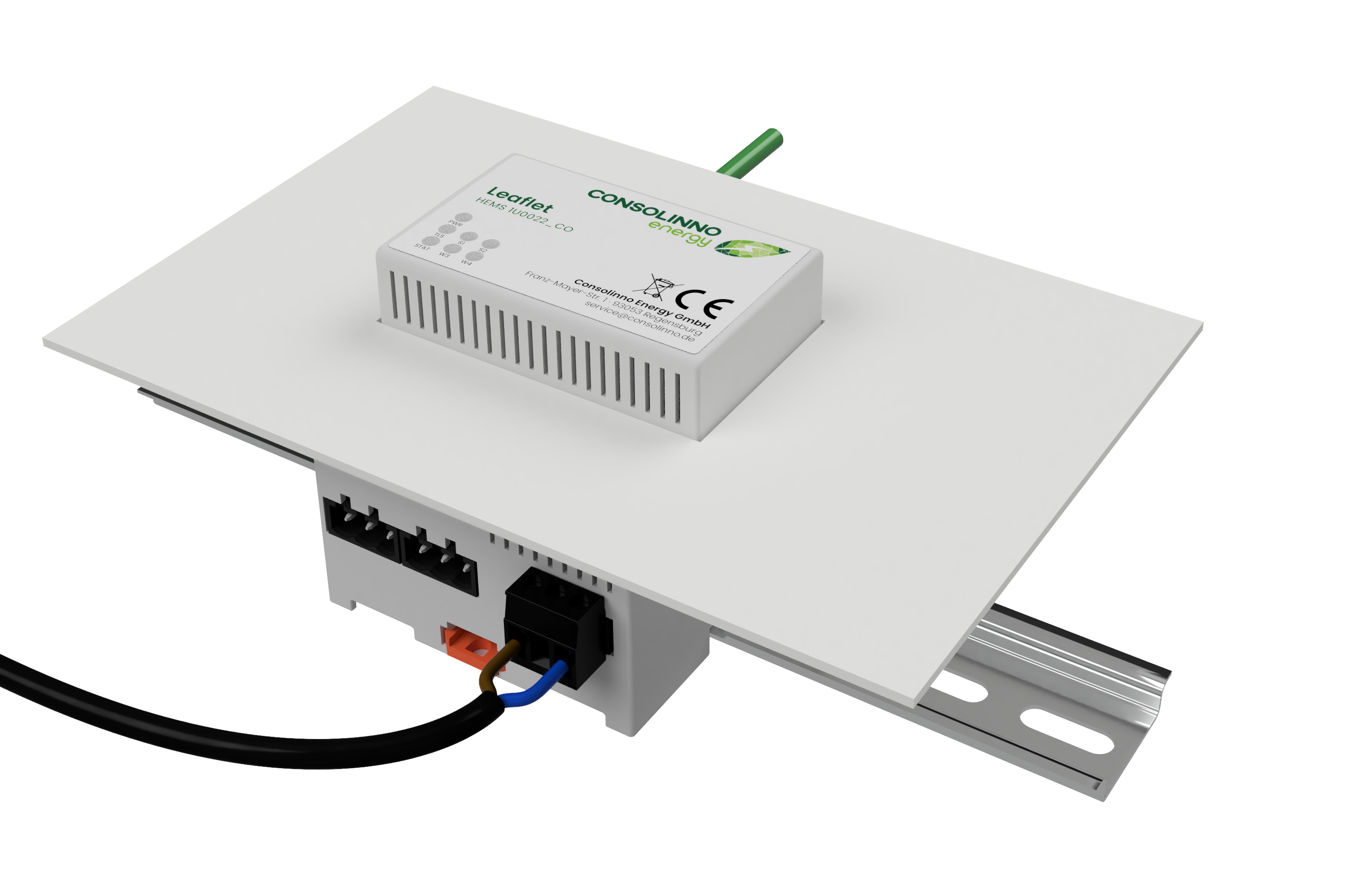

4. Überprüfen und Beschriften der Abdeckung

Der korrekte Sitz der Abdeckung ergibt sich durch die Aussparung der Gehäuseform. Die Abdeckung gewährleistet Berührschutz vor allen elektrischen Kontakten des Consolinno Leaflet HEMS.

Überprüfen Sie den korrekten Sitz der Schaltschrankabdeckung und den ungehinderten Zugang zur Trennvorrichtung. Die Schaltfunktion der Trennvorrichtung muss jederzeit ohne Entfernen der Abdeckung gewährleistet sein.

Kennzeichnen Sie die Trennvorrichtung durch eine eindeutige Beschriftung auf der Abdeckschiene.

5. Anbringen des Moduletiketts

Im Lieferumfang sind zwei Moduletiketten enthalten. Kleben Sie ein mitgeliefertes Moduletikett im Verteilerschrank auf. Bewahren Sie das zweite Etikett an einem sicheren Ort auf. Nebenstehende Abbildung zeigt ein Beispieletikett.
