Das Leaflet HEMS ist mit 2 x RS-485-Anschlüssen ausgestattet, welche für Modbus-RTU Geräte verwendet werden können:
-
2-Draht-Anschluss am 14-poligen Mehrfachstecker
-
RJ-45 RS-485 neben den LAN3
Standardmäßig ist dabei als Modbus-RTU Master nur der Anschluss am 14-poligen Stecker konfiguriert.
Das heißt:
Wenn Geräte an den RJ-45 RS-485 angeschlossen werden sollen, muss das in der Leaflet HEMS App vorher konfiguriert werden.
Hinweise zur Einrichtung von Modbus Geräten:
Am verbundenen Gerät und am Leaflet HEMS muss die gleiche Modbus(Slave)-Adresse eingestellt werden! Wenn mehrere Modbus-Geräte verwendet werden, werden unterschiedliche Adressen für unterschiedliche Geräte eingestellt!
Beispiel:
Zähler und Wechselrichter werden über Modbus-RTU verbunden.
Der Zähler hat die Modbus-Slave-Adresse ”1”.
Dem Wechselrichter wird eine andere Slave-Adresse zugewiesen, zum Beispiel ”2”.
Erst nach dem Einstellen am Gerät kann die Leaflet HEMS-Konfiguration erfolgen. Die Modbus-Slave-Adressen müssen am Gerät und in der App übereinstimmen.
Anleitung:
Schritte zur Konfiguration des Modbus-RTU Masters zur Nutzung der RJ45 RS485-Schnittstelle:

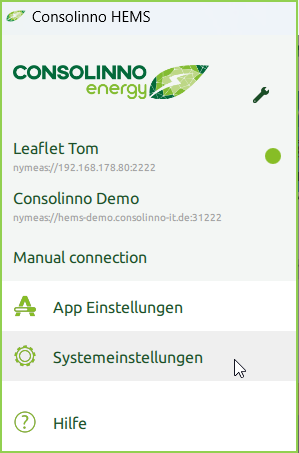

[Systemeinstellungen] aufrufen, diese sind im Burger-Menü aufgeführt.

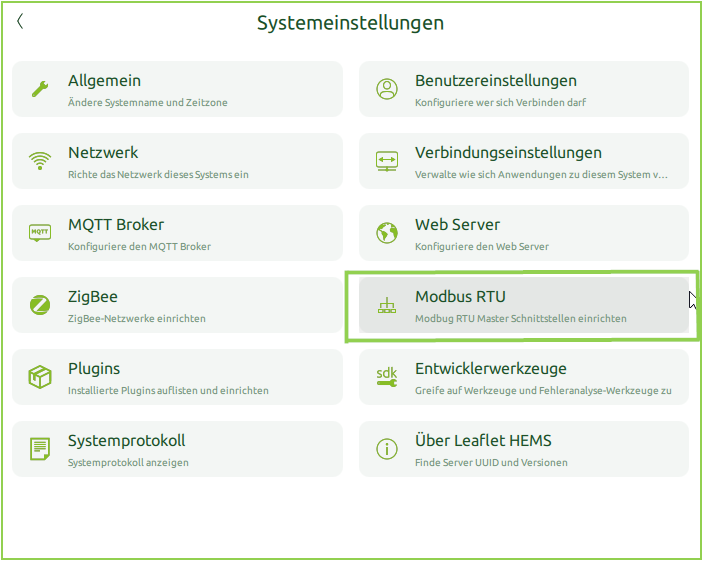

[Modbus-RTU]-Menü auswählen, um Master-Schnittstellen einzurichten.
Es wird hier der als Standard eingerichtete Modbus-RTU Master für den RS-485 (14-poligen Stecker) angezeigt: Dieser trägt die ID 5.
[+] wählen, um eine weitere einzurichten.

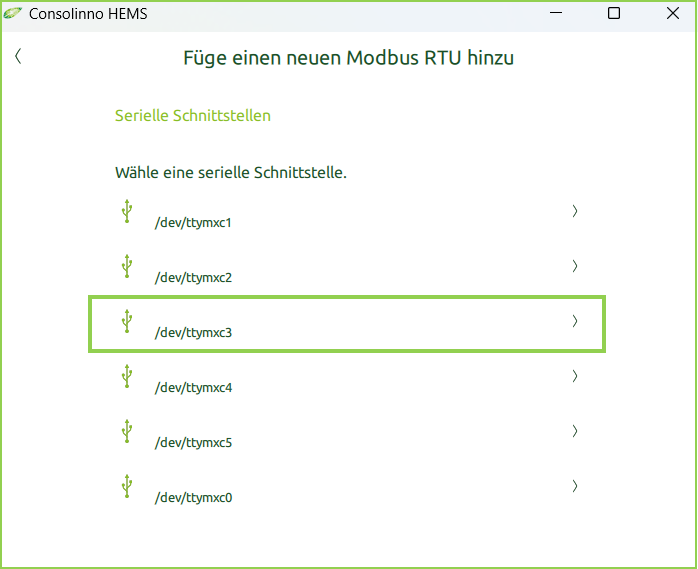

Hier ID 3 auswählen, dies ist der RJ-45 RS485.

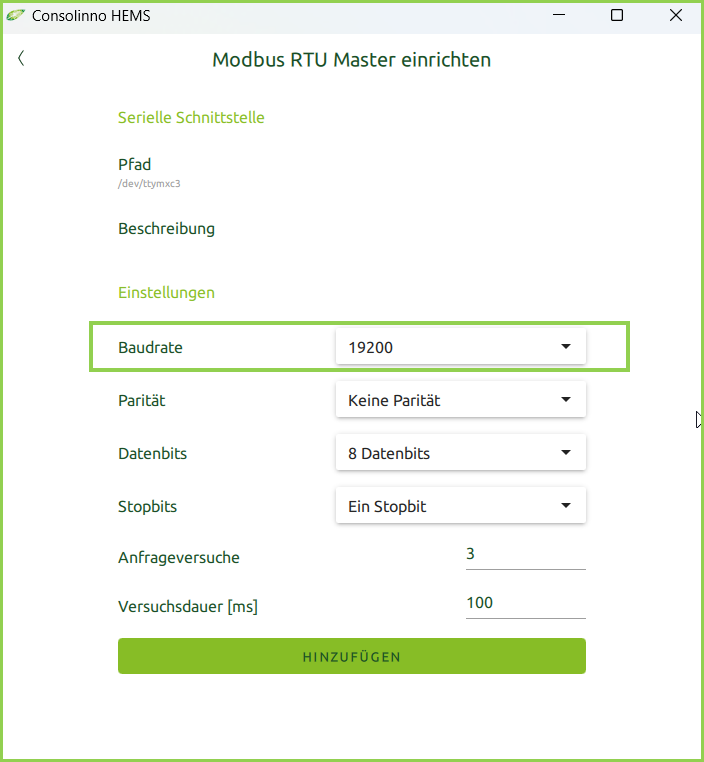

Nun die Baudrate auf 19200 einstellen.
Alle anderen Einstellungen müssen nicht verändert werden. Dies mit Hinzufügen bestätigen.

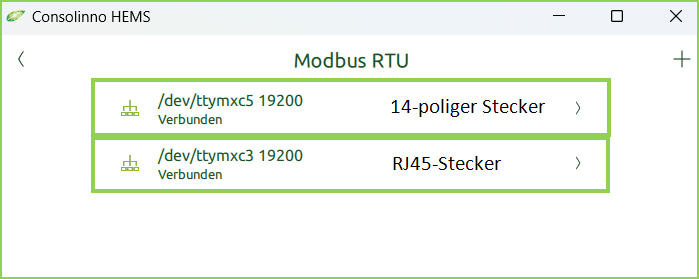

Jetzt ist die Einrichtung des Modbus-RTU-Masters der RJ-45 RS485 abgeschlossen. Das Menü zeigt nun beide eingerichteten Schnittstellen.

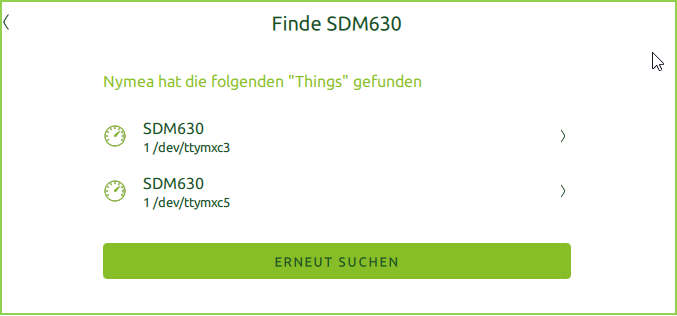

Ab sofort muss bei jedem neu eingerichteten RS-485-Gerät die Schnittstelle gewählt werden, wie hier am Beispiel zu sehen. ID 5 ist immer der 14-polige Anschluss, ID 3 der RJ-45.
