Voraussetzungen
-
Consolinno Leaflet HEMS
-
Eaton Wallbox
Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wallbox direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).
HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!
Kompatible Geräte
-
xChargeIn S/M-Series

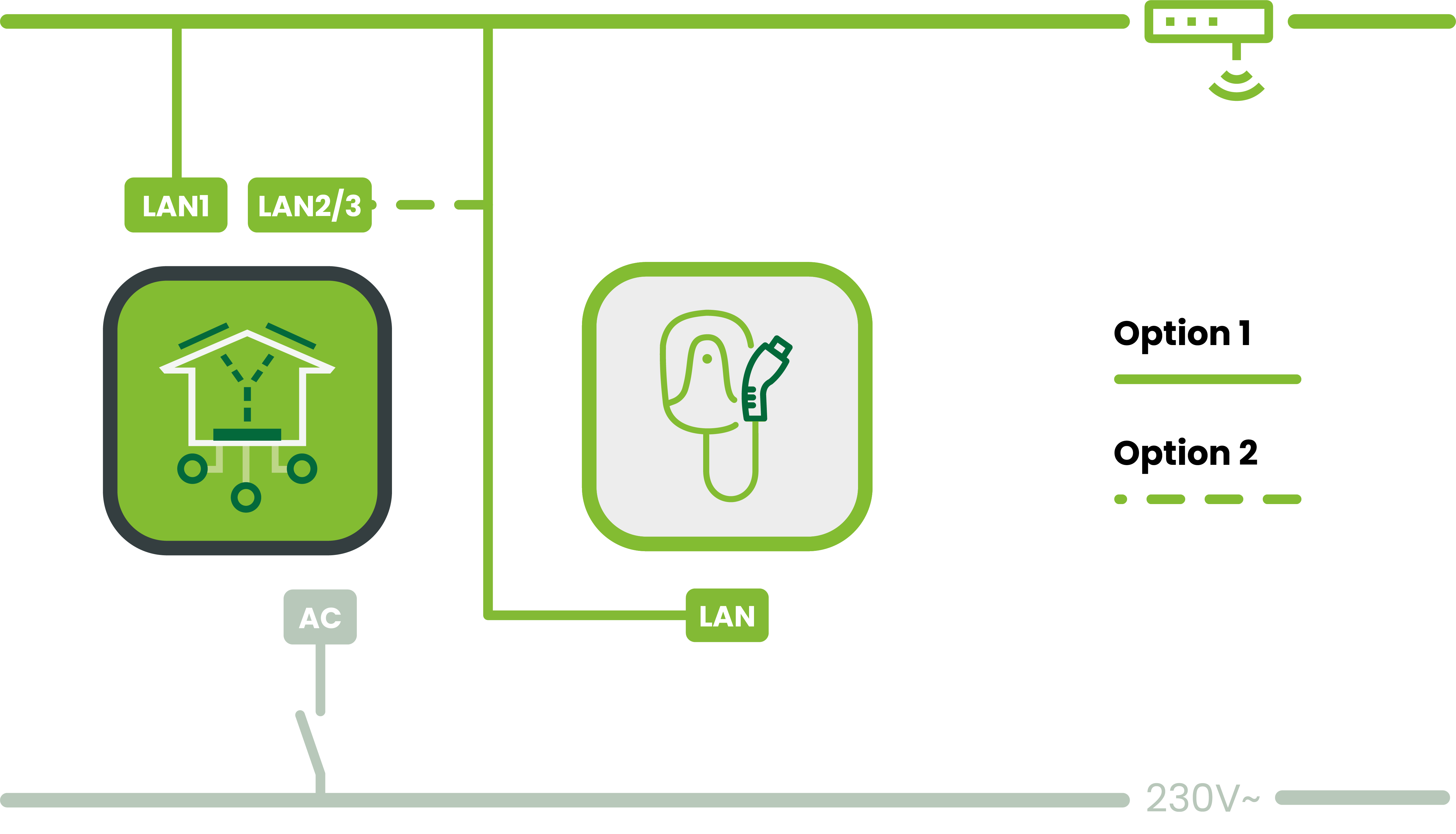

Anschluss
Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.
Anleitung
-
Installation und Einrichtung der Wallbox laut Herstelleranleitung
-
Aktiviere für die Modbus-Kommunikation den DIP Switch 1.3 = ON
-
Stelle die maximale Leistung ein (16 A oder 32 A), sonst lädt die Wallbox nur mit 10 A
-
Starte die Wallbox nach Änderung des DIP Switches neu
-
Schließe das LAN-Kabel an der Wallbox an: entweder an den 4 LSA-Klemmen (X4) oder an der RJ45 LAN Buchse (X3) (nur einer der beiden Anschlüsse nutzbar)
-
Füge die Wallbox in der Leaflet HEMS App per Inbetriebnahme-Assistent hinzu
DIP-Switch
