Daikin

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Daikin Wärmepumpe

  • Daikin HomeHub (Altherma 3)

Leaflet und Wärmepumpe müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wärmepumpe direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

Kompatible Geräte

  • Altherma 3 mit HomeHub

  • Altherma 4

Anschluss


Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.

Anleitung Altherma 3

  1. Installation und Einrichtung der Wärmepumpe laut Herstelleranleitung

  2. Konfiguriere in der Steuerung der Wärmepumpe Überheiztemperaturen für bspw. Pufferspeicher, Warmwasserspeicher und Heizkreis

  3. Einrichtung Altherma 3 HomeHub einrichten und Modbus aktivieren:

  1. Daikin HomeHub einrichten:

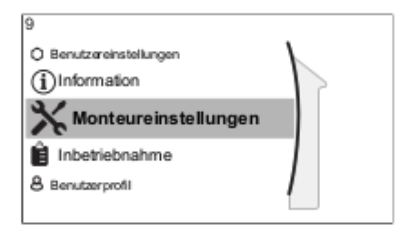

    1. Monteurseinstellungen öffnen

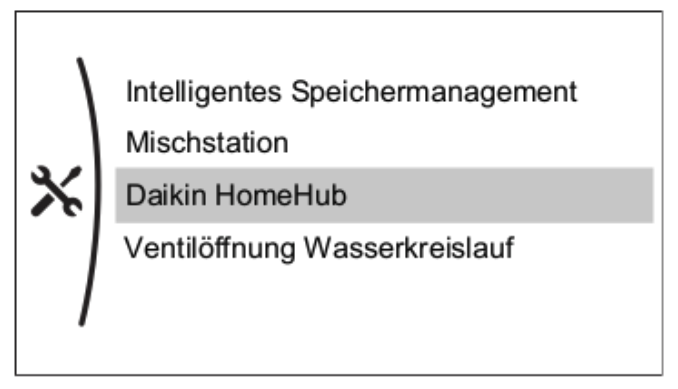

    2. Daikin HomeHub wählen

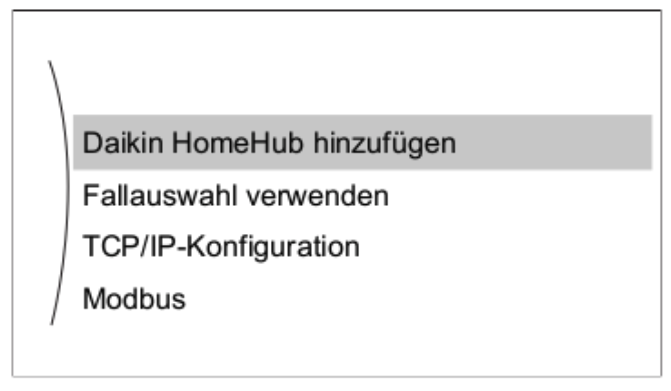

    3. Daikin HomHub hinzufügen



  1. Modbus aktivieren:

    1. Monteurseinsellungen öffnen

    2. Daikin HomeHub wählen

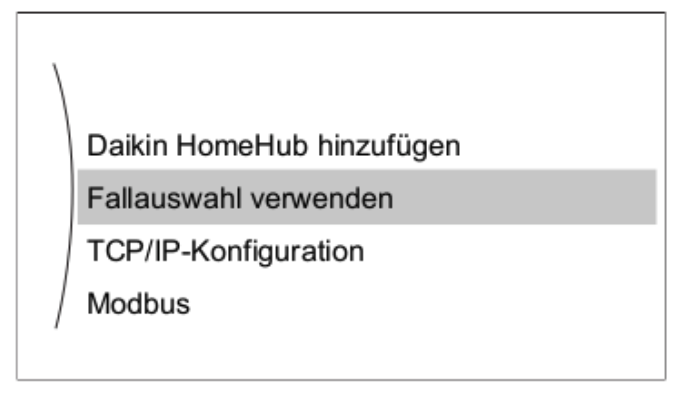

    3. Fallauswahl verwenden

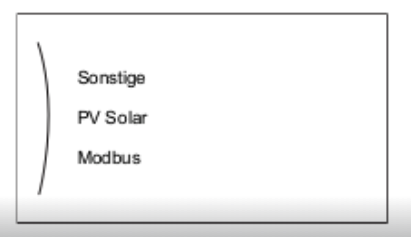

    4. Modbus aktivieren

    5. Einstellen:

      1. Anschlusstyp Modbus TCP/IP

      2. SmartGrid-Unterstützung: Modbus-Steuerung

      3. TCP-Sicherheit: Nicht verschlüsselt



  1. Einrichtung in der Leaflet HEMS App:

    1. Inbetriebnahme-Assistent oder Gerät manuell hinzufügen starten

    2. Daikin Wärmepumpe aus der Liste auswählen

    3. HEMS sucht die Wärmepumpe im Netzwerk

    4. Gefundene Wärmepumpe bestätigen – Konfiguration ist abgeschlossen


Anleitung Altherma 4

  1. Installation und Einrichtung der Wärmepumpe laut Herstelleranleitung

  2. Konfiguriere in der Steuerung der Wärmepumpe Überheiztemperaturen für bspw. Pufferspeicher, Warmwasserspeicher und Heizkreis

  3. Mindestvoraussetzung ist Softwarestand 2.2.0 (Updates über mein.daikin.de verfügbar)

  4. Bedienoberfläche der Wärmepumpe öffnen

    1. Schraubenschlüsselmenü rechts unten

    2. Monteurscode eingeben

  5. Zurück zum Hauptmenü und folgende Schritte ausführen

    1. 6- Information öffnen

    2. 6.6.6. Firmware-Version MMI öffnen

    3. 8 - Konnektivität öffnen

    4. 8.1 TCP-IP Konfiguration öffnen

    5. DHCP aktivieren

    6. 8.7 - Modbus TCP/IP (502) aktivieren

    7. 8.8 - Modbus TCP/IP (802) aktivieren

  6. Externe Betriebsvorgabe konfigurieren

    1. Menü 9.1.4 öffnen

    2. 9.14.4 - Raumpufferung Heizen/Kühlen zulassen aktivieren

  7. Leistungsbegrenzung nach §14a einstellen

    1. 9.14.7 Leistungsbegrenzung bei aktivem Smart-Meter Kontakt einstellen

  8. Einrichtung in der Leaflet HEMS App:

    1. Inbetriebnahme-Assistent oder Gerät manuell hinzufügen starten

    2. Daikin Wärmepumpe aus der Liste auswählen

    3. HEMS sucht die Wärmepumpe im Netzwerk

    4. Gefundene Wärmepumpe bestätigen – Konfiguration ist abgeschlossen
