Hoval


Voraussetzungen

  • Consolinno Leaflet HEMS

  • Hoval Wärmepumpe

  • Voraussetzung ist die Nutzung des Hoval Connect Modbus Gateways oder von “Integrate ready” Hoval Connect Gateways wie das “LAN” , “WLAN” oder „OPC/UA“ Gateway. Die Registrierung der Anlage bei Hoval Connect ist zwingend notwendig.

Leaflet und Wärmepumpe müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wärmepumpe direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

Kompatible Geräte

  • Luft/Wasser -> Belaria Pro Serie

  • Luft/Wasser -> Belaria Comfort ICM Serie

  • Luft/Wasser -> Ultra Source Serie

  • Sole/Wasser und Wasser/Wasser -> Ultra Source T Serie

  • Sole/Wasser und Wasser/Wasser --> Thermalia comfort Serie 43

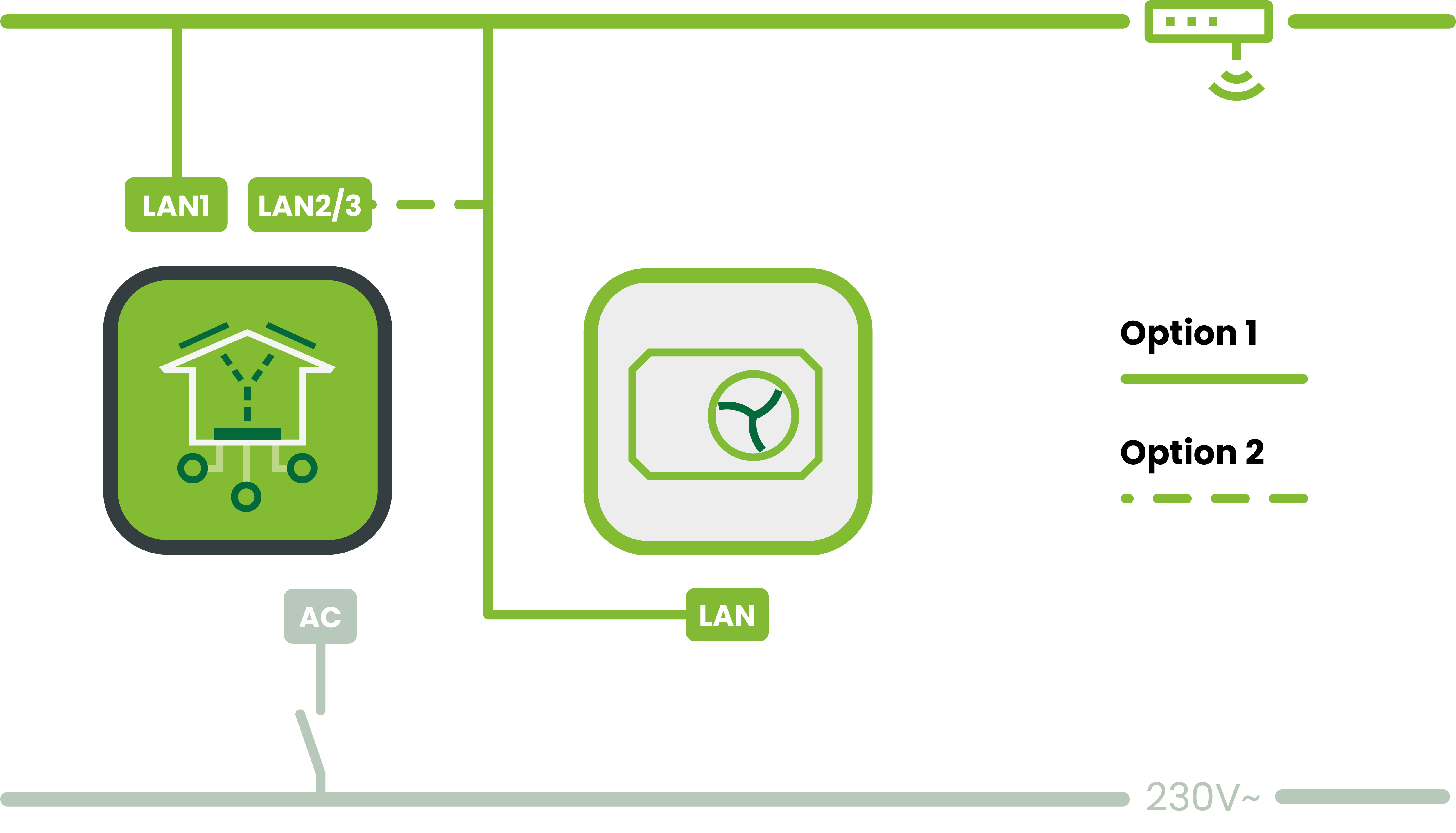

Anschluss


Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.

Anleitung

  1. Installation und Einrichtung der Wärmepumpe laut Herstelleranleitung

  2. Beachte auch das Video dazu im Hoval youtube Kanal: https://www.youtube.com/watch?v=3oxu7MRuDuk

  3. Voraussetzung ist die Nutzung des Hoval Connect Modbus Gateways oder von “Integrate ready” Hoval Connect Gateways wie das “LAN” , “WLAN” oder „OPC/UA“ Gateway. Die Registrierung der Anlage bei Hoval Connect ist zwingend notwendig.

  4. Voraussetzungen der Hoval Wärmepumpe

    1. Die Warmwasserbereitung sowie die Heizkreise müssen auf dem Basismodul “WEZ” (Wärmeerzeugermodul) oder einem angeschlossenen Erweiterungsmodul liegen.

    2. Heizkreise auf einem HKWW Reglermodul sind NICHT kompatibel.

    3. Die Funktion der Pufferüberhöhung bzw. Reduzierung kann nur mit einem Reglermodul “PS” (Puffer) genutzt werden. Wärmepumpensysteme mit „WPF“ Modulationsfühler sind NICHT kompatibel

    4. Wärmepumpenkaskaden sind mit diesem PlugIn NICHT kompatibel.

    5. Alle verwendeten Datenpunkte beziehen sich auf Wärmepumpen mit der CAN Bus Adresse 1.

    6. Ist ein separater Energiepufferspeicher für Heizen und Kühlen verbaut, müssen die beiden “PS” Module korrekt eingestellt werden. Heizen (Busadresse 15), Kühlen (Busadresse 14)

  5. Einrichtung der Modbus Verbindung der Hoval Wärmepumpe

    1. Hauptmenü öffnen → Service wählen

    2. TTE-GW (6) → Modbus (5)

      1. Einstellungen (0)

      2. Einstellungen (3)

      3. UnitID auf 1 setzen

      4. Aktiv auf 1= Ja setzen

    3. zurück zu TTE-GW (6) und IP Einstellungen (1) wählen

      1. IP (2)

      2. Subnetmaske

      3. Änderungen anwenden

      4. Anwenden → mit OK bestätigen

  6. Nach dem Neustart des Hoval Connect Gateway werden die Einstellungen aktiv

  7. Einrichtung in der Leaflet HEMS App:

  8. Inbetriebnahme-Assistent oder Gerät manuell hinzufügen starten

    1. Hoval Wärmepumpe aus der Liste auswählen

    2. HEMS sucht die Wärmepumpe im Netzwerk

    3. Gefundene Wärmepumpe bestätigen -> Optimerungseinstellungen setzen → Konfiguration abgeschlossen
