Der Anschluss der Spannungsversorgung für das Leaflet HEMS erfolgt aus der 1-Phasen-Einspeisung über eine oben beschriebene Trennvorrichtung.
1. Kabel der Spannungsversorgung vorbereiten und anklemmen

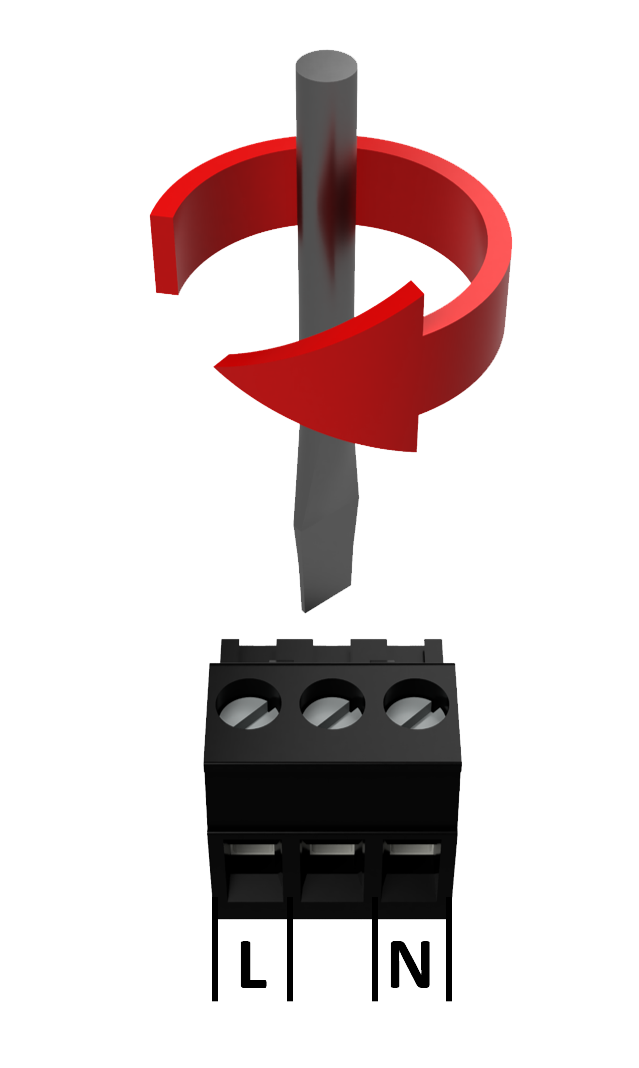

Wählen Sie geeignete Kabel nach den vorgegebenen Bedingungen aus (siehe: Datenblatt), bereiten Sie diese entsprechend vor (Isolation entfernen) und klemmen Sie sie gemäß Abbildung an. Verbinden Sie die bearbeiteten Kabelenden direkt mit dem Gegenstecker aus dem Gegenstecker-Set (siehe: Lieferumfang) per Schraubanschluss.
Der mittlere Pin muss unbelegt bleiben!
2. Versorgungskabel mit dem Gerät verbinden

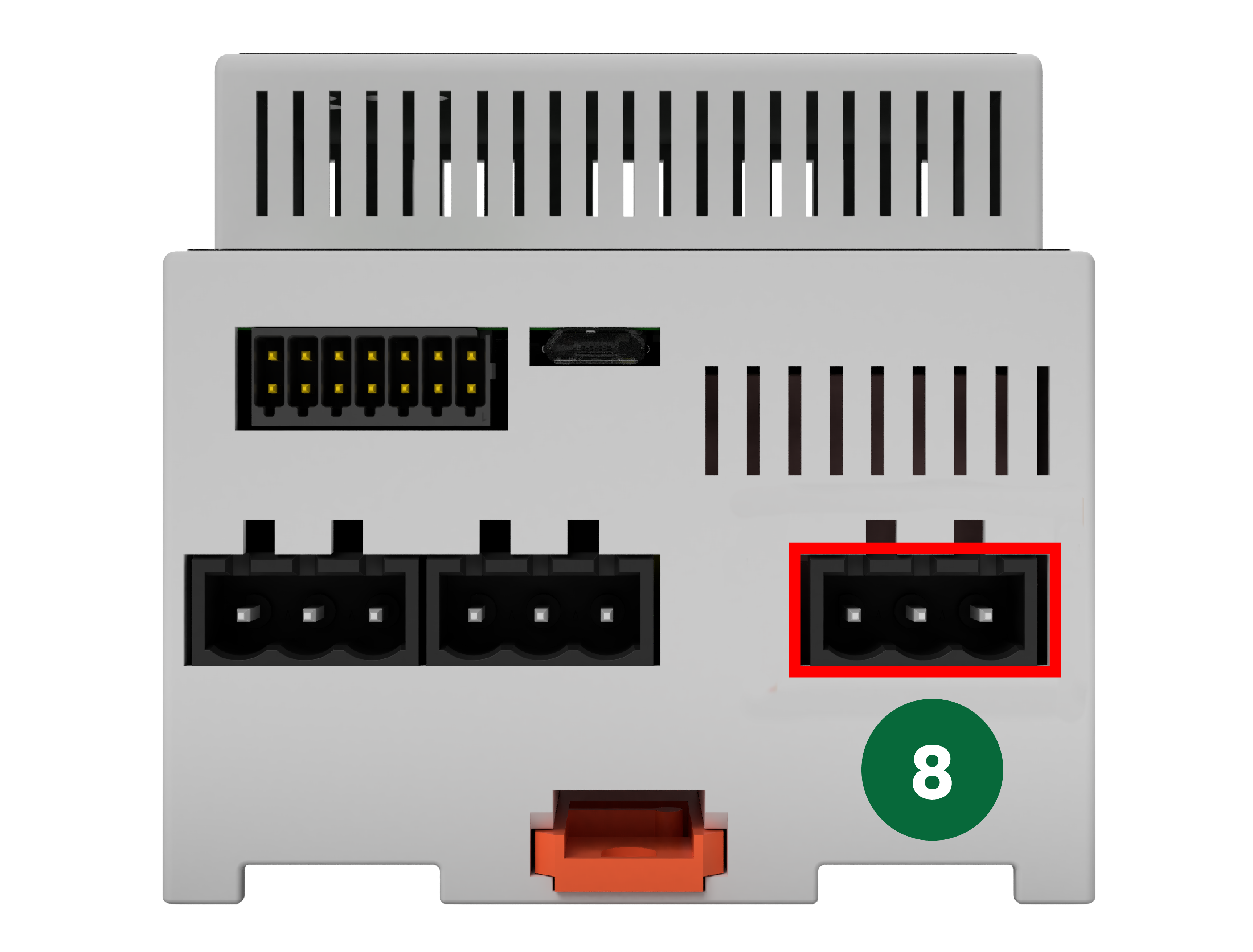

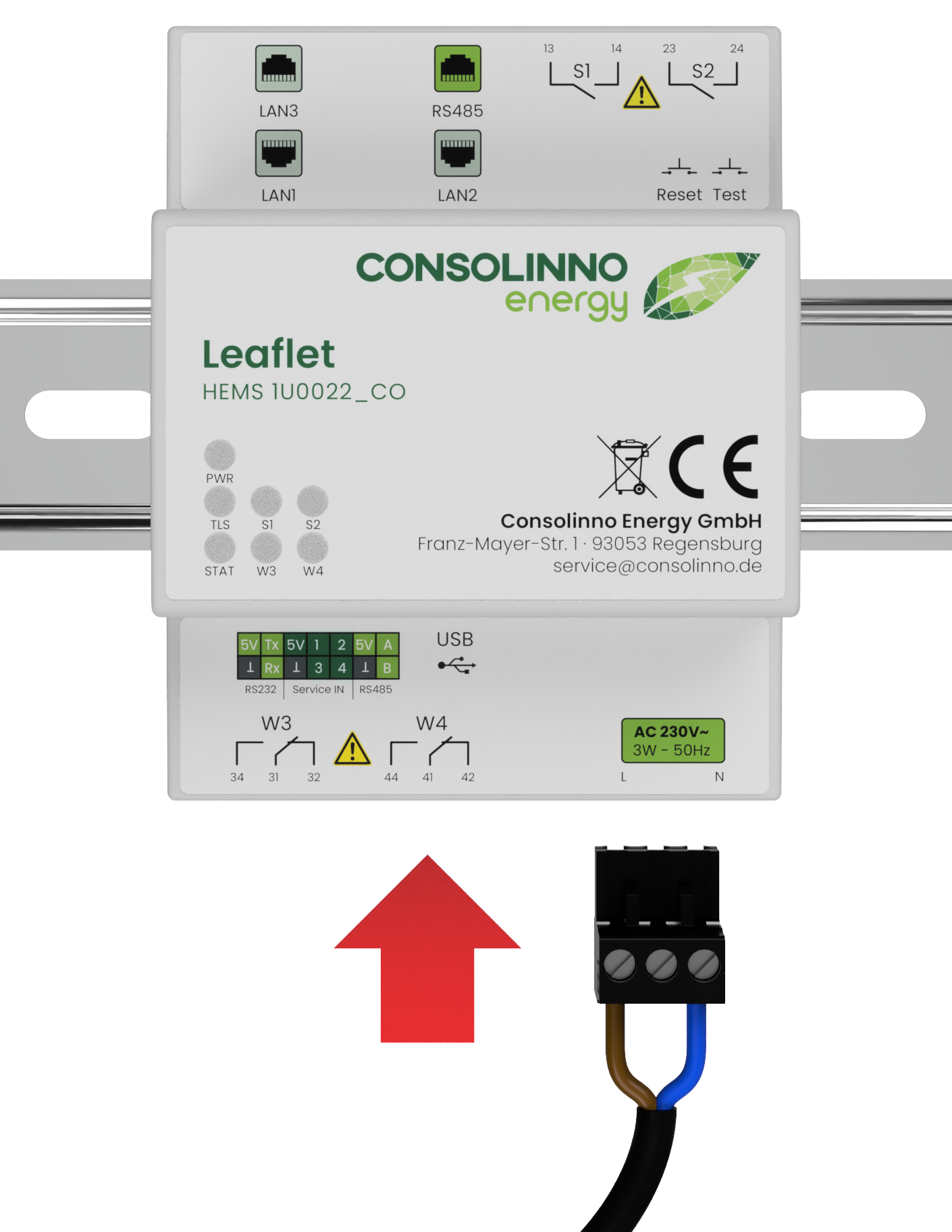

Verbinden Sie den Gegenstecker mit dem Leaflet HEMS durch Einstecken in den dafür vorgesehenen Anschluss 8 (Power IN 230 VAC).
Überprüfen Sie vor der Inbetriebnahme des Gesamtsystems die angeklemmten Kabel nochmals auf korrekte Verkabelung!

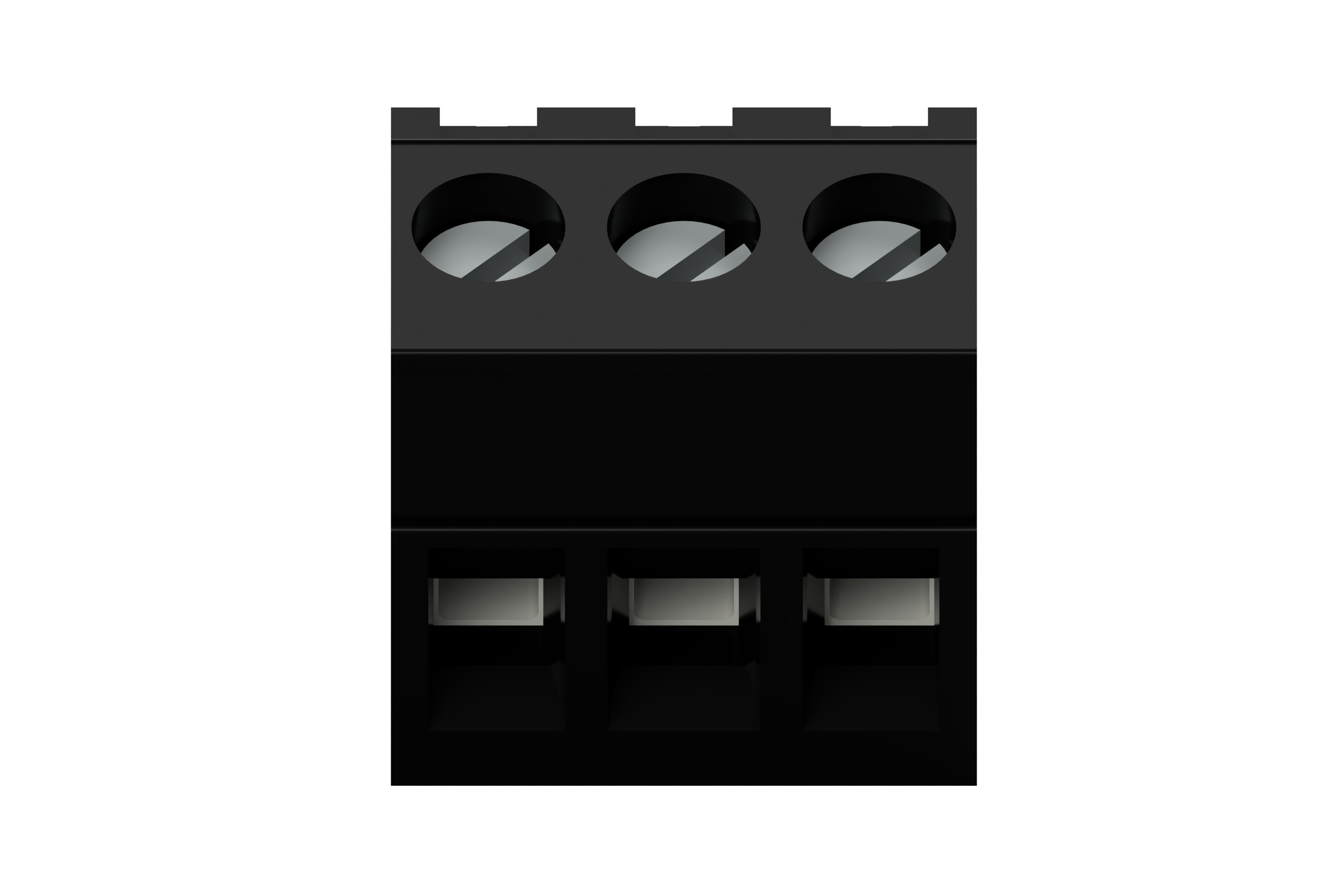

Empfohlene Gegenstecker mit Schraubanschluss:
|
Gegenstecker |
MSTB 2,5/ 3-ST-5,08 BK Leiterplattensteckverbinder, 3-polig, 5,08 mm, 24 AWG bis 12 AWG, 2,5 mm² |
|
