Anschlussbeschreibung

1

Netzwerkschnittstellen: Das Consolinno Leaflet HEMS besitzt drei voneinander unabhängige 10/100 Mbit/s Ethernet-Netzwerkschnittstellen (LAN1, LAN2 und LAN3, siehe: Netzwerkverbindung und Ethernet).

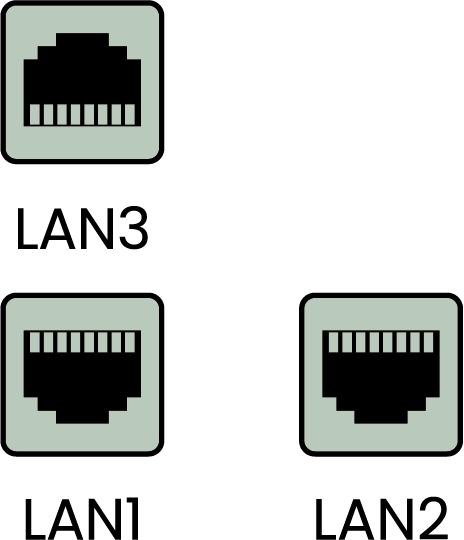

LAN Schnittstellen des Leaflet HEMS (LAN1 - 3)
2

RS485 (RJ-45): Die RS485-Schnittstelle (RJ-45) unterstützt bis zu 32 Geräte am Bus (für weitere RS485-Anbindung siehe Mehrfachstecker und RS485 mit Modbus RTU (RJ-45)).
RS485 Schnittstelle des Leaflet HEMS
3

Schließer-Relais: Solid-State-Relais zum Schalten von digitalen Zuständen an Verbrauchern oder Erzeugern. Anschluss über 2-poligen Gegenstecker (siehe: Solid-State-Relais).
Die beiden Schließer Relais des Leaflet HEMS S1 und S2
4

Reset- und Test-Taster: Taster für Inbetriebnahme und Servicearbeiten (siehe: Reset-Funktionen).
Test- und Reset-Taster
5

Wechsler-Relais: Solid-State-Relais zum Schalten von digitalen Zuständen an Verbrauchern oder Erzeugern. Anschluss über 3-poligen Gegenstecker (siehe: Solid-State-Relais).

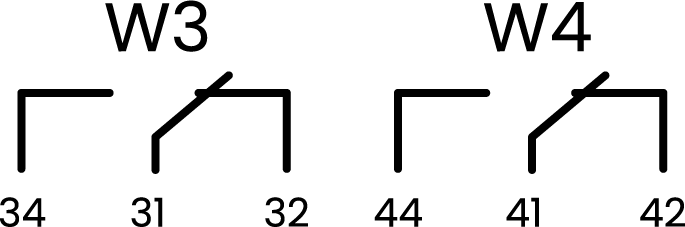

Die beiden Wechsler Relais des Leaflet HEMS W3 und W42
6

Mehrfachstecker: Schnittstelle für RS232, RS-485 und Service IN (digitale Eingänge). Anschluss über 14-poligen Gegenstecker (siehe: Mehrfachsteckverbinder).

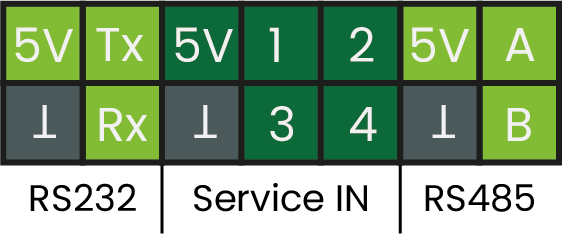

14poliger Mehrfachstecker des Leaflet HEMS
7

Micro-USB 2.0: Micro-USB 2.0-Anschluss zum Anbinden weiterer Geräte.
8

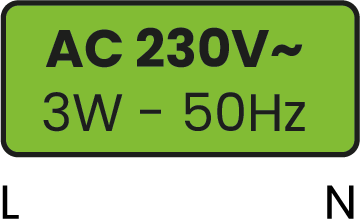

Power IN 230VAC: Spannungsversorgung aus 1-Phasen-Einspeisung über zulässigen 3-poligen Gegenstecker (Mittelanschluss nicht belegt, siehe: Anschluss Spannungsversorgung).

Alle Schnittstellen des Consolinno Leaflet HEMS sind galvanisch getrennt! Einige Schnittstellen müssen vor der ersten Verwendung konfiguriert werden. Informationen dazu sind in den jeweiligen Abschnitten zu finden.
