Voraussetzungen

Leaflet und Wärmepumpe müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung beachten!

Installation und Einrichtung des Geräts nach Herstelleranleitung

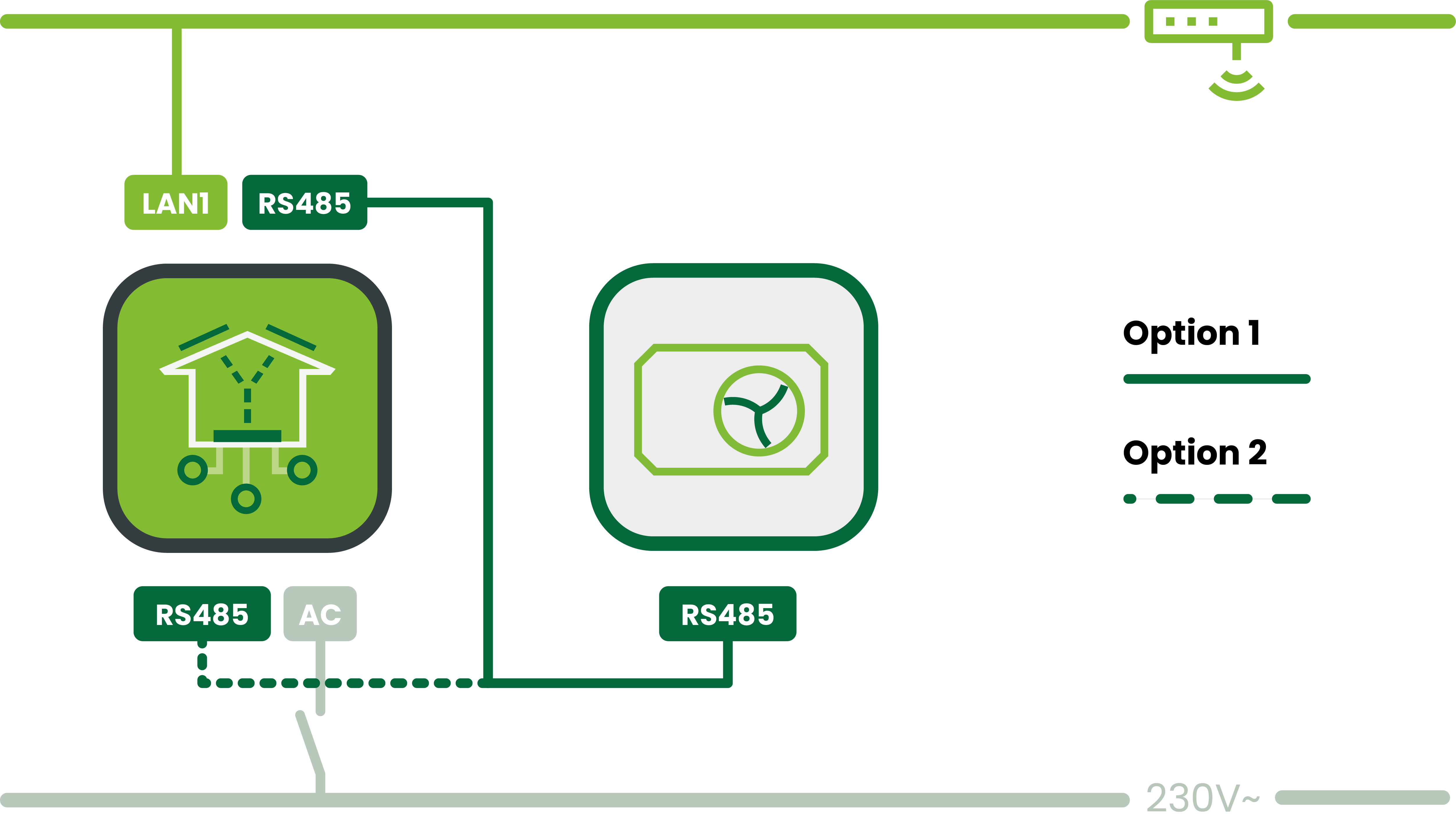

Stelle die Verbindung zwischen Wärmepumpe und Leaflet HEMS her:
1. Verwende den 14-poligen Stecker des Leaflet HEMS (RS485A, RS485B)
2. Schließe die RS485-Verkabelung am GTW08-Modul an
3. Gleiche die Modbus-RTU-Parameter an HEMS und GTW08-Modul ab
4. Stelle die Parameter im HEMS unter Systemeinstellungen → Modbus Master ein
5. Stelle die Parameter an der GTW08-Platine per Drehrad (Modbus-Adresse) und DIP-Schalter (Baudrate, Parität) ein
6. Prüfe, ob die Verbindung erfolgreich ist (LED an der GTW08-Platine leuchtet dauerhaft grün)
Nimm die Wärmepumpe in der Leaflet HEMS App in Betrieb:
1. Starte den Inbetriebnahme-Assistenten
2. Wähle Brötje BLW Eco.1 / Mono.1 aus
3. Bestätige das gefundene Gerät
4. Schließe die Einrichtung ab

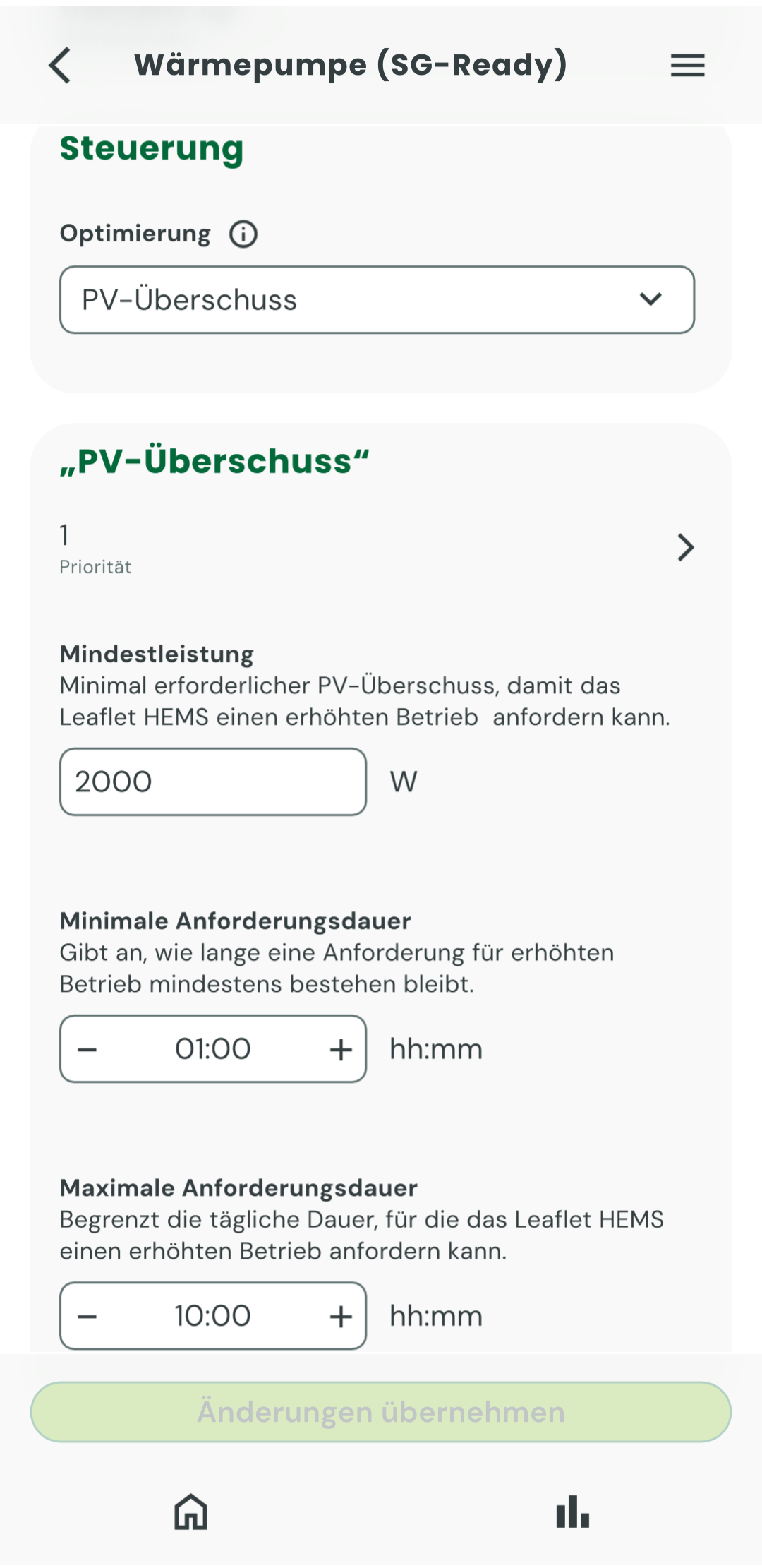

Steuerung auf PV-Überschuss einstellen (andere Möglichkeit “aus” entspricht keine Steuerung)
PV-Überschuss priorisieren (hier als Bsp. Prio 1)
Mindestleistung einstellen: Hier sollte der typische Verbrauch der Wärmepumpe im PV-Überschuss-Betrieb eingestellt werden - dazu den Heizungsinstallateur befragen oder per Zähler messen. Dieser Wert ist der Schwellwert für den Beginn des Überschussbetriebs.
Minimale Anforderungsdauer einstellen: Hier eine Mindestlaufzeit definieren, so dass die Wärmepumpe einen Zykus, z.B. Erhöhung der Warmwassertemperatur, durchfahren kann
Maximale Anforderungsdauer einstellen: Hier definieren, wie viele Stunden pro Tag die Wärmepumpe maximal erhöhten Modus sein darf
