Roth GLT

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Roth mit WPR 2.0 / 2.1 mit GLT-Lizenz

  • Installateurszugang

Leaflet und Wärmepumpe müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wärmepumpe direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

Kompatible Geräte

  • WPR 2.0 / 2.1 mit GLT-Lizenz

Anschluss


Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.

Anleitung

  1. Installation und Einrichtung der Wärmepumpe nach Herstelleranleitung

  2. Schließe das LAN-Kabel an der Wärmepumpe an

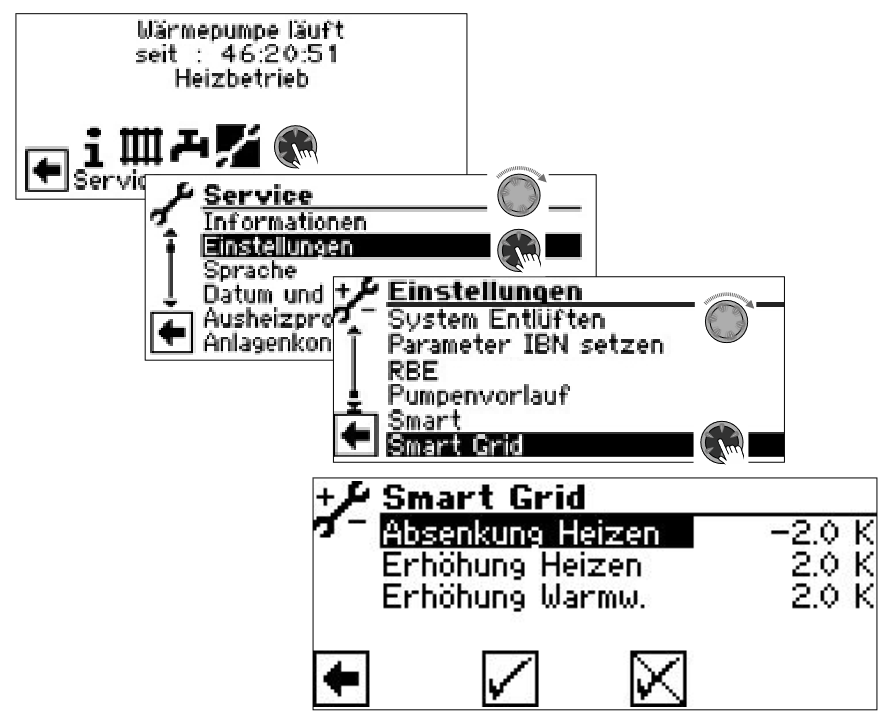

  3. Öffne das Menü im Alpha Connect:

    1. Service – Einstellungen

    2. Im Menüpunkt Smart Grid auf Ja stellen

  4. Aktiviere ggf. den Expertenmodus im Alpha Connect Tool (Optionen – Expertenmodus)

  1. Absenkung/Erhöhung einstellen:

    1. Menü im Alpha Connect öffnen

    2. Service – Einstellungen – Smart Grid öffnen

    3. Erhöhung Heizen / Warmwasser nach Bedarf einstellen


  1. Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent oder Gerät manuell hinzufügen:

    1. alpha connect aus der Liste auswählen – HEMS sucht die Wärmepumpe im Netzwerk

    2. Gefundene Wärmepumpe bestätigen

    3. Konfiguration abschließen

Konfiguration PV-Überschuss-Steuerung

  1. Steuerung auf PV-Überschuss einstellen (andere Möglichkeit “aus” entspricht keine Steuerung)

  2. PV-Überschuss priorisieren (hier als Bsp. Prio 1)

  3. Mindestleistung einstellen: Hier sollte der typische Verbrauch der Wärmepumpe im PV-Überschuss-Betrieb eingestellt werden - dazu den Heizungsinstallateur befragen oder per Zähler messen. Dieser Wert ist der Schwellwert für den Beginn des Überschussbetriebs.

  4. Minimale Anforderungsdauer einstellen: Hier eine Mindestlaufzeit definieren, so dass die Wärmepumpe einen Zykus, z.B. Erhöhung der Warmwassertemperatur, durchfahren kann

  5. Maximale Anforderungsdauer einstellen: Hier definieren, wie viele Stunden pro Tag die Wärmepumpe maximal erhöhten Modus sein darf

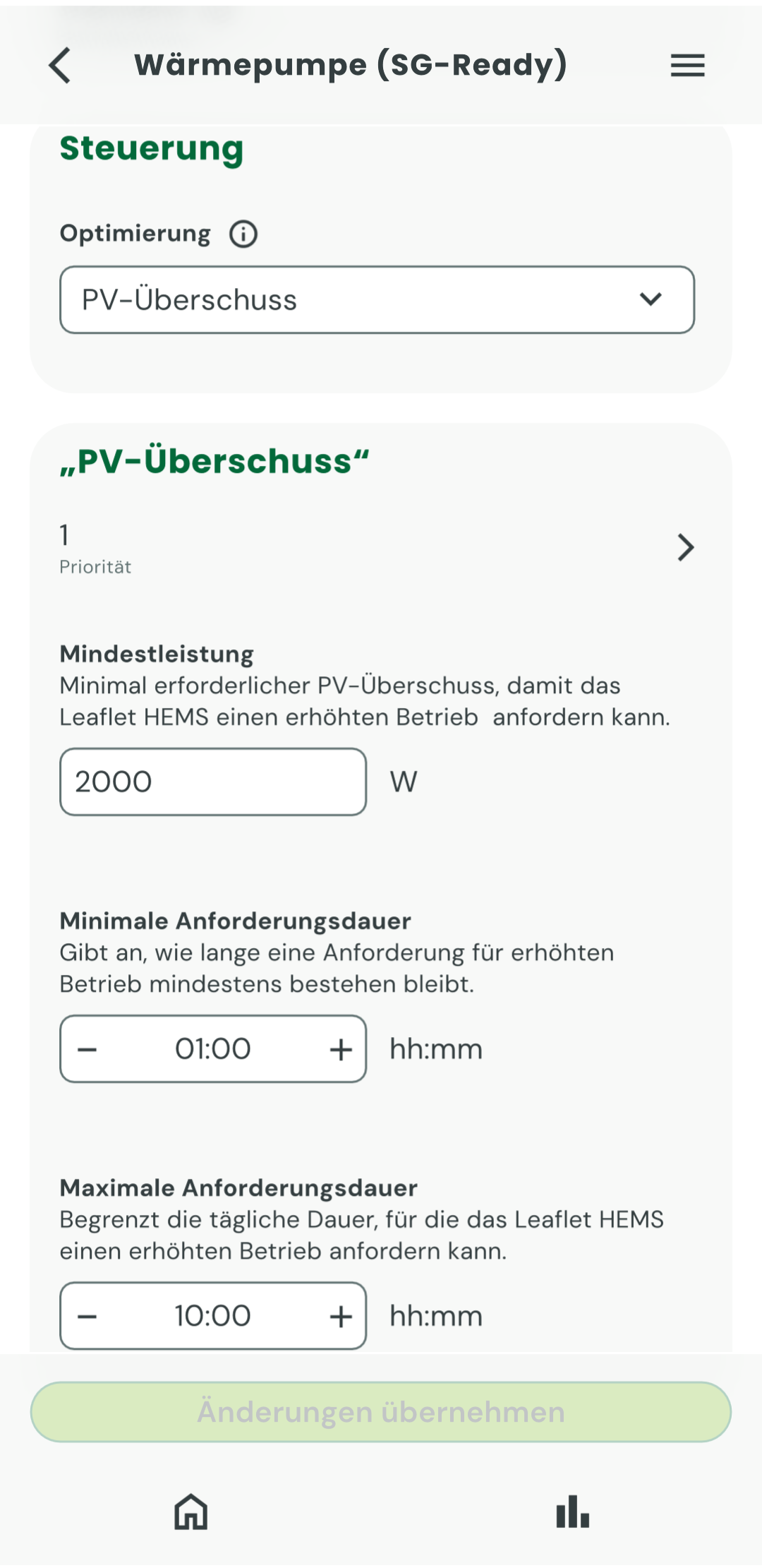

App Bildschirm Wärmepumpe optimiert mit PV-Überschuss betreiben-20260811-145223.png
App: Bildschirm “Wärmepumpe optimiert mit PV-Überschuss betreiben”
