Stiebel Eltron

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Stiebel Eltron Wärmepumpe

  • ISG web/connect (Internet Service Gateway)

  • Modbus-TCP/IP Software

Leaflet und Wärmepumpe müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wärmepumpe direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

Kompatible Geräte

  • Stiebel Eltron Wärmepumpen mit ISG web/connect und TCP/IP Software

Anschluss


Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.

Anleitung

  1. Installation und Einrichtung der Wärmepumpe und des ISG web laut Herstelleranleitung

  2. ISG Web: Öffne die Servicewelt Weboberfläche des ISG (nur im Heimnetzwerk möglich: http://servicewelt)

    1. Wähle Service

    2. Wähle Informationen

    3. Öffne den Reiter Profile

    4. Notiere den TCP Port: 502

    5. Slave-ID: 1 (unveränderlich)

  3. ISG Connect: Öffne die Servicewelt (nur im Heimnetzwerk möglich)

    1. Einstellungen → Leistungsbeeinflussung

    2. Oder Einstellungen → Energiemanagement

    3. Eingabemodus auswählen: Modbus

  4. Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent:

    1. Wähle Stiebel Eltron Heatpump aus – das Netzwerk wird durchsucht

    2. Bestätige das gefundene Gerät

    3. Die Einrichtung ist abgeschlossen

Konfiguration PV-Überschuss-Steuerung

  1. Steuerung auf PV-Überschuss einstellen (andere Möglichkeit “aus” entspricht keine Steuerung)

  2. PV-Überschuss priorisieren (hier als Bsp. Prio 1)

  3. Mindestleistung einstellen: Hier sollte der typische Verbrauch der Wärmepumpe im PV-Überschuss-Betrieb eingestellt werden - dazu den Heizungsinstallateur befragen oder per Zähler messen. Dieser Wert ist der Schwellwert für den Beginn des Überschussbetriebs.

  4. Minimale Anforderungsdauer einstellen: Hier eine Mindestlaufzeit definieren, so dass die Wärmepumpe einen Zykus, z.B. Erhöhung der Warmwassertemperatur, durchfahren kann

  5. Maximale Anforderungsdauer einstellen: Hier definieren, wie viele Stunden pro Tag die Wärmepumpe maximal erhöhten Modus sein darf

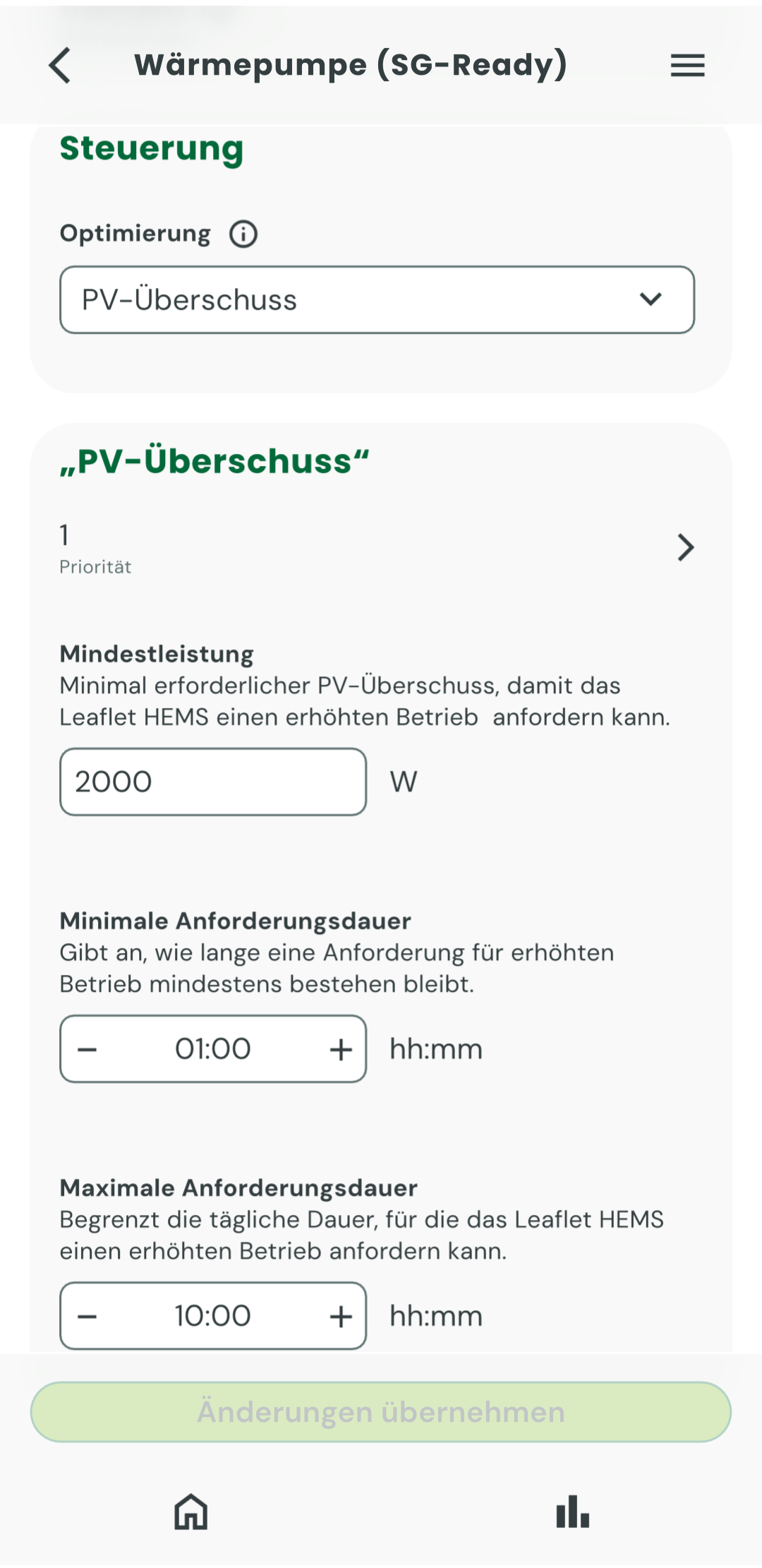

App Bildschirm Wärmepumpe optimiert mit PV-Überschuss betreiben-20260811-145223.png
App: Bildschirm “Wärmepumpe optimiert mit PV-Überschuss betreiben”
