Brötje

Voraussetzungen

• Consolinno Leaflet HEMS

• Brötje Wärmepumpe

• GTW08 Kommunikationsmodul

Leaflet und Wärmepumpe müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung beachten!

Kompatible Geräte

• BLW Eco.1

• Mono.1

Anschluss

Anleitung

1. Installation und Einrichtung des Geräts nach Herstelleranleitung

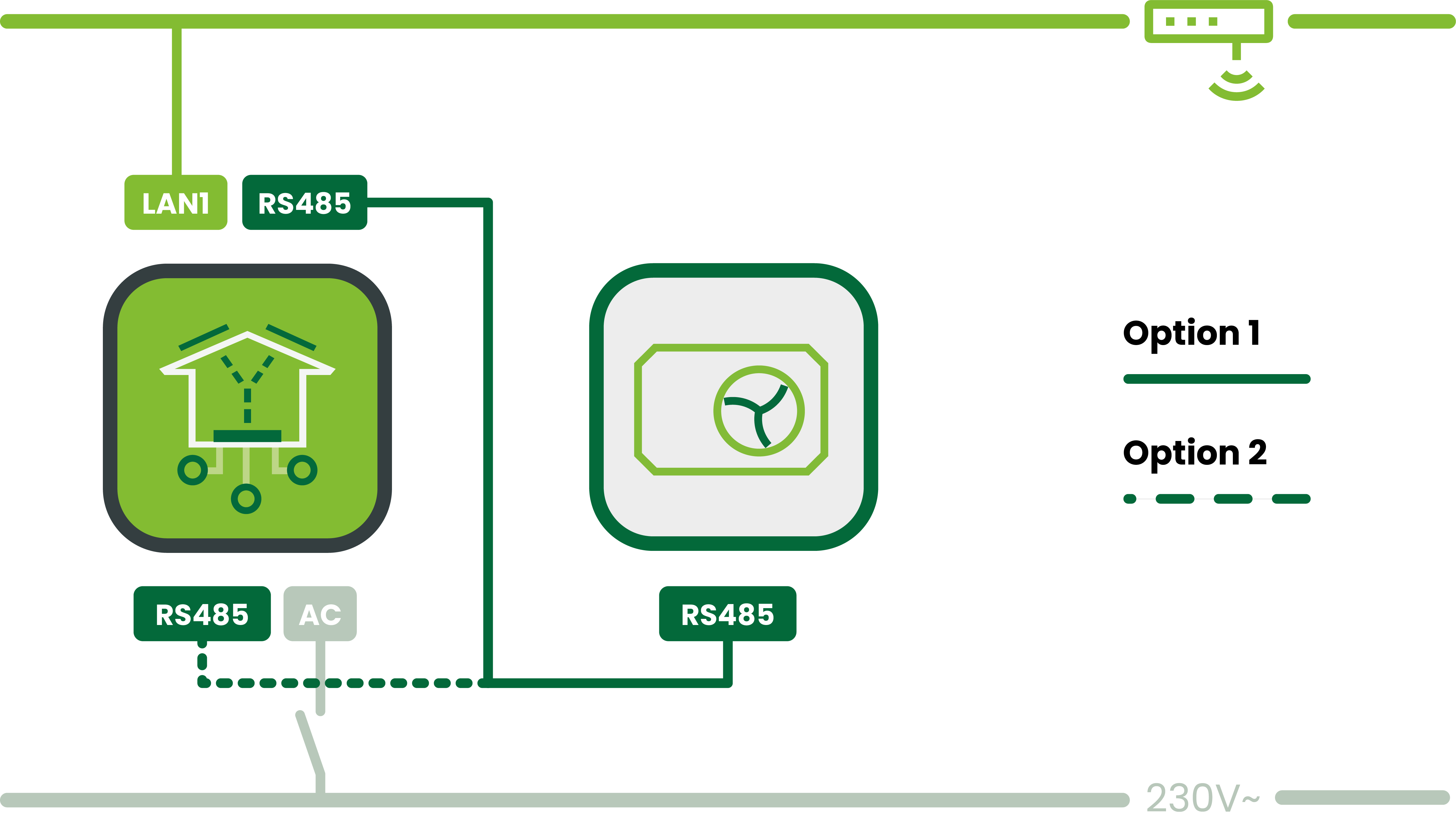

2. Stelle die Verbindung zwischen Wärmepumpe und Leaflet HEMS her:

   1. Verwende den 14-poligen Stecker des Leaflet HEMS (RS485A, RS485B)

   2. Schließe die RS485-Verkabelung am GTW08-Modul an

   3. Gleiche die Modbus-RTU-Parameter an HEMS und GTW08-Modul ab

   4. Stelle die Parameter im HEMS unter Systemeinstellungen → Modbus Master ein

   5. Stelle die Parameter an der GTW08-Platine per Drehrad (Modbus-Adresse) und DIP-Schalter (Baudrate, Parität) ein

   6. Prüfe, ob die Verbindung erfolgreich ist (LED an der GTW08-Platine leuchtet dauerhaft grün)

3. Nimm die Wärmepumpe in der Leaflet HEMS App in Betrieb:

   1. Starte den Inbetriebnahme-Assistenten

   2. Wähle Brötje BLW Eco.1 / Mono.1 aus

   3. Bestätige das gefundene Gerät

   4. Schließe die Einrichtung ab
