Lambda

Voraussetzungen

• Consolinno Leaflet HEMS

• Lambda Wärmepumpe

Leaflet und Wärmepumpe müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wärmepumpe direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

Kompatible Geräte

• Lambda Eureka EU-L 08/10/13/15/20/35

Anschluss

Anleitung

1. Installation und Einrichtung der Wärmepumpe laut Herstelleranleitung

2. Hinweis: Es gibt bei Lambda eine bisherige Sigmatek-Steuerung eine neue Sigmatek oder Hainzl Variante, dies ist beim Lambda-Plugin des Leaflet HEMS einstellbar, auch im Nachhinein in der Geräteübersicht

3. Lambda Modbus-Kommunikation freischalten:

4. Installateurszugang nutzen

5. E-Manager aktivieren und konfigurieren

6. Überheizen-Werte einstellen

7. Lambda Steuerung konfigurieren:

   1. Menü E-Manager (Energie Management) öffnen

   2. Betriebsart Automatik einstellen

   3. Verbindung zum Leaflet HEMS prüfen (Netzanschlusspunkt wird angezeigt)

   4. Modbus Client und Pos. E-Überschuss einstellen (nur Installateur)

8. Überheizen konfigurieren:

   1. Modul öffnen

   2. Einstellungen auswählen

   3. PV-Betrieb Temperaturerhöhung einstellen

9. § 14a Konfiguration (Installateurszugang):

   1. 2-Drahtkabel am Leaflet HEMS an S1, an Lambda Steuerplatine an X58 anschließen

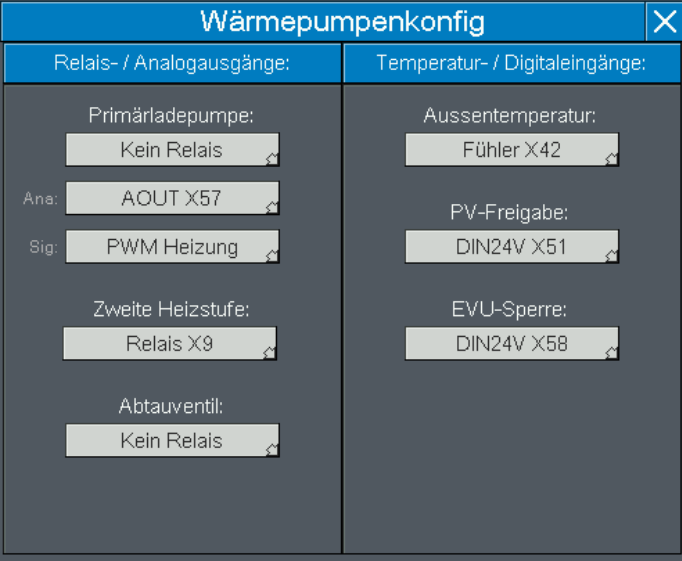

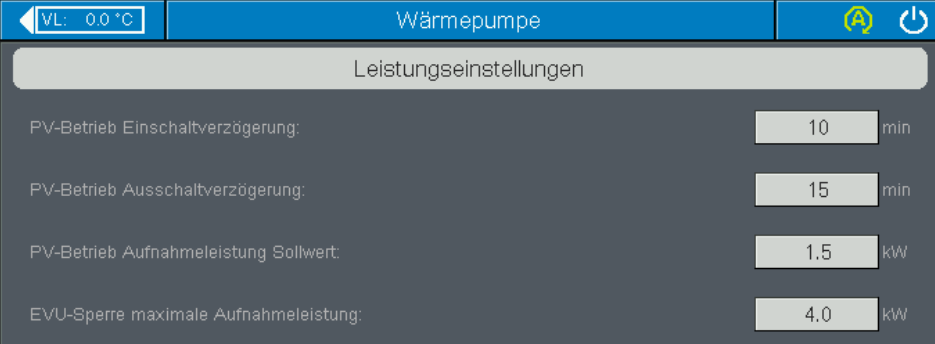

   2. In der Lambda Software unter Leistungseinstellung EVU-Sperre maximale Aufnahmeleistung einstellen (z. B. max. 4200 W) und unter Wärmepumpenkonfiguration EVU-Sperre für den Digitaleingang X58 aktivieren

10. Einrichtung in der Leaflet HEMS App:

    1. Inbetriebnahme-Assistent oder Gerät manuell hinzufügen starten

    2. Lambda Wärmepumpe aus der Liste auswählen

    3. HEMS sucht die Wärmepumpe im Netzwerk

    4. Gefundene Wärmepumpe bestätigen – Konfiguration abgeschlossen
