Voraussetzungen
-
Consolinno Leaflet HEMS (aktuelle Firmware)
-
Ochsner Air Hawk 208 C11A mit OTE-Modbus-Gateway
-
Zugang zur OTS-Regelung bzw. OTS-App der Wärmepumpe
Leaflet und Wärmepumpe müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wärmepumpe direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).
Kompatible Geräte
-
Ochsner Air Hawk 208 C11A

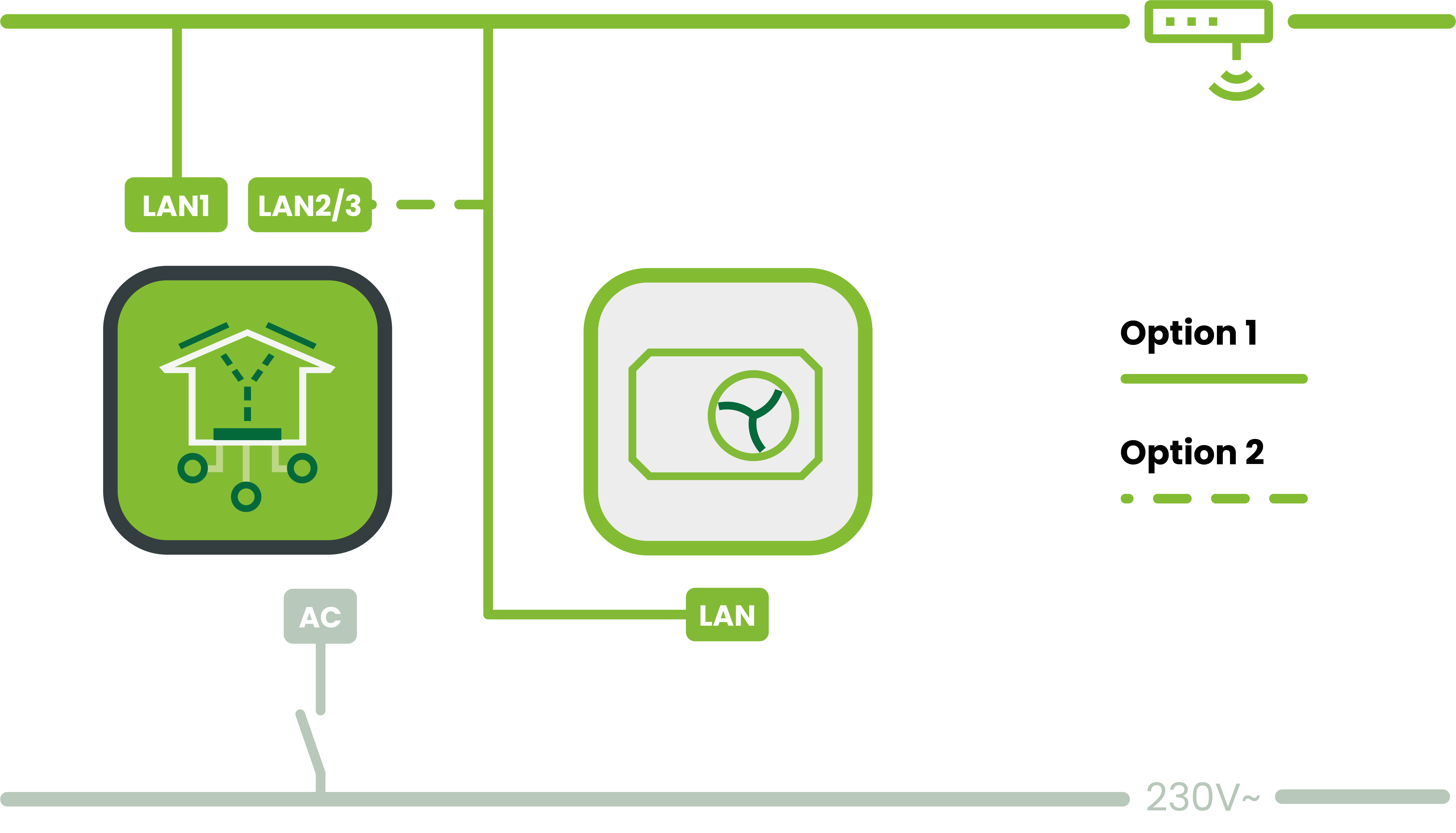

Anschluss
Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.
Anleitung
-
Installation und Einrichtung des Geräts nach Herstelleranleitung.
-
Die Wärmepumpe wird über SG-Ready gesteuert und über Modbus werden die Werte ausgelesen
-
Aktiviere Modbus-TCP: Dies muss vom Installateursbetrieb oder vom Ochsner Support durchgeführt werden
-
§14a Regelung: Stelle eine Verkabelung zwischen Leaflet HEMS S1/S2 und dem Ochsner Regler her, dazu die normal vorhandene Brücke auf der Platine entfernen - es muss ein Schaltrelais mit Öffner dazwischengeschaltet werde, so dass das Signal invertiert wird, ansonsten ist die Wärmepumpe dauerhaft gesperrt.
-
Verbinde die Wärmepumpe mit Leaflet HEMS.
-
Öffne die Leaflet HEMS App.
-
Wähle „Schraubensschlüsselmenü” → “Inbetriebnahme” - „Inbetriebnahmeassistent” oder “Gerät hinzufügen“ → „Wärmepumpe“ → „Ochsner“.
-
