Device DvModbusIR

Voraussetzungen

• Consolinno Leaflet HEMS

• Device DvModbusIR

Leaflet und Lesekopf müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung beachten!

Kompatible Geräte

• DvModbusIR

Anschluss

Anleitung

1. Installation und Einrichtung des DvModbusIR nach Herstelleranleitung

2. Positioniere den Lesekopf am EVU-Zähler

   1. Prüfe, ob die grüne LED am Lesekopf ca. alle 2 s blinkt (Werteempfang)

   2. Rote LED blinkt, wenn das Leaflet HEMS Werte abruft

3. Aktiviere die Infoausgabe am EVU-Zähler (ggf. PIN eingeben). Kontaktiere den Messstellenbetreiber, falls nötig

4. Verbinde den Lesekopf per RS485 4-Draht mit dem 14-poligen Anschluss am Leaflet HEMS

   1. A/B müssen vertauscht werden (siehe Tabelle)

   2. Kabelfarben:
      - gelb: 5 V
      - braun: GND
      - weiß: RS485 B+ → A
      - grün: RS485 A- → B

5. Stelle identische Modbus-RTU Master Einstellungen am Leaflet HEMS und am Lesekopf ein (Systemeinstellungen → Modbus-RTU)

   1. Baudrate: 19200

   2. Parität: gerade

   3. Datenbits: 8

   4. Stoppbits: 1

6. Richte den Zähler in der Leaflet HEMS App ein:

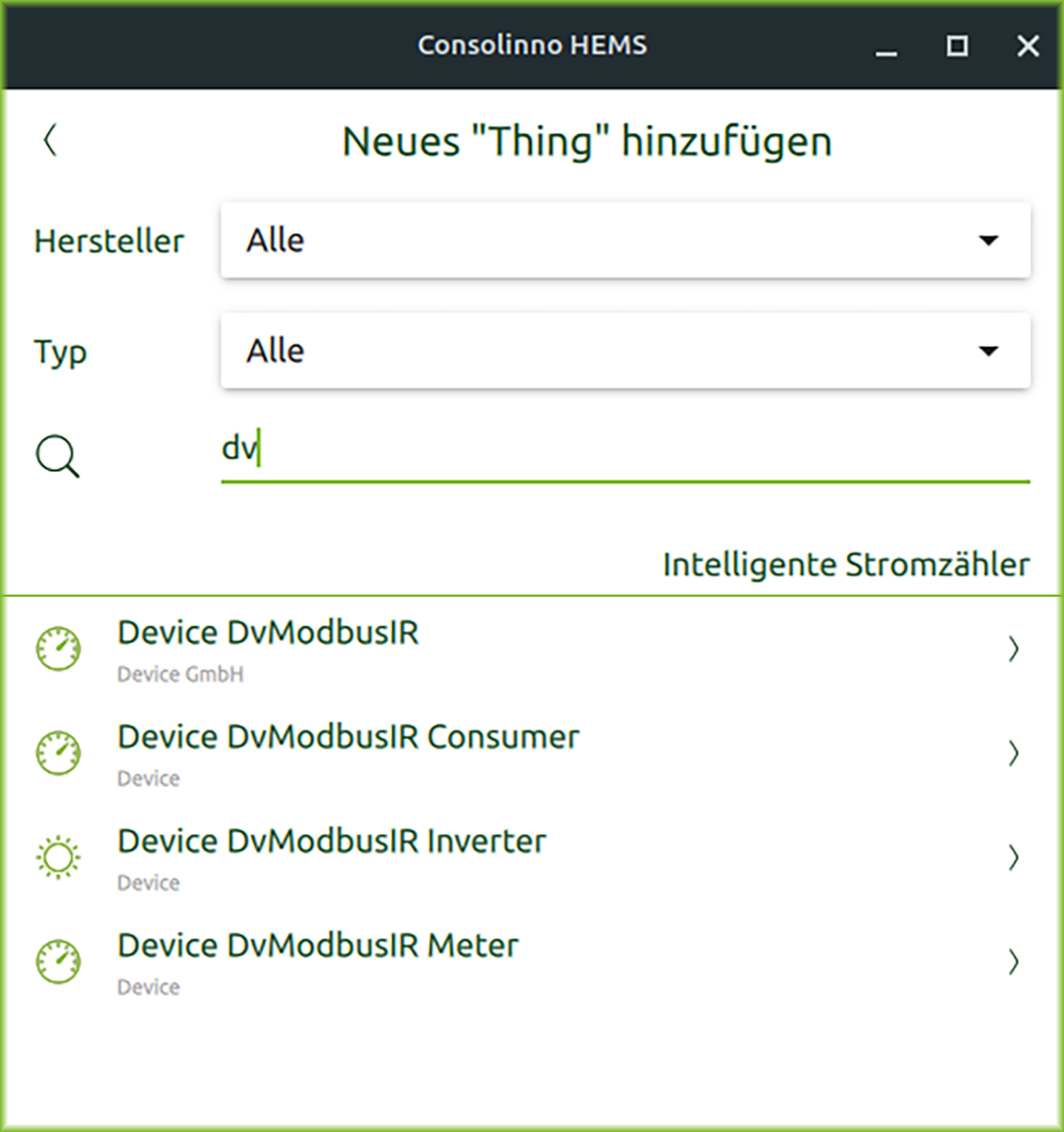

   1. Starte den Inbetriebnahme-Assistenten oder wähle Gerät manuell hinzufügen (Schraubenschlüssel → Inbetriebnahme → Gerät manuell hinzufügen)

   2. Wähle die gewünschte Zählerfunktion (Meter, Inverter, Consumer)

   3. Der oberste Eintrag ist nur für den Sonderfall Mieterstrom
