FoxESS / Chint

Voraussetzungen

• Consolinno Leaflet HEMS

• FoxESS Smart Meter

Leaflet und Zähler müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung beachten!

Kompatible Geräte

• DTSU666

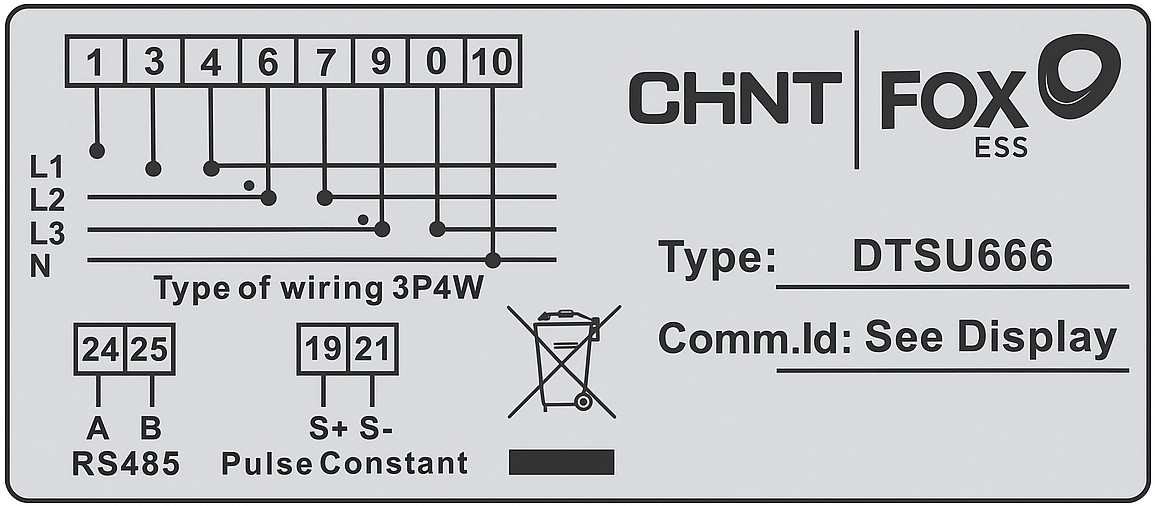

Anschluss

Anleitung

1. Installation und Einrichtung des Zählers nach Herstelleranleitung

2. Verbinde den Zähler per RS485 (2-Draht) mit dem 14-poligen Anschluss am Leaflet HEMS

   1. RS485 Anschluss A auf Pin 24

   2. RS485 Anschluss B auf Pin 25

3. Konfiguriere im Leaflet HEMS den Modbus-Master mit der ID 5 (Systemeinstellungen → Modbus-RTU → 14-poliger Stecker)

4. Falls du den Modbus über RJ45 verwendest, füge den Modbus-Anschluss mit der ID 3 hinzu und konfiguriere ihn (Systemeinstellungen → Modbus-RTU → RJ45 Stecker)

5. Stelle sicher, dass die Modbus-RTU-Master-Einstellungen (Baudrate, Parität, Datenbits) am Leaflet HEMS und am Zähler identisch sind

6. Richte das Smart Meter in der Leaflet HEMS App mit dem Inbetriebnahme-Assistenten ein

   1. Zähler am Netzanschlusspunkt (Smart Meter)

   2. Zähler zur Digitalisierung von Alt-Wechselrichtern (Inverter)

   3. Messung von Verbrauchern wie Wärmepumpe (Consumer)
