Qcells SM

Voraussetzungen

• Consolinno Leaflet HEMS

• Q.cells Smart Meter

Leaflet und Zähler müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung beachten!

Kompatible Geräte

• Q.SAVE-G3 E-Meter 3P

Anschluss

Anleitung

1. Installation und Einrichtung des Zählers laut Herstelleranleitung

2. Verbinde den Zähler per RS485 2-Drahtverbindung mit dem 14-poligen Stecker am Leaflet HEMS

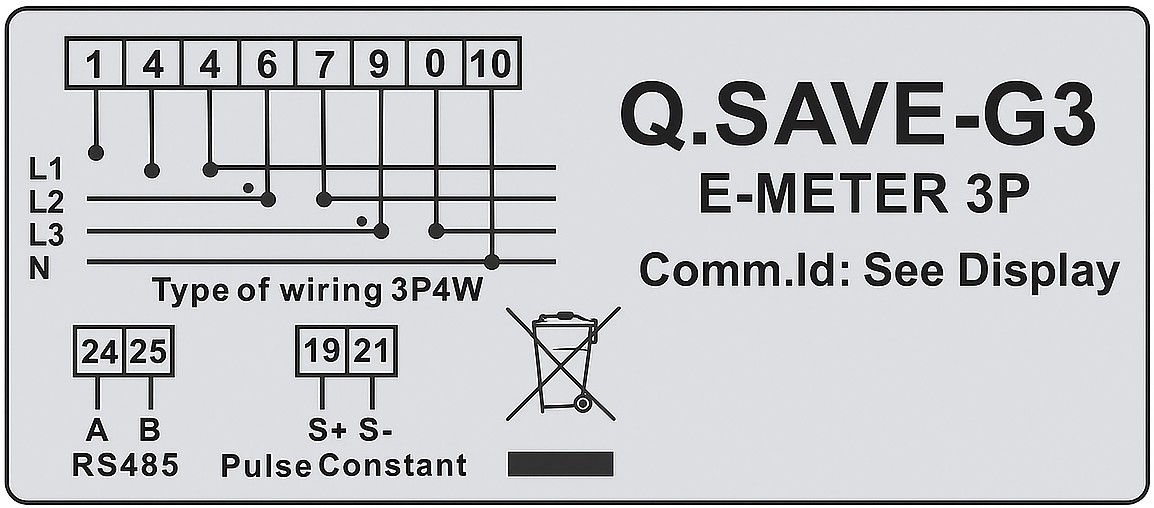

   1. RS485 Anschluss A = 24

   2. RS485 Anschluss B = 25

   3. Konfiguriere den Modbus Master mit der ID 5 (Systemeinstellungen → Modbus-RTU → 14-poliger Stecker)

3. Wenn der Modbus über RJ45 verwendet wird, füge den Modbus Anschluss mit ID 3 hinzu und konfiguriere ihn (Systemeinstellungen → Modbus-RTU → RJ45 Stecker)

4. Stelle sicher, dass die Modbus-RTU Master Einstellungen am Leaflet HEMS und am Zähler identisch sind (Baudrate, Parität, Datenbits)

5. Richte das Smart Meter in der Leaflet HEMS App per Inbetriebnahme-Assistent ein:

   1. Wähle Smart Meter (Netzanschlusspunkt)

   2. Wähle Inverter (Digitalisierung von Alt-Wechselrichtern)

   3. Wähle Consumer (Messung von Verbrauchern, z. B. Wärmepumpe)
