ABB

Voraussetzungen

  • Consolinno Leaflet HEMS

  • ABB Terra Wallbox

Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wallbox direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!

Kompatible Geräte

  • ABB Terra

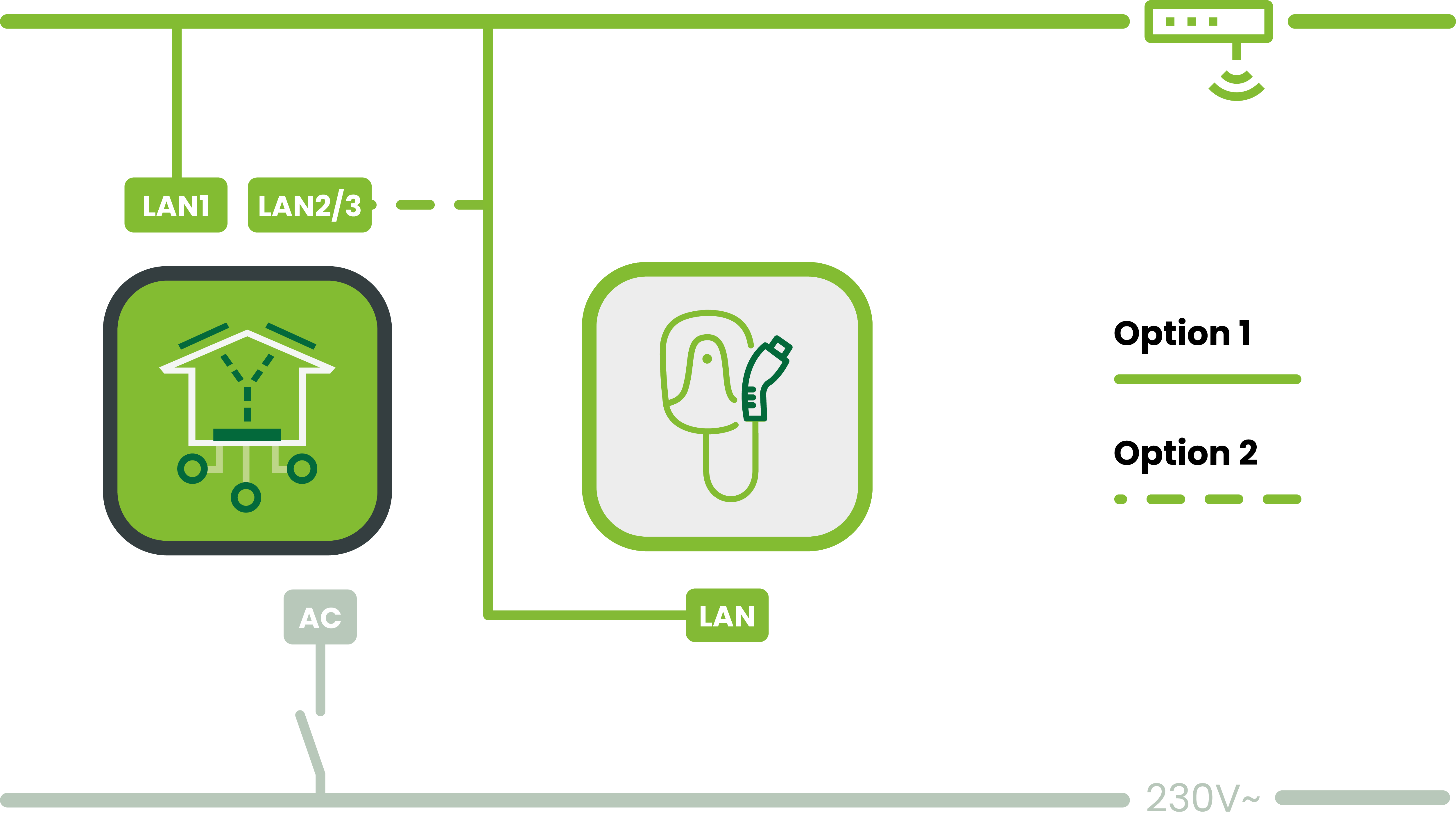

Anschluss (Modbus-TCP)


Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.

Leaflet und Wallbox müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung beachten!

HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!

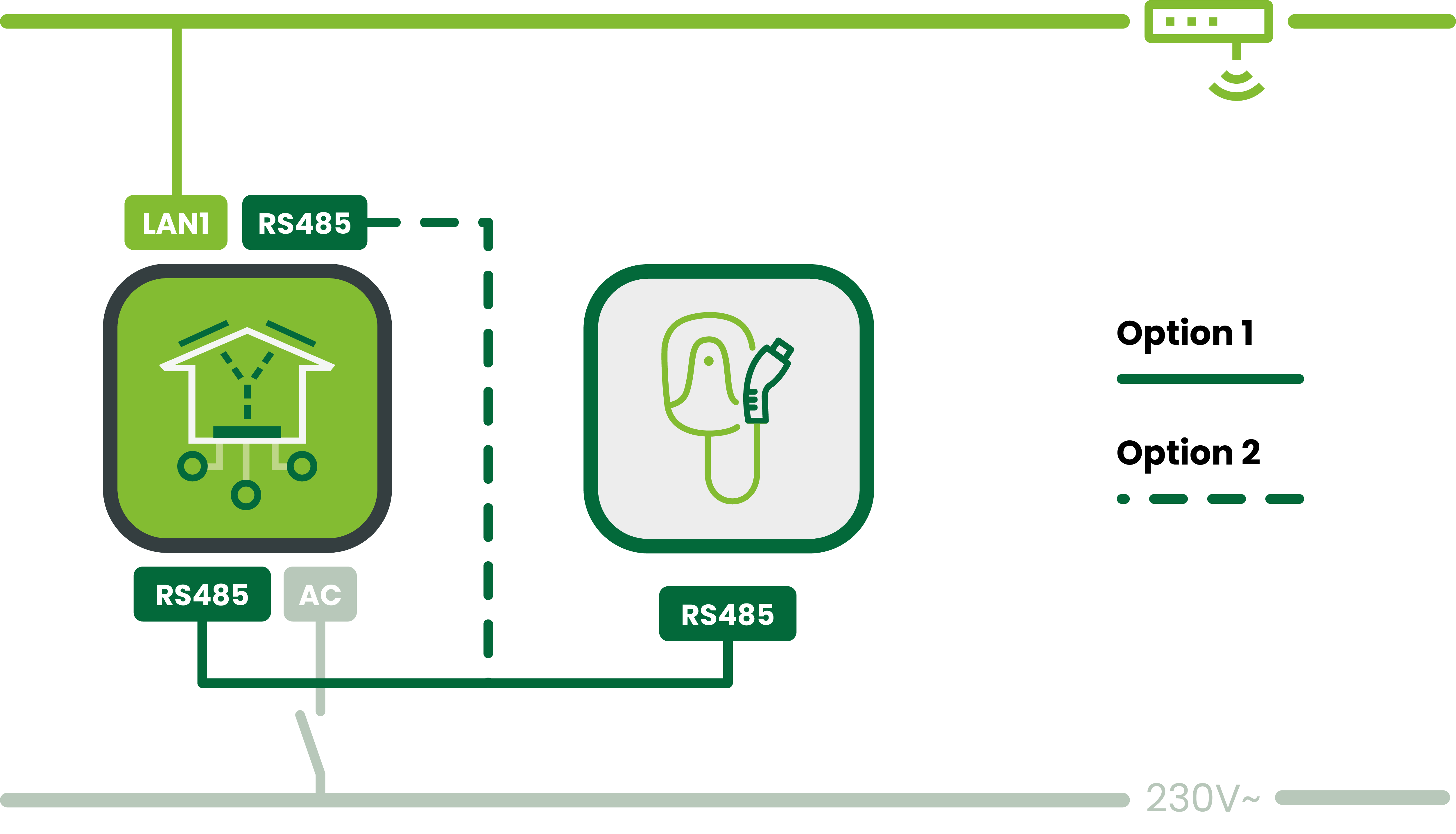

Anschluss (Modbus-RTU)


Anleitung

  1. Installation und Einrichtung des Geräts nach Herstelleranleitung

  2. Konfiguriere die Verbindung zur Wallbox - diese Wallbox weist als Besonderheit auf, dass die Einbindung ins Heimnetzwerk via WLAN passieren muss, aber das LAN-Kabel trotzdem angeschlossen werden muss, da die Modbus-Kommunikation darüber passiert

  3. Installiere die ABB Apps Charger Sync und Terra Config

  4. Richte das WLAN in der Charger Sync App ein:
    a. Stelle eine Bluetooth-Verbindung zur Wallbox her
    b. Richte das lokale WLAN ein (RJ45-LAN ist für Modbus reserviert)

  1. Öffne die Terra Config App (Bluetooth-Verbindung)

  2. Gib Product Code und Pin Code ein (liegen der Wallbox bei)

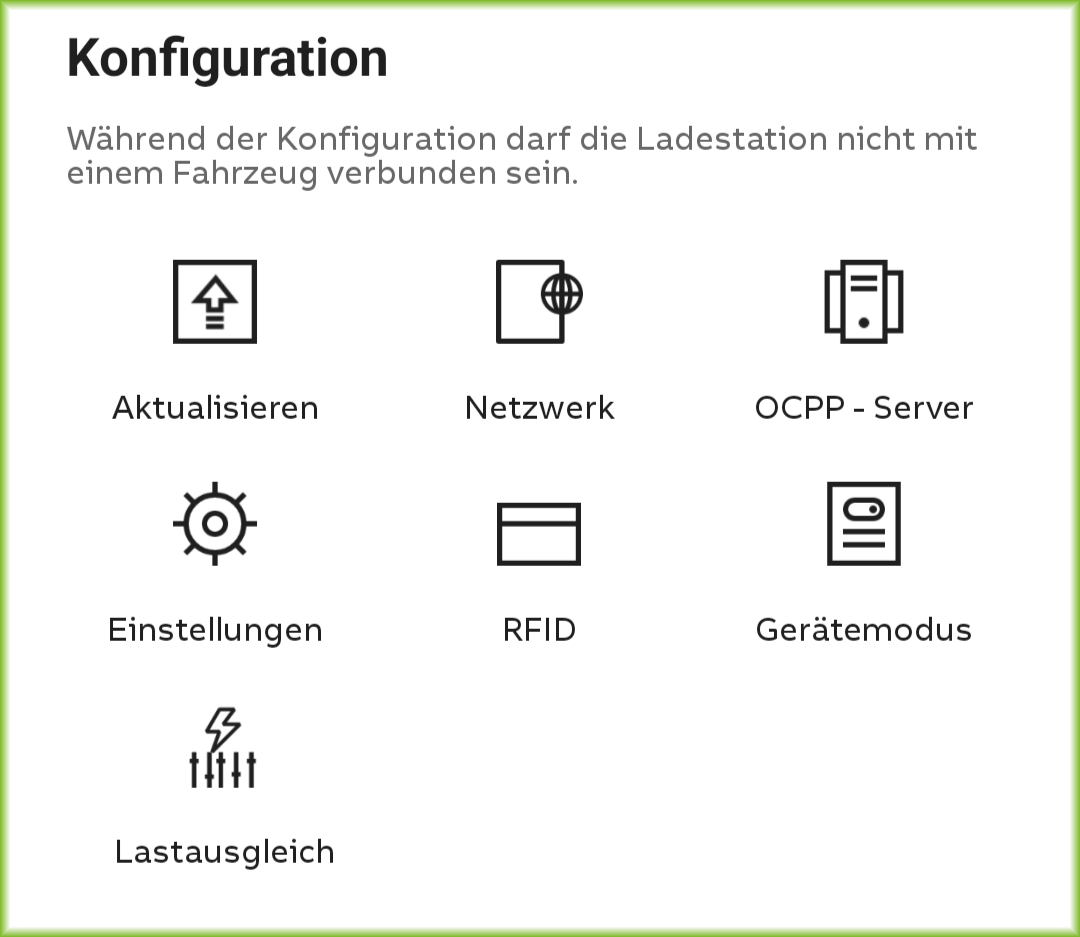

  3. Öffne im Menü Konfiguration → Lastausgleich

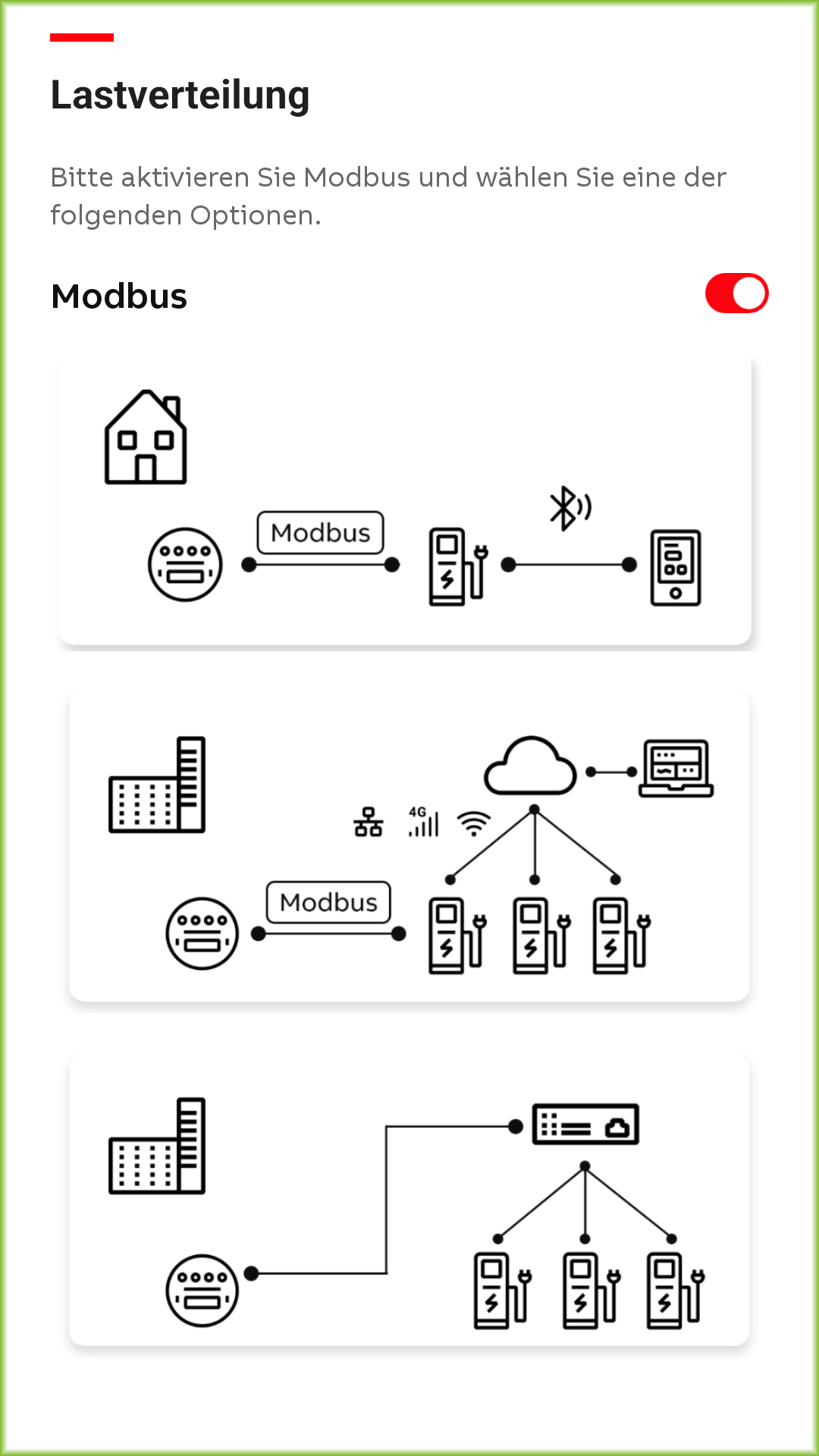

  1. Wähle die unterste Option Lokaler Controller

  2. Wähle Modbus-TCP oder Modbus-RTU

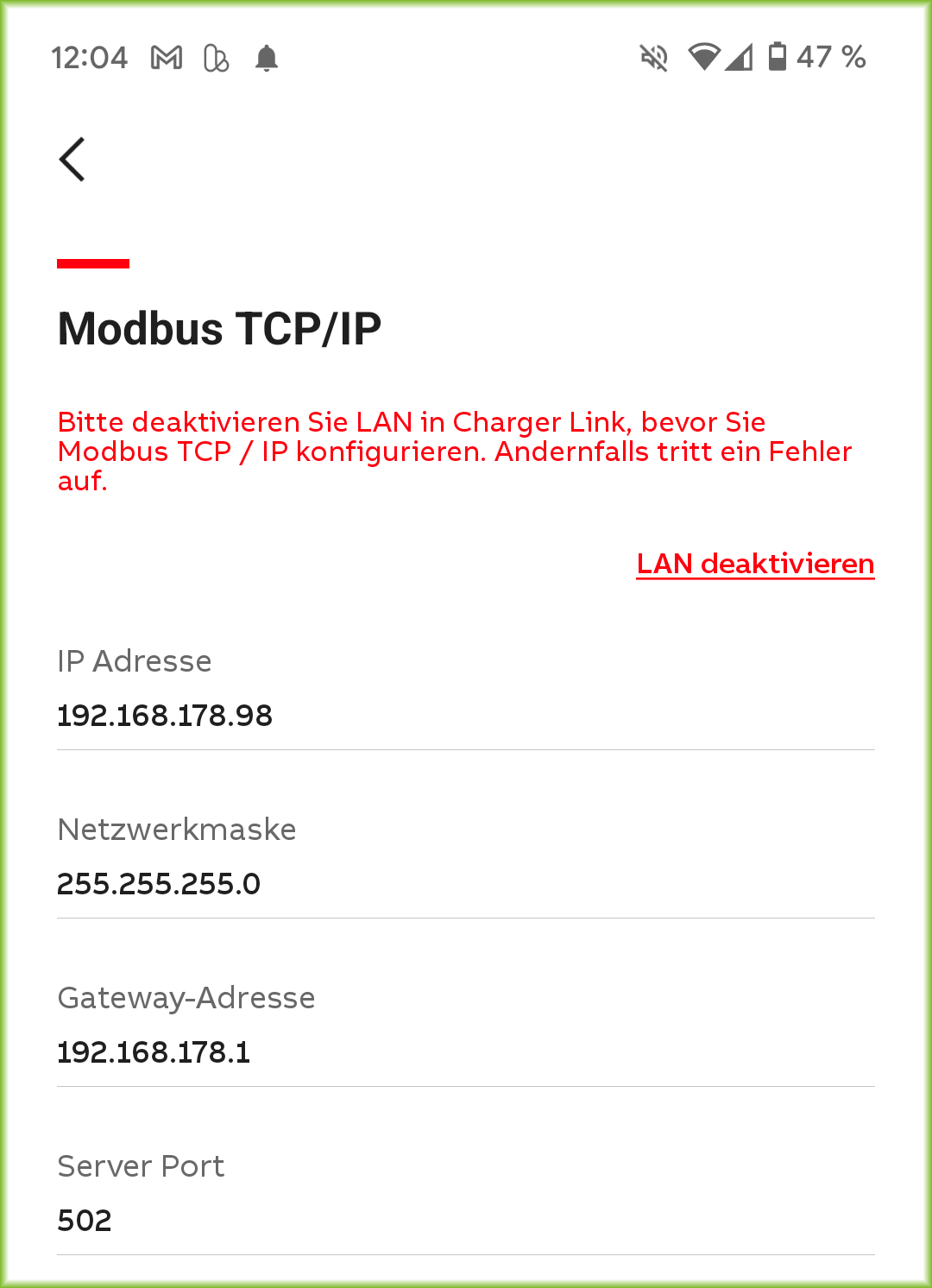

  1. Für Modbus-TCP:
    a. Vergib eine feste IP-Adresse für die Wallbox
    b. Trage Subnetz und IP-Adresse des Routers ein
    c. Setze als Server Port den Wert 502

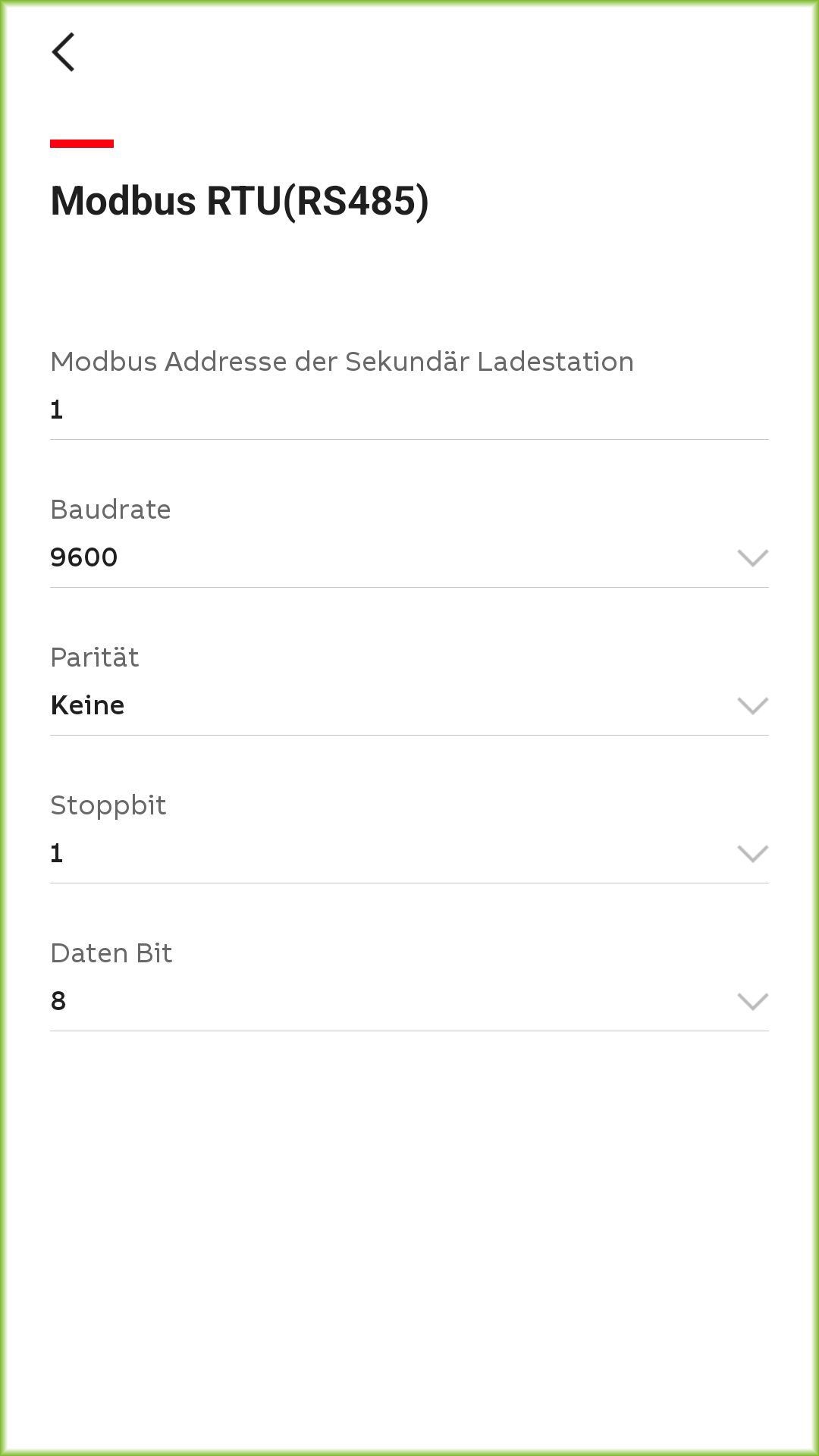

  1. Für Modbus-RTU (RS485):
    a. Stelle Baudrate, Parität und Datenbits an Leaflet HEMS und Wallbox identisch ein
    b. Wähle in der ABB App eine freie Modbus-Adresse (1–20)
    c. Übertrage die Werte in der Leaflet HEMS App unter Systemeinstellungen → Modbus-RTU

Screenshot_20240731-164720 1.png

  1. Starte den Inbetriebnahme-Assistenten in der Leaflet HEMS App und füge die ABB Wallbox hinzu
