Hardy Barth

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Hardy Barth Wallbox

Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wallbox direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!

Kompatible Geräte

  • cPH2 11kW

  • cPH2 22kW

  • cPµ2

  • MICRO cPμ2

  • Aktuell ist jeweils nur 1 Ladepunkt nutzbar!

Anschluss

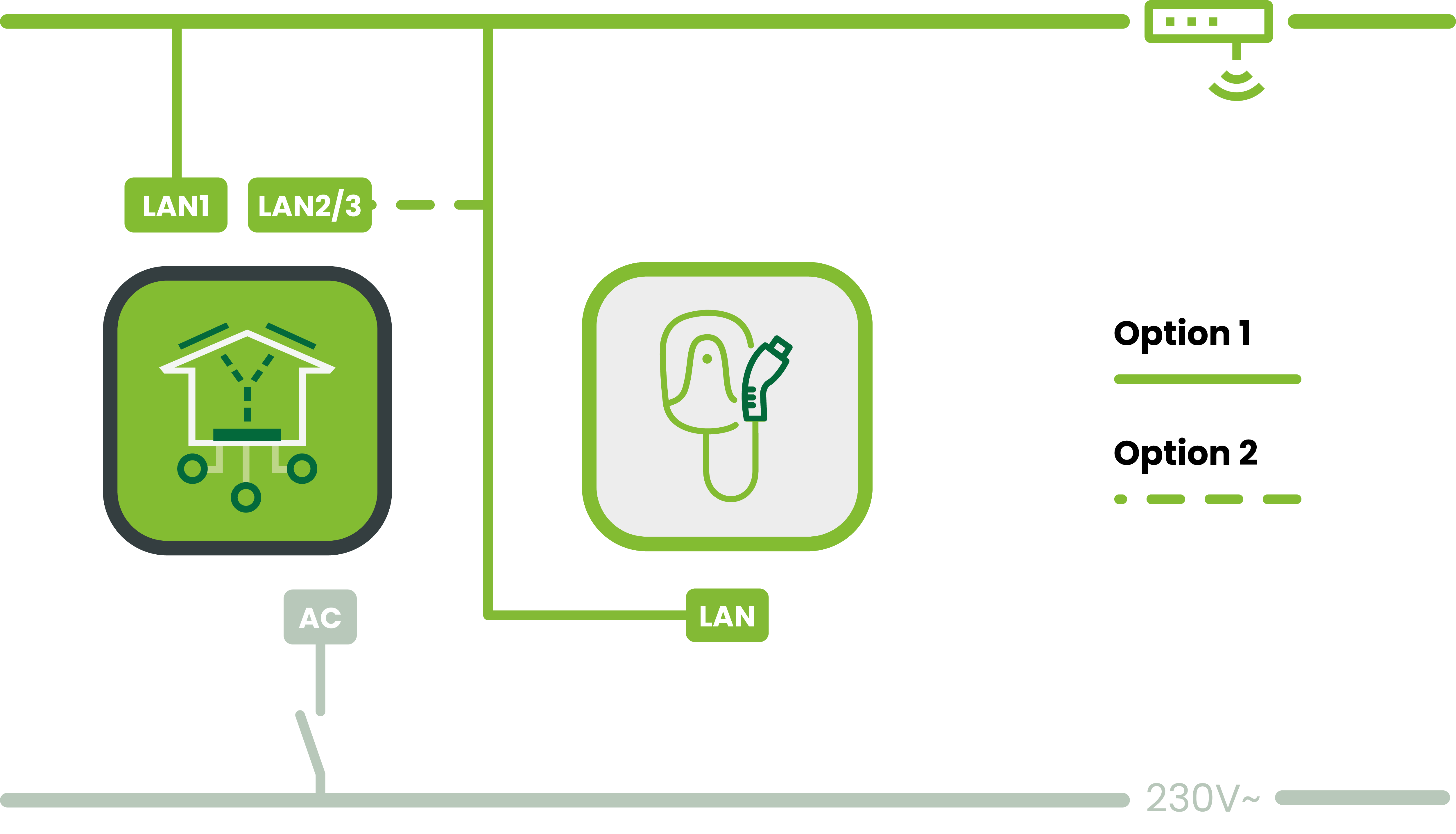

Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.

Anleitung

  1. Installation und Einrichtung der Wallbox nach Herstelleranleitung

  2. Vorkonfiguration der Wallbox

  3. Laptop direkt mit der Wallbox verbinden (LAN Buchse intern in der Wallbox)

    1. IP-Adresse ist vorkonfiguriert und muss geändert werden: 169.254.12.53 (54/55/56)

    2. IP Adresse umstellen auf DHCP oder auf eine statische IP Adresse im selben Netzwerk

  1. Dazu Network Options öffnen und auf eigenes Netzwerk konfigurieren

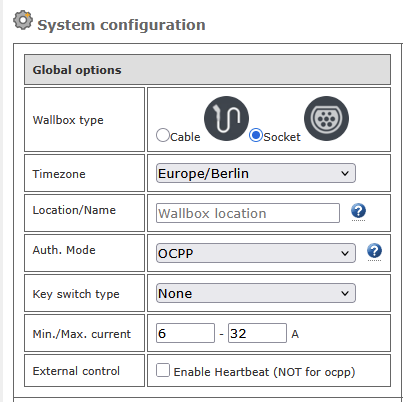

  1. Unter Global Options Auth. mode auf OCPP stellen


  1. OCPP Konfiguration durchführen

    1. OCPP “Enable”

    2. Leaflet IP eintragen

    3. Achtung hier mit /Barth am Schluß

    4. Schema: ws://192.xxx.xxx.xxx:9000/Barth

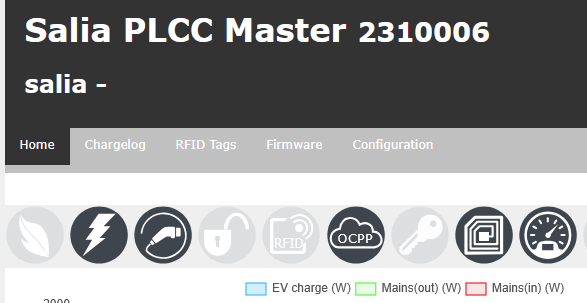

  1. Nach erfolgter Konfiguration wird im Hardy Barth Backend unter Home OCPP aktiv gezeigt



  1. Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent:

    1. Hardy Barth auswählen

    2. Wallbox wird gesucht

    3. Gefundene Wallbox bestätigen

    4. Die Einrichtung ist abgeschlossen
