EVBox

Voraussetzungen

  • Consolinno Leaflet HEMS

  • EVBox Elvi mit OCPP

Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wallbox direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!

Kompatible Geräte

  • Elvi

Anschluss


Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.

Anleitung

  1. Installation und Einrichtung der Wallbox laut Herstelleranleitung

  2. Konfiguriere das Netzwerk:

    1. Öffne die EVBox Connect App

    2. Verbinde die Wallbox per Bluetooth mit der App

    3. Richte das WLAN in der App ein

  1. Aktiviere OCPP:

    1. Starte den Installationsmodus (Sicherheitscode siehe Unterlagen)

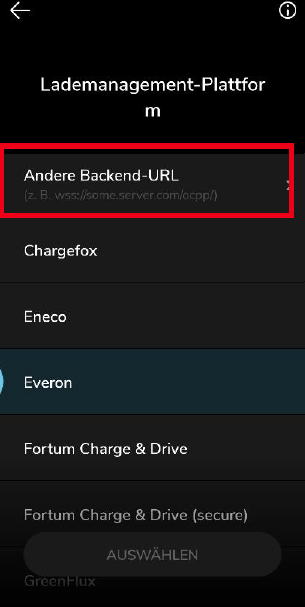

    2. Öffne den Menüpunkt Lademanagement-Plattform

    3. Wähle Andere Backend-URL

    4. Gib die Backend-IP ein: ws://192.xxx.xxx:9000

    5. Speichere die Einstellungen

  2. Deaktiviere RFID (empfohlen):

    1. Öffne Zugangskontrolle Ladestation

    2. Setze Mit Karte/Schlüsselanhänger auf deaktiviert


  1. Integriere die Wallbox in der Leaflet HEMS App:

    1. Starte den Inbetriebnahme-Assistent

    2. Wähle EVBox Elvi

    3. Bestätige die gefundene Wallbox
