Alfen

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Alfen Wallbox mit Load Balancing Active Lizenz

Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wallbox direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!

Kompatible Geräte

  • Alfen Eve Single Pro-Line

Anschluss


Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.

Anleitung

  1. Installation und Einrichtung der Wallbox nach Herstelleranleitung

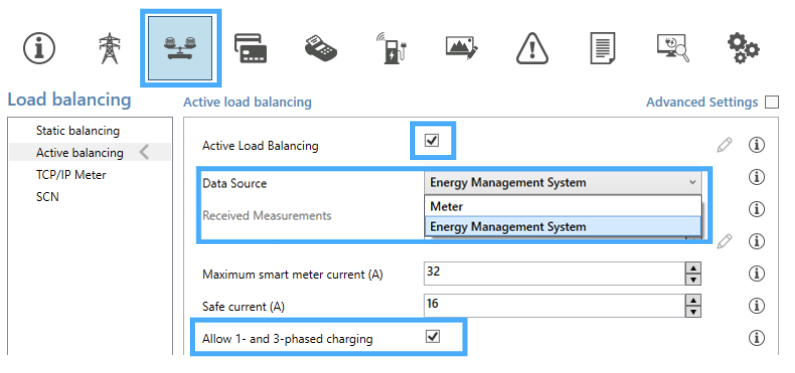

  1. Konfiguriere die Wallbox mit dem ACE Service Installer (Installateurszugang und Freischaltung erforderlich)

    1. Öffne Einstellungen → Load Balancing

    2. Setze Active Load Balancing auf EIN

    3. Wähle als Data Source: Energy Management System

    4. Stelle den Current korrekt ein (16A oder 32A)

    5. Aktiviere Allow 1- and 3-phased charging


  1. Starte die Einrichtung der Wallbox in der Leaflet HEMS App mit dem Inbetriebnahme-Assistenten

Hinweis: Die Funktion Active Load Balancing ist kostenpflichtig und muss nachträglich freigeschaltet werden. Nach dem Kauf wird der Lizenzschlüssel aktualisiert.
