Mennekes Amtron | Leaflet HEMS

Voraussetzungen

Consolinno Leaflet HEMS
Mennekes Amedio Professional oder Amtron Charge Control (EEBus) Professional oder Amtron Charge Control (EEBus)

Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wallbox direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!

Kompatible Geräte

Amtron Charge Control
Amtron Professional

Anschluss

Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.

Anleitung

Installation und Einrichtung der Wallbox nach Herstelleranleitung
Melde dich im Mennekes Webinterface der Wallbox als Operator an (Passwort siehe Amtron Handbuch)
Führe ein Firmware-Update durch (Version >5.22)
Konfiguriere das Lastmanagement:
1. Gib den maximalen Ladestrom ein
2. Aktiviere EEBus
3. Deaktiviere alle weiteren Protokolle (SEMP, Modbus etc.)
Konfiguriere die Installation:
1. Gib den maximalen Ladestrom an
2. Gib die 1/3-Phasen Ladung an
3. Gib die Phasendrehrichtung an
Aktiviere unter Authorisierung das kostenlose Laden
Speichere die Einstellungen und starte die Wallbox neu

Richte die Wallbox in der Leaflet HEMS App ein:
1. Starte den Inbetriebnahme-Assistenten

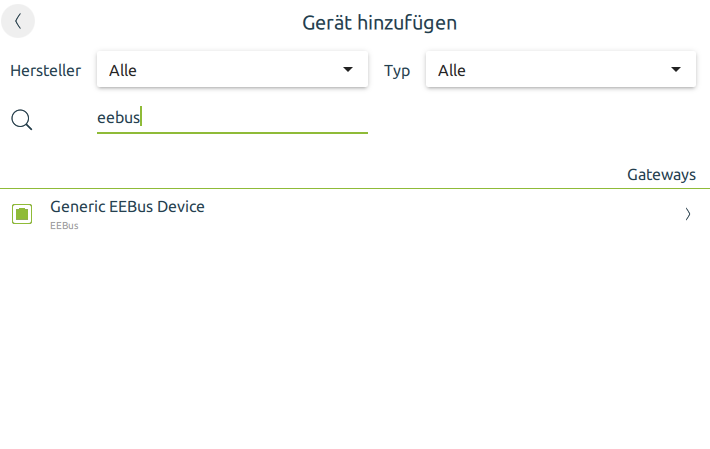

2. Wähle Generic EEBus Device (unter Gateways)
3. Warte, bis das EEBus Gerät gefunden wird
4. Bestätige die gefundene Wallbox – die Einrichtung ist abgeschlossen
