Fox ESS EV Charger

Voraussetzungen

  • Consolinno Leaflet HEMS

  • FoxESS EV Charger

  • WLAN-Verbindung am Installationsort der Wallbox

Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden.

Wichtig: Verwenden Sie nicht gleichzeitig die HEMS-App und die Wallbox-App zur Steuerung. Dies könnte zu Ladeproblemen führen.

Kompatible Geräte

  • A7300S1 (7,3kW 1-phasig)

  • A011KP1 / S1 (11kW)

  • A022KP1 / S1 (22kW)

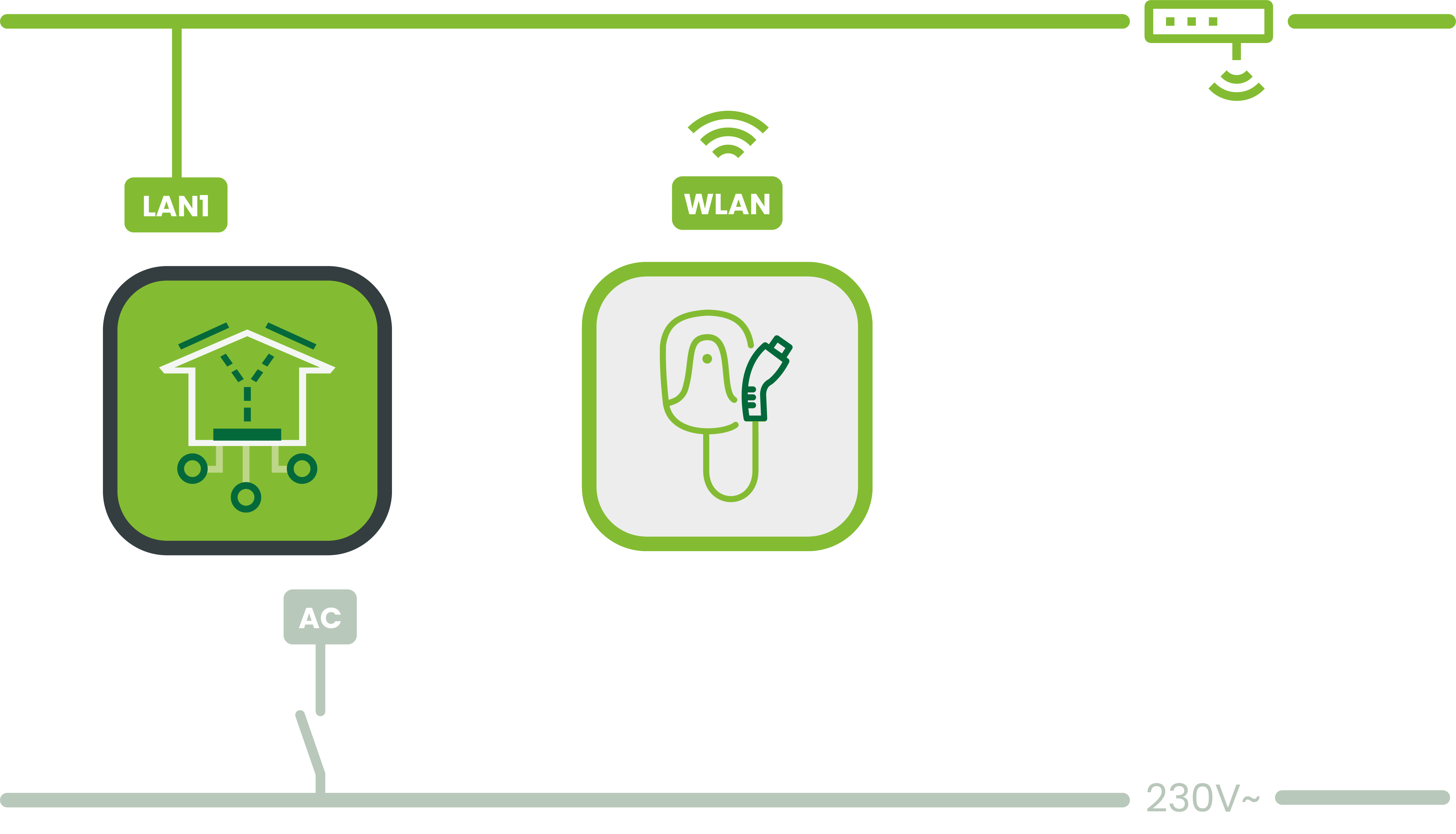

Anschluss


Anleitung

  1. Installation und Einrichtung der Wallbox nach Herstelleranleitung

  2. Konfiguriere das Netzwerk:

    1. Aktiviere Bluetooth am Smartphone

    2. Öffne die Elite Charger App und lege einen Account an

    3. Füge die Wallbox hinzu

    4. Konfiguriere das WLAN: Verbinde die Wallbox mit dem Heimnetzwerk

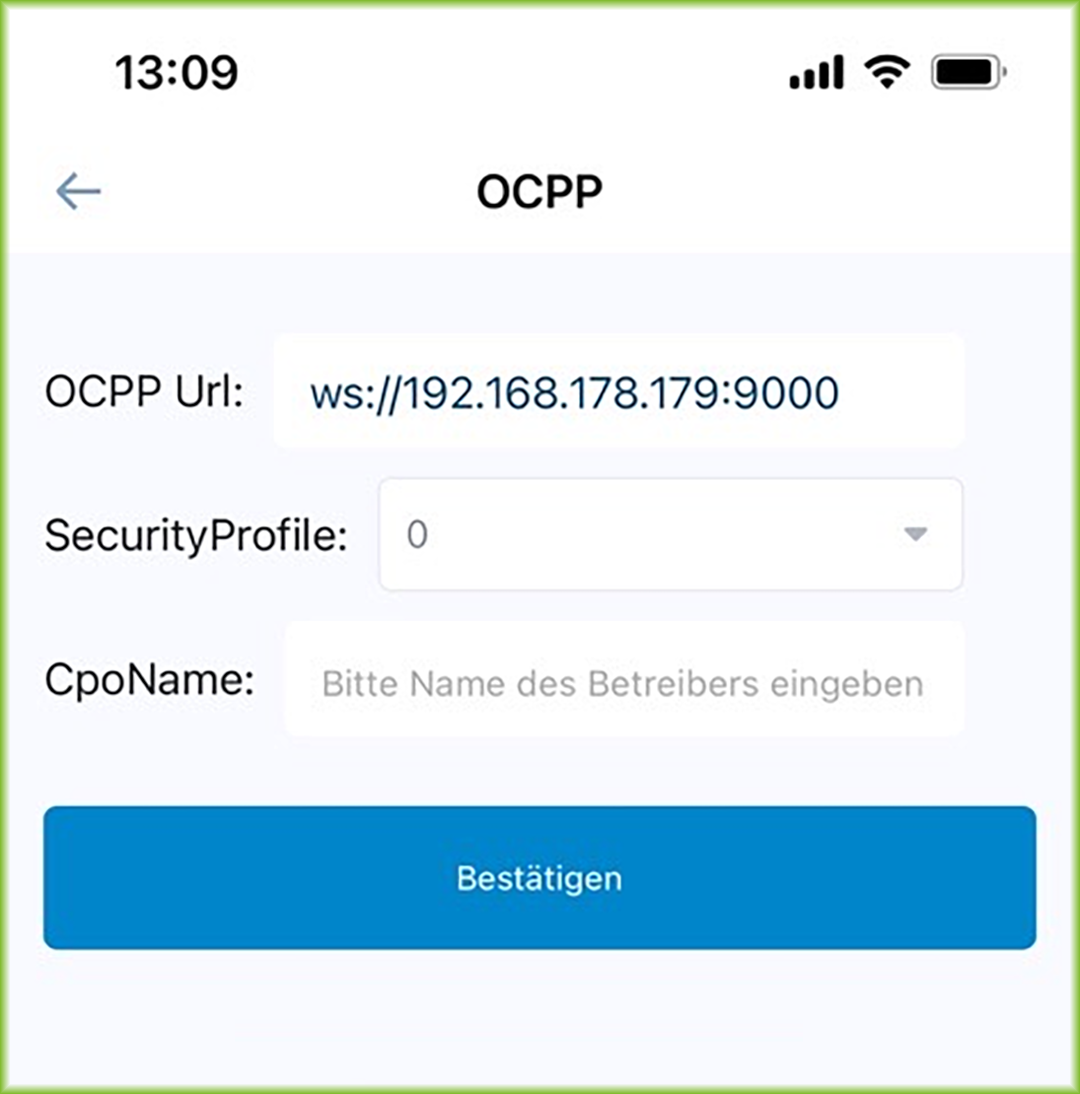

  1. Konfiguriere OCPP:

    1. Trage die IP-Adresse des Leaflet HEMS als OCPP-Server ein und bestätige


  1. Integriere die Wallbox in Leaflet HEMS:

    1. Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent

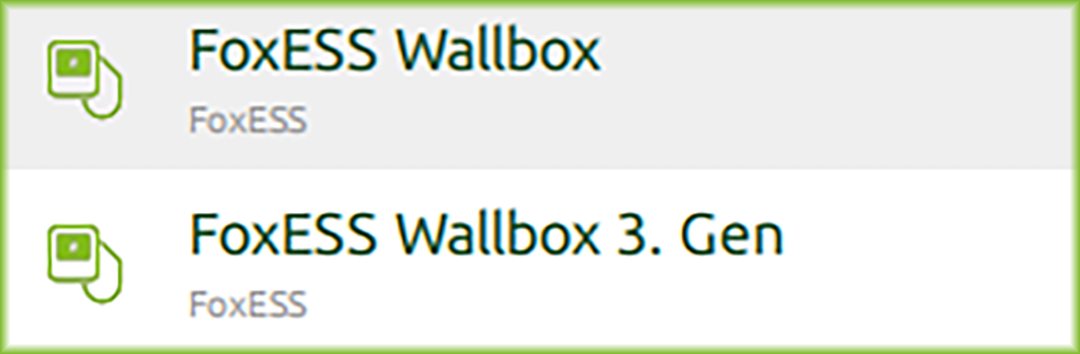

    2. Wähle Fox ESS Wallbox

    3. Die OCPP Wallbox wird gesucht

    4. Gefundene Wallbox bestätigen – Einrichtung ist abgeschlossen
