KACO TL3

Voraussetzungen

  • Consolinno Leaflet HEMS

  • KACO Wechselrichter

Leaflet und Kaco Wechselrichter müssen sich im selben Netzwerk befinden.

Kompatible Geräte

  • KACO blueplanet 50.0 TL3

  • KACO blueplanet 60.0 TL3

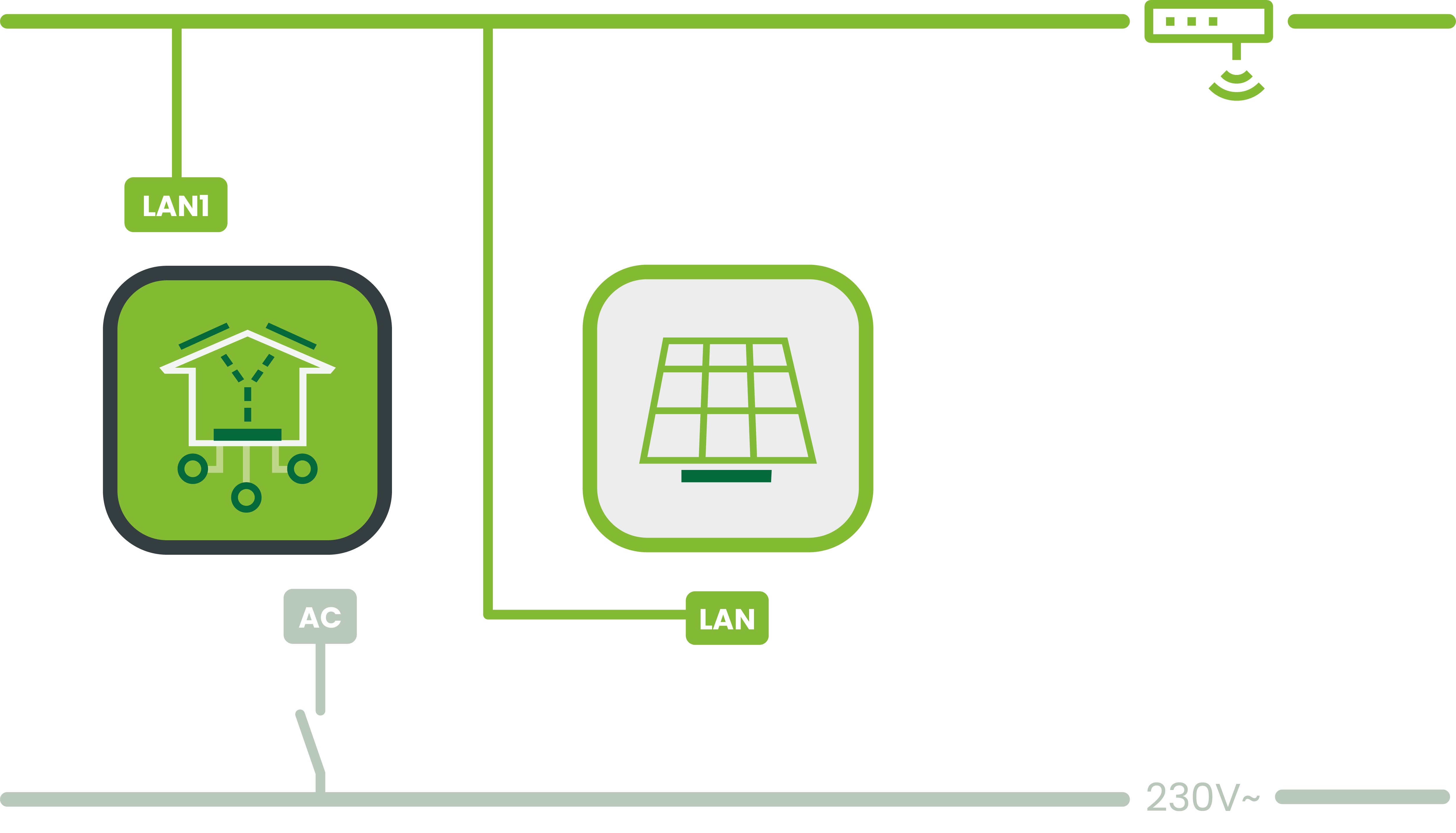

Anschluss
50.0/60.0 TL3

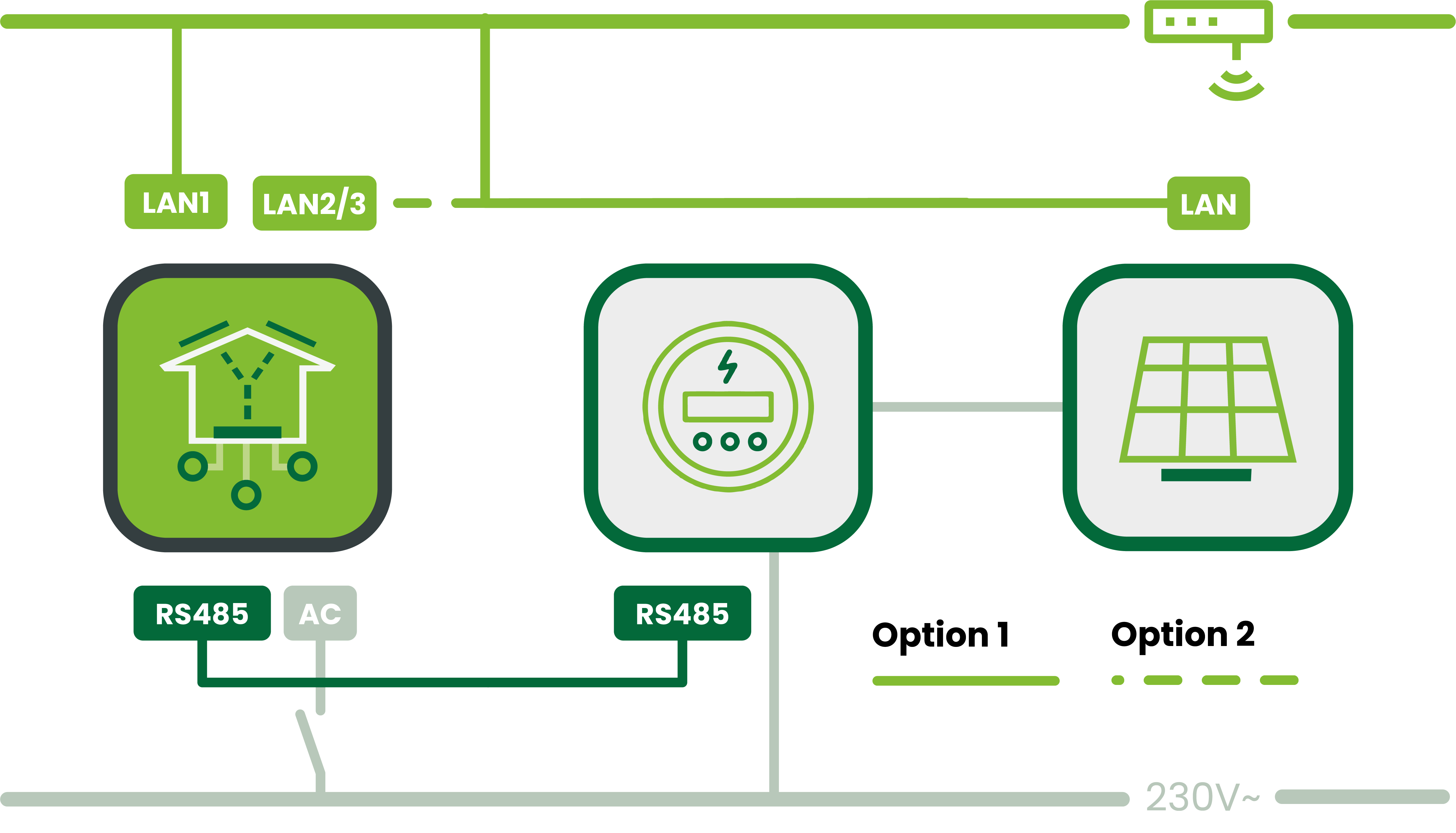

Anschluss
50.0/60.0 TL3+SDM630


Anleitung

  1. Installation und Einrichtung des Wechselrichters laut Herstelleranleitung

  2. Konfiguriere das Netzwerk am Wechselrichter:

    1. Öffne das Menü am Gerät oder die Weboberfläche

    2. Aktiviere Netzwerkdienste → Modbus-TCP → Betriebsmodus

    3. Schreibzugriff wird nicht benötigt

    4. Setze Port auf 502

    5. Modbus-TCP ist jetzt aktiviert

  1. Integriere den Wechselrichter in der Leaflet HEMS App:

    1. Starte den Inbetriebnahme-Assistenten

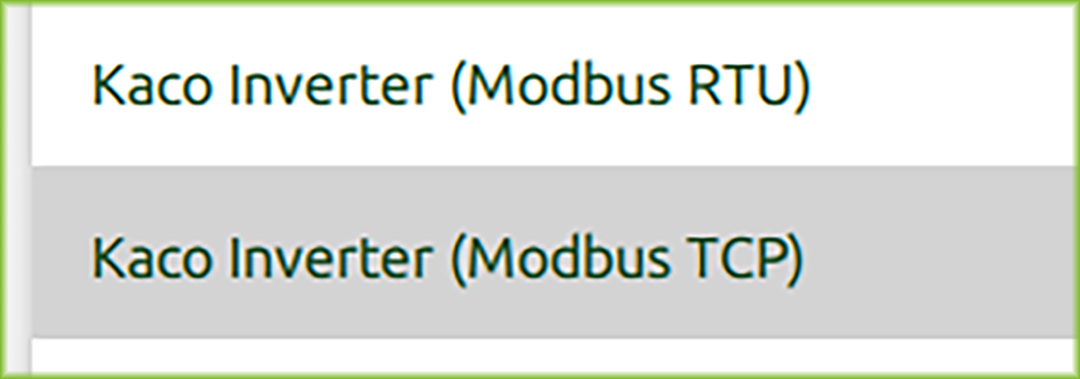

    2. Wähle KACO Modbus-TCP

    3. Gib die Modbus ID und Modbus Port = 502 ein und bestätige

    4. Bei mehreren KACO WR: Jede Modbus ID muss unterschiedlich sein
