Voraussetzungen
-
Consolinno Leaflet HEMS
-
Sungrow Wechselrichter
Leaflet und der Wechselrichter müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann der Wechselrichter direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).
Kompatible Geräte
-
SG-Serie (Modbus-RTU/TCP)

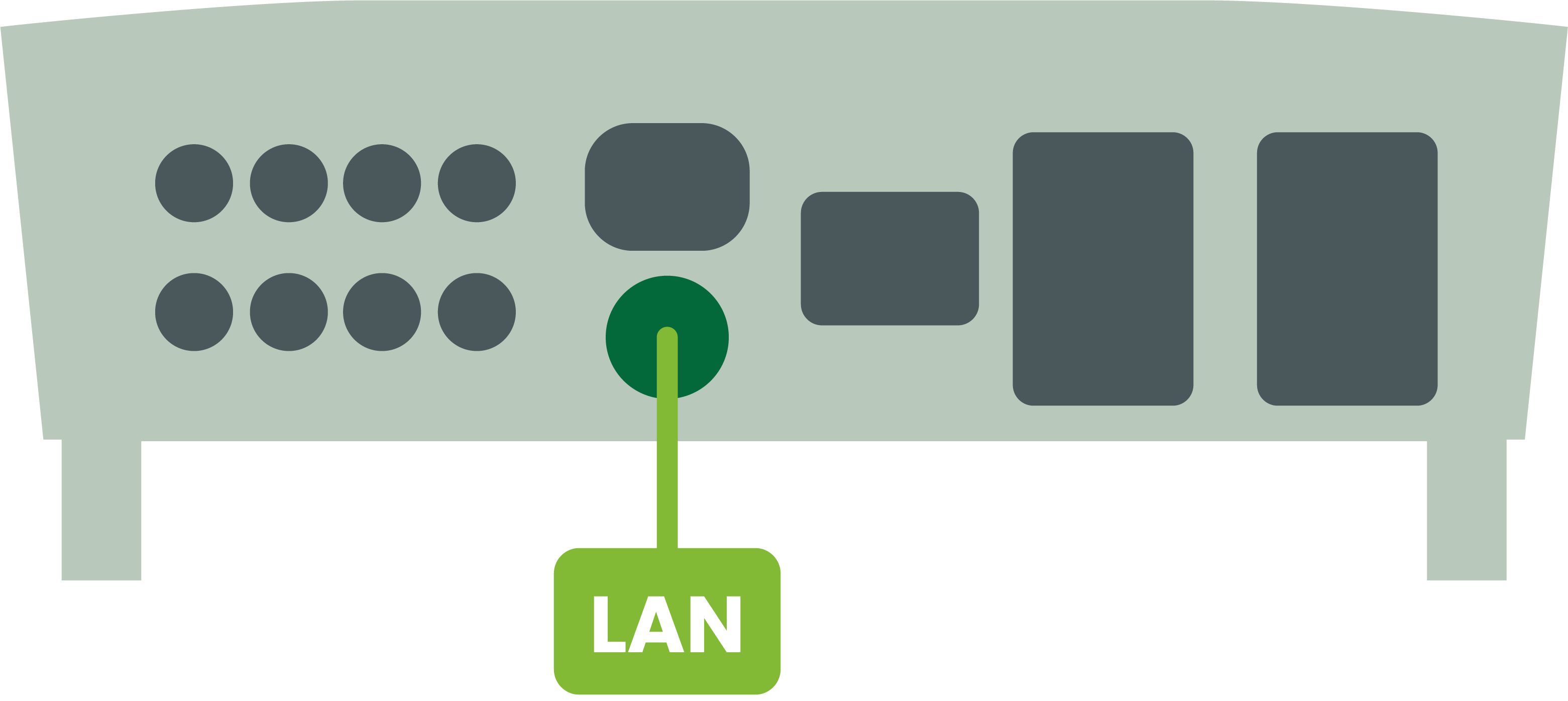

Anschluss Modbus-TCP
Anschluss Modbus-RTU
Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.
Anleitung
-
Installation und Einrichtung des Wechselrichters nach Herstelleranleitung
-
Stelle die Verbindung zwischen Wechselrichter und Leaflet HEMS her:
a. Für Modbus-TCP: Netzwerkkabel an COM1 (SG-Serie) oder LAN (SH-Serie) anschließen und mit Heimnetzwerk verbinden
b. Für Modbus-RTU: COM2 RJ45-Anschluss am Wechselrichter mit 14-poligem Stecker am Leaflet HEMS verbinden (A, B)
-
Aktiviere Modbus-TCP in der iSolarCloud App:
a. Öffne die iSolarCloud App
b. Wähle Com Module 1 (Dongle)
c. Einstellungen → Allgemeine Parameter → AP Hotspot aktivieren
d. Öffne Weitergabekonfiguration
e. Aktiviere Modbus (Port 502) -
Richte den Wechselrichter in der Leaflet HEMS App ein:
a. Starte den Inbetriebnahme-Assistenten
b. Wähle Sungrow SG Inverter aus
c. Bestätige das gefundene Gerät
d. Schließe die Einrichtung ab
