SolaX Hybrid G4

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Solax Hybrid Wechselrichter

  • Solax Pocket WiFi oder Pocket LAN

Kompatible Geräte

  • X3 Hybrid G4

Update des Solax Dongle unbedingt nötig:

  • Solax WiFi3.0 - Firmware Version 3.017.02 or above

  • Solax WiFi+LAN - Firmware Version 1.003.11 or above

Der Solax Hybrid G4 Wechselrichter kann per Modbus-TCP oder Modbus-RTU verbunden werden!

Falls auch eine Solax Wallbox vorhanden ist, muss der Wechselrichter per Modbus-TCP verbunden sein.

Anschluss (Modbus-TCP)


Anschluss (Modbus-RTU)

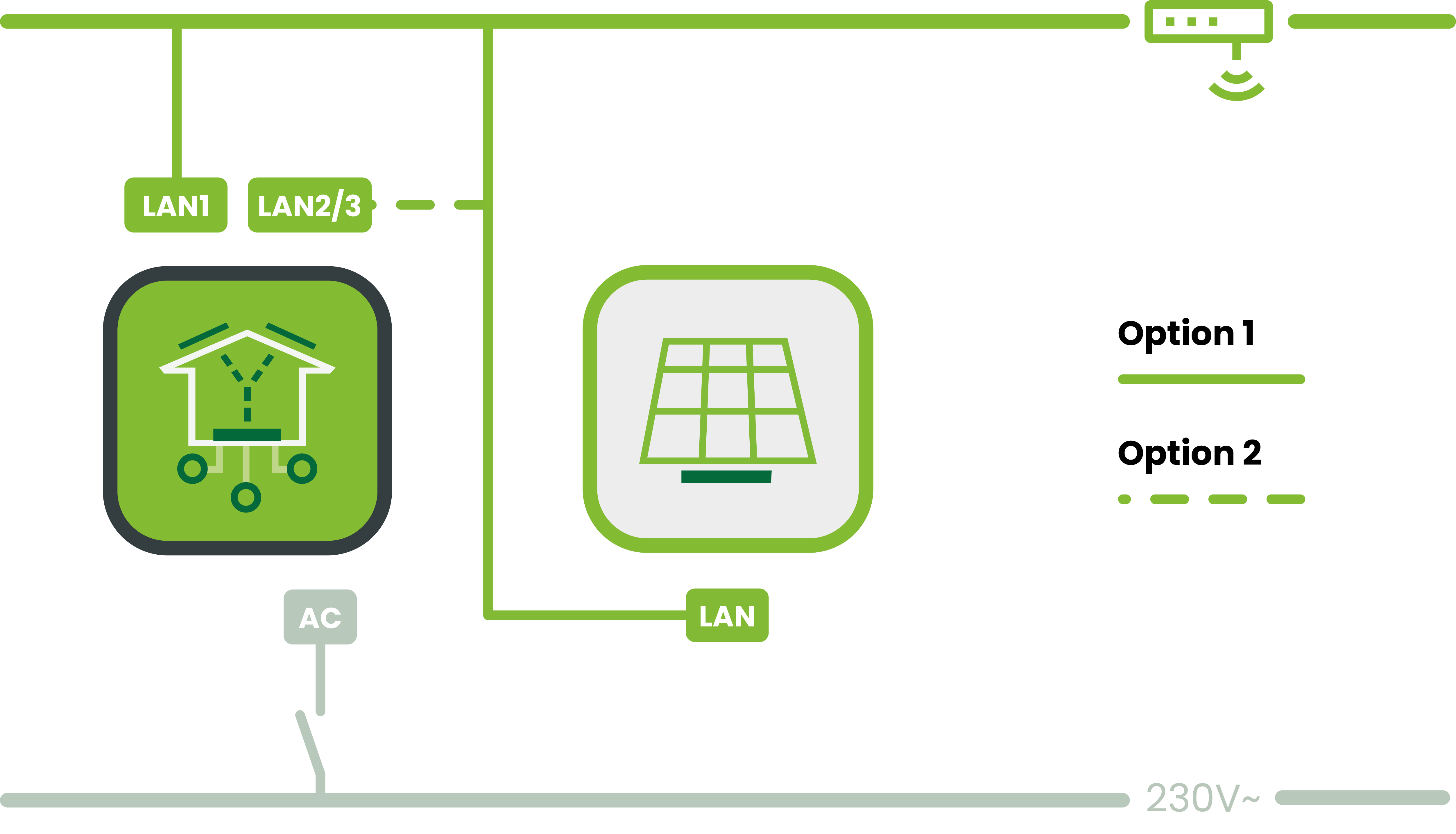

Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.

Anleitung

Modbus-TCP

  1. Installation und Einrichtung des Wechselrichters laut Herstelleranleitung

  2. Schließe den SolaX Dongle an den Wechselrichter an und verbinde ihn mit dem Heimnetzwerk

  3. Starte die Einrichtung in der Consolinno Energy HEMS App über den Inbetriebnahme-Assistenten:

    1. Wähle Stromzähler SolaX

    2. Starte die Netzwerksuche

    3. Bestätige den gefundenen SolaX

Modbus-RTU

  1. Installation und Einrichtung des Wechselrichters laut Herstelleranleitung

  2. Schließe den SolaX Dongle an den Wechselrichter an und verbinde ihn mit dem Heimnetzwerk

  3. Stelle die RS485-Verbindung zwischen Leaflet HEMS und Wechselrichter her:

    1. Stecke ein Netzwerkkabel T568(A/B) Cat6 in die RJ45-Buchse am Wechselrichter
      RS485 A: Pin 4
      RS485 B: Pin 5

    2. Schneide am anderen Ende den Stecker ab und spleiße das Kabel auf
      RS485 A: blau
      RS485 B: blau/weiß

    3. Schließe das Kabel am 14-poligen Stecker des Leaflet HEMS an oder nutze die RJ45 (RS485) Buchse am Leaflet HEMS. Steckerbelegung:
      SN < 1000: Pin 4 = B, Pin 5 = A
      SN > 1000: Pin 1 = A, Pin 2 = B

  4. Starte die Einrichtung in der Consolinno Energy HEMS App über den Inbetriebnahme-Assistenten:

    1. Wähle Stromzähler SolaX

    2. Starte die Netzwerksuche

    3. Bestätige den gefundenen SolaX
