Fox ESS R-Serie

Voraussetzungen

• Consolinno Leaflet HEMS

• FoxESS Wechselrichter

Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!

Kompatible Geräte

• R-Serie

Anschluss

Anleitung

1. Installation und Einrichtung des Wechselrichters laut Herstelleranleitung

2. Stelle die Modbus-ID am Wechselrichter zwischen 1 und 10 ein

3. Verbinde den Wechselrichter per Modbus-RTU mit dem Leaflet HEMS:

   1. Nutze am 14-poligen Leaflet HEMS Stecker die Pins RS485 A/B

   2. Verwende den Fox ESS Verbindungstecker

4. Öffne die Leaflet HEMS App und konfiguriere Modbus-RTU:

   1. Gehe zu Systemeinstellungen → Modbus RTU

   2. Trage folgende Werte ein:

      • Baudrate: 9600

      • Parität: Keine

      • Datenbits: 8

      • Stopbits: 1

5. Starte in der Leaflet HEMS App den Inbetriebnahme-Assistenten:

   1. Wähle unter Stromzähler Fox ESS R-Serie aus

   2. Warte, bis das Gerät gefunden wird, und bestätige den Anschluss

   3. Die Einrichtung ist abgeschlossen

Pin-Belegung

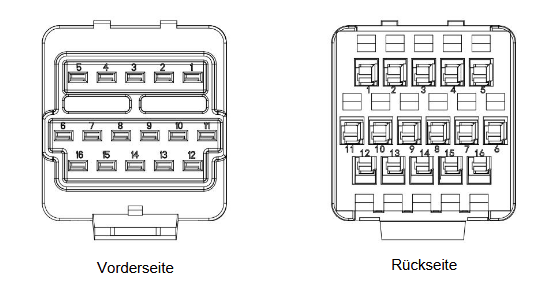

WR Pin	Funktion	HEMS 14-polig RS485	HEMS RJ45 (SN >1000)
2	RS485_A1	A	Pin 1
3	RS485_B1	B	Pin 2
4	RS485_A2 (reserviert)	A	Pin 1
5	RS485_B2 (reserviert)	B	Pin 2

Alternativ Verwendung RJ45 RS485

Es kann auch der RS485 RJ45 oben am Leaflet HEMS verwendet werden.

Vorteil: Es kann der 14-polige Stecker für weitere RS485-Geräte wie Wallbox verwendet werden. Dazu Netzwerkkabel vorbereiten: Wechselrichterseite Stecker abschneiden und aufspleißen. PIN-Belegung siehe Tabellen oben.
