Voraussetzungen
-
Consolinno Leaflet HEMS
-
FoxEss Hybrid Wechselrichter
Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!
Kompatible Geräte
-
H3 Pro
Anschluss (Option 1 empfohlen)
Anleitung
-
Installation und Einrichtung des Wechselrichters laut Herstelleranleitung
-
Stelle die Modbus-ID am Wechselrichter auf 247
-

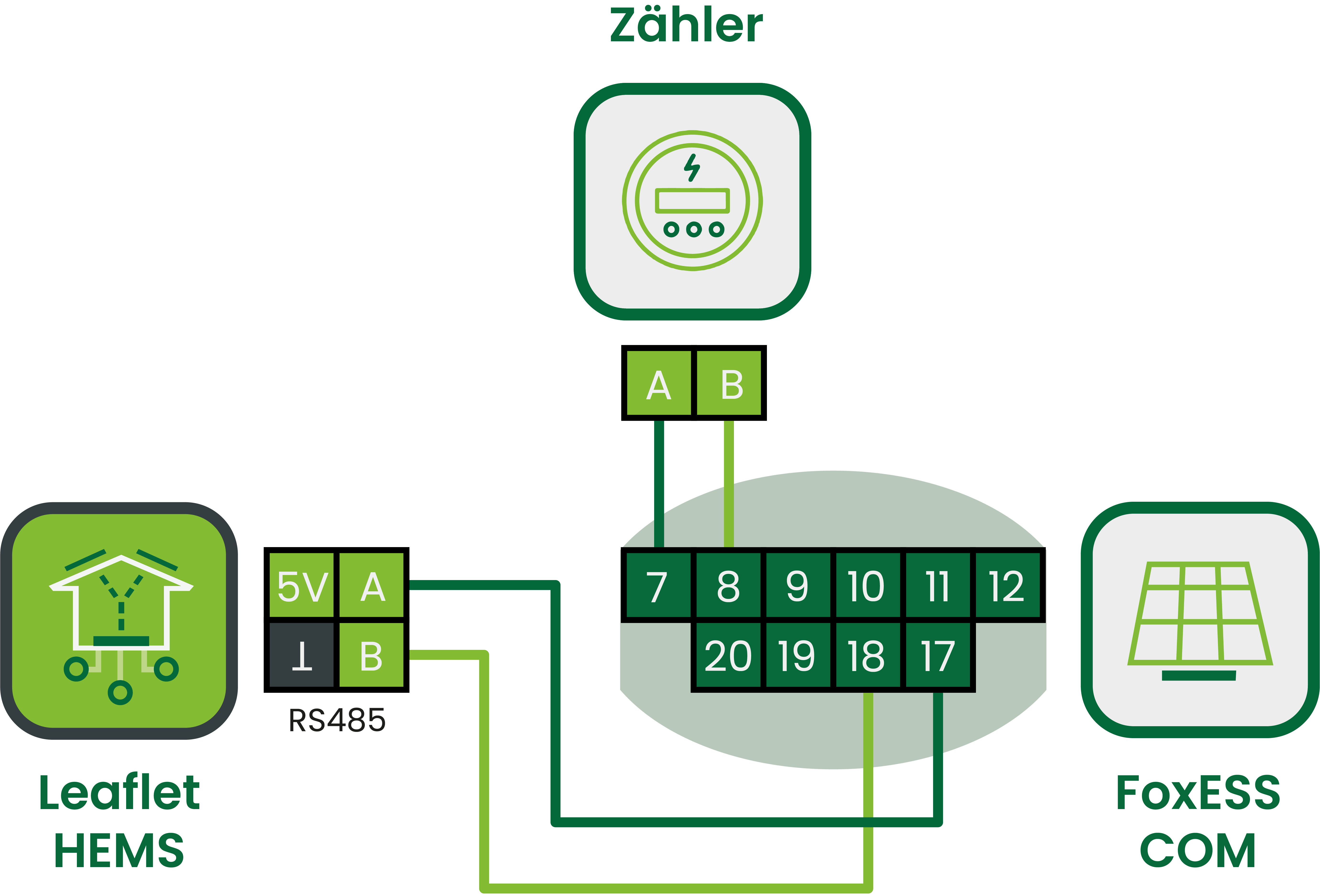

Verbinde den Wechselrichter mit dem Leaflet HEMS über Modbus-RTU:
-
Nutze am 14-poligen Leaflet HEMS Stecker die Anschlüsse RS485 A/B
-
Verwende am Fox ESS Wechselrichter die Pins 17/18 (siehe Tabelle)
-
-
Starte die Einrichtung mit der Leaflet HEMS App
-
Wähle das gefundene Leaflet aus
-

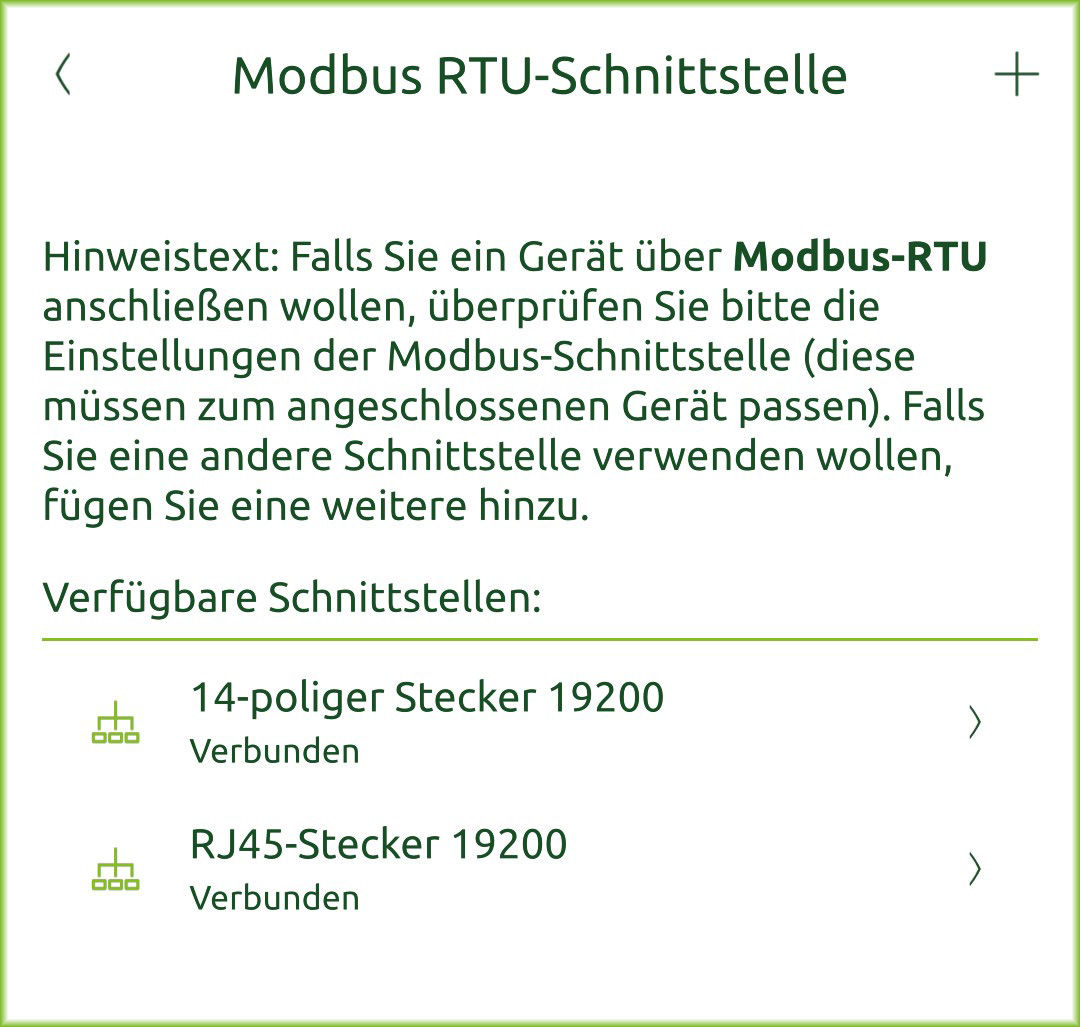

Lösche ggf. den Modbus-RTU Master “14-poliger Stecker”:
-
Öffne Systemeinstellungen → Modbus-RTU
-
Wähle 14-poliger Stecker und lösche diesen
-
-
Hinweis: Am 14-poligen Anschluss kann kein weiteres Modbus-RTU Gerät per Daisy Chain angeschlossen werden
-
Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent:
-

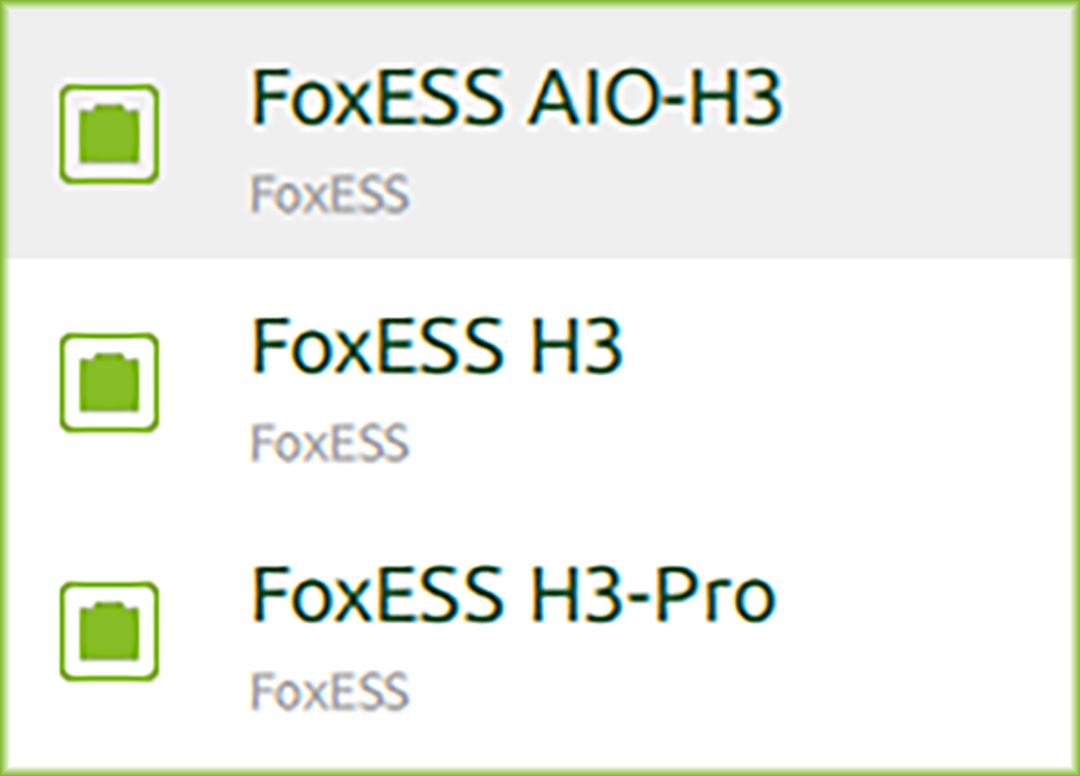

Wähle unter Stromzähler Fox ESS H3 Pro
-
Bestätige das erkannte Gerät und den Anschluss
-
-
Die Einrichtung ist abgeschlossen
Pin-Belegung
|
H3
|
Funktion |
HEMS
|
HEMS
|
H3 Pro |
|---|---|---|---|---|
|
7 |
Messgerät 485+ |
|
|
|
|
8 |
Messgerät 485- |
|
|
|
|
17 |
RS485_A |
A |
Pin 1 |
|
|
18 |
RS485_B |
B |
Pin 2 |
Alternativ: Verwendung RJ45 RS485
Es kann auch der RS485 RJ45 oben am Leaflet HEMS verwendet werden.
Vorteil: Es kann der 14-polige Stecker für weitere RS485-Geräte wie Wallbox verwendet werden. Dazu Netzwerkkabel vorbereiten: Wechselrichterseite Stecker abschneiden und aufspleißen. PIN-Belegung siehe Tabellen oben.
