Sonnenkraft

Voraussetzungen

• Consolinno Leaflet HEMS

• Sonnenkraft Hybrid Wechselrichter

Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!

Kompatible Geräte

• SK-HWR 6-12

Anschluss (Option 1 empfohlen)

Anleitung

1. Installation und Einrichtung des Wechselrichters laut Herstelleranleitung

2. Stelle die Modbus-ID am Wechselrichter im Bereich 1–10 ein

3. Verbinde den Wechselrichter per Modbus-RTU mit dem Leaflet HEMS:

   1. Nutze am 14-poligen Leaflet HEMS Stecker die Pins RS485 A/B

   2. Verbinde mit dem Sonnenkraft-Wechselrichter (Pin 1/2, siehe Tabelle)

4. Starte die Einrichtung mit der Leaflet HEMS App

5. Wähle das gefundene Leaflet aus

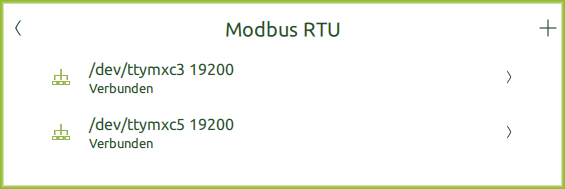

6. Lösche den Modbus-RTU Master 5 (14-poliger Stecker):

   1. Öffne die Systemeinstellungen → Modbus-RTU

   2. Wähle /dev/ttymxc5

   3. Lösche den Eintrag

7. Am 14-poligen Anschluss kann kein weiteres Modbus-RTU Gerät per Daisy Chain hinzugefügt werden

8. Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent:

   1. Wähle unter Stromzähler den Eintrag Sonnenkraft

   2. Bestätige das erkannte Gerät und den Anschluss

9. Die Einrichtung ist abgeschlossen

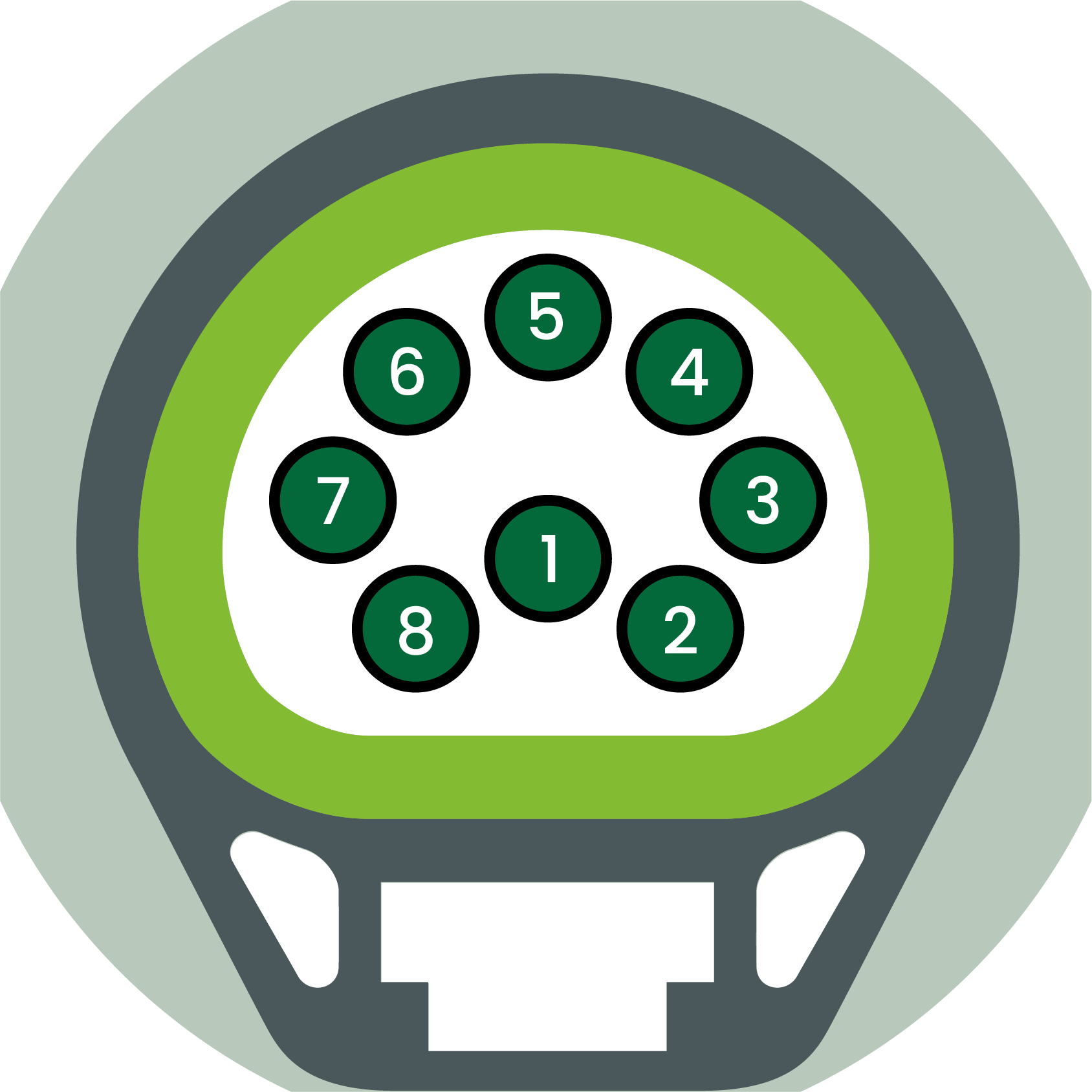

Pin-Belegung

SK-HWR Pin	Funktion	HEMS 14-polig	HEMS RJ45 RS485 (SN >1000)	SK-HWR
1	RS485_A	A	Pin 1
2	RS485_B	B	Pin 2
3	Messgerät 485B
4	Messgerät 485A

Alternativ: Verwendung RJ45 RS485

1. Es kann auch der RS485 RJ45 oben am Leaflet HEMS verwendet werden

2. Vorteil: Es kann der 14-polige Stecker für weitere RS485-Geräte wie Wallbox verwendet werden

3. Dazu Netzwerkkabel vorbereiten: Wechselrichterseite Stecker abschneiden und aufspleißen

4. PIN-Belegung siehe Tabellen oben

5. Modbus Master muss im Normalfall dann nicht gelöscht werden, da dieser ab Werk nicht konfiguriert ist für den RJ45 RS485
