SofarSolar

Voraussetzungen

• Consolinno Leaflet HEMS

• Sofarsolar HYD Hybrid Wechselrichter

Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!

Kompatible Geräte

• HYD

Anschluss

Anleitung

1. Installation und Einrichtung des Wechselrichters nach Herstelleranleitung

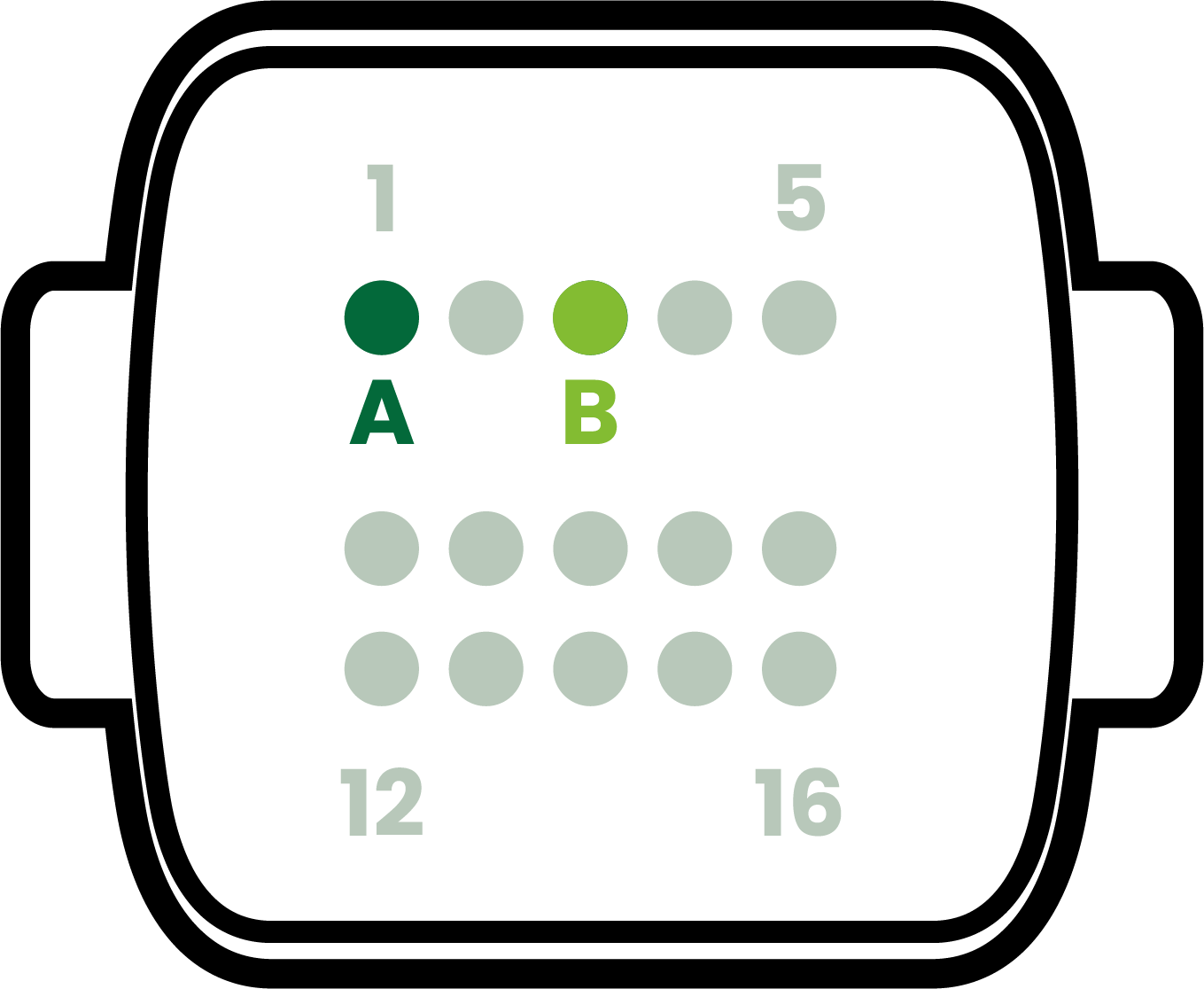

2. Verbinde den Wechselrichter über RS485 2-Drahtverbindung (14-poliger Stecker) mit dem Leaflet HEMS

   1. Pin 1 RS485-A1-1 oder Pin 2 RS485-A1-2 an RS485 A

   2. Pin 3 RS485-B1-1 oder Pin 4 RS485-B1-2 an RS485 B

3. Gib in der App die Modbus-Adresse ein (Standard: 1; falls geändert, die neue Adresse verwenden)

4. Konfiguriere den RTU Master in der HEMS App (Auslieferungszustand):

   1. Baudrate – 9600

   2. Parity – No parity

   3. Data bits – 8

   4. Stop bits – 1

5. Ändere die RS485-Adresse am Wechselrichter bei Bedarf:

   1. Gehe zum Menü Einstellungen

   2. Scrolle zu Modbus-Adresse

   3. Passe die Adresse an, falls erforderlich (Standard: 1)

6. Starte die Einrichtung des Wechselrichters in der Leaflet HEMS App per Inbetriebnahme-Assistent

   1. Wähle SofarSolar Hybrid Wechselrichter (Modbus-RTU)

   2. Gib die Modbus-Adresse ein

   3. Bestätige die Auswahl

Wechselrichter	alternativ	14-poliger
Pin 1 RS485-A1-1	Pin 2 RS485-A1-2	RS485 A
Pin 3 RS485-B1-1	Pin 4 RS485-B1-2	RS485 B
