Azzurro

Voraussetzungen

• Consolinno Leaflet HEMS

• Azzurro Hybrid Wechselrichter

Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!

Kompatible Geräte

• HYD

Anschluss

Anleitung

1. Installation und Einrichtung des Wechselrichters laut Herstelleranleitung

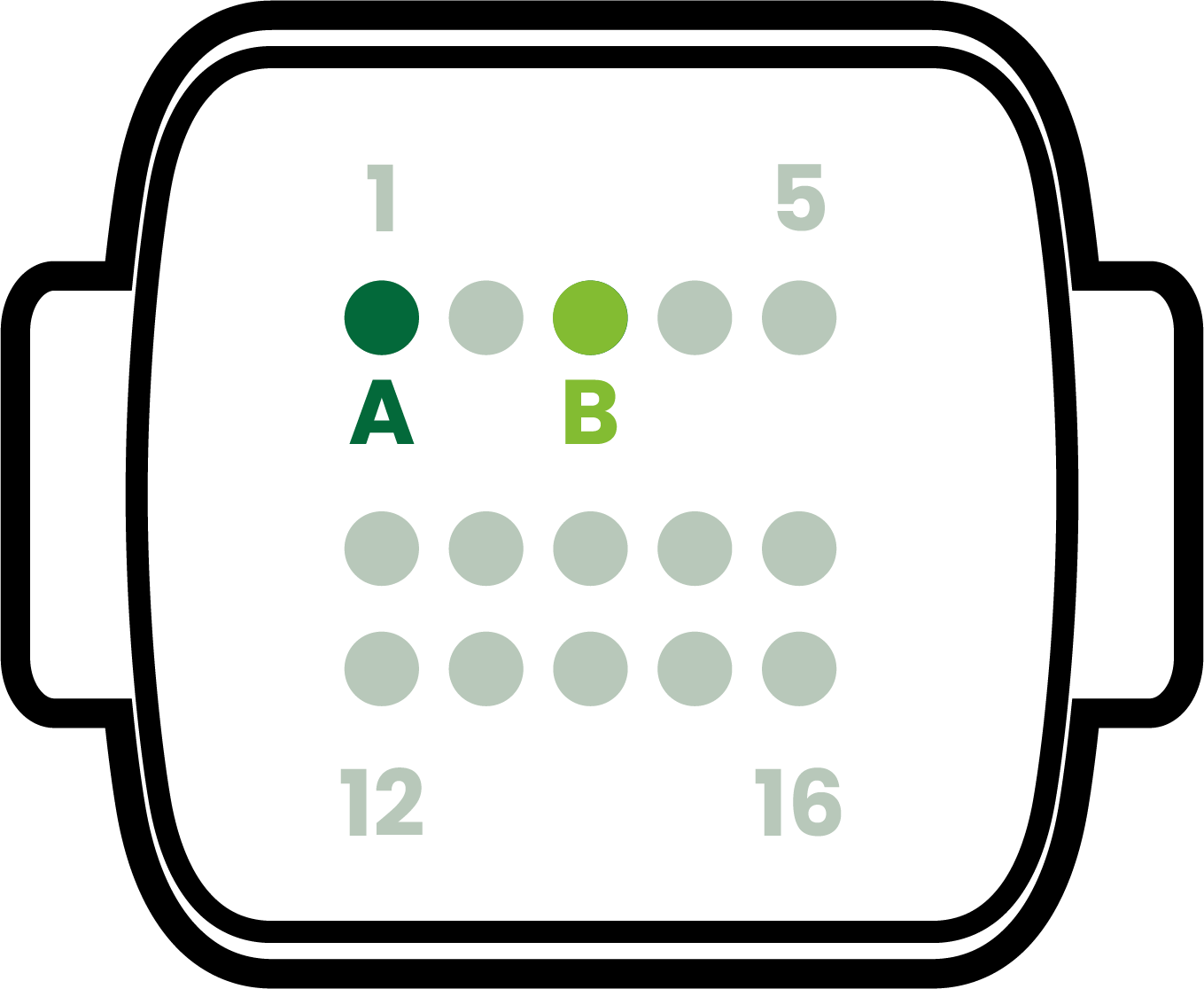

2. Verbinde den Wechselrichter per RS485 (14-poliger Stecker) mit dem Leaflet HEMS:

   1. Pin 1 RS485-A1-1 oder Pin 2 RS485-A1-2 → RS485 A

   2. Pin 3 RS485-B1-1 oder Pin 4 RS485-B1-2 → RS485 B

3. Stelle die Modbus-Adresse im Wechselrichter ein:

   1. Öffne das Menü Einstellungen

   2. Gehe zu Modbus-Adresse

   3. Trage die gewünschte Modbus-Adresse ein (Standard: 1)

4. Prüfe und stelle die Modbus-RTU-Parameter am Wechselrichter ein:

   1. Baudrate: 9600

   2. Parity: No parity

   3. Datenbits: 8

   4. Stoppbits: 1

5. Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent oder Gerät manuell hinzufügen

Wechselrichter	alternativ	14-poliger
Pin 1 RS485-A1-1	Pin 2 RS485-A1-2	RS485 A
Pin 3 RS485-B1-1	Pin 4 RS485-B1-2	RS485 B
