Qcells G4

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Qcells Q.HOME Wechselrichter

  • Qcells WiFi/LAN Adapter

Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!

Kompatible Geräte

  • Q.HOME G4

Update des QCells Adapter unbedingt nötig:

  • WiFi3.0 - Firmware Version min. 3.017.02

  • Qcells WiFi+LAN - Firmware Version min. 1.003.11

Anschluss (Option 2 empfohlen)


Anleitung

  1. Installation und Einrichtung des Wechselrichters nach Herstelleranleitung

  2. Stelle die Modbus-ID am Wechselrichter auf einen Wert zwischen 1 und 10

  3. Verbinde den Wechselrichter mit dem Leaflet HEMS über Modbus-RTU:

    1. Verwende am 14-poligen Leaflet HEMS Stecker die Pins RS485 A/B

    2. Am Q.HOME G4: Pin 1 = A, Pin 2 = B (siehe Tabelle unten)

  1. Öffne die Leaflet HEMS App und starte die Einrichtung

  2. Wähle das gefundene Leaflet aus

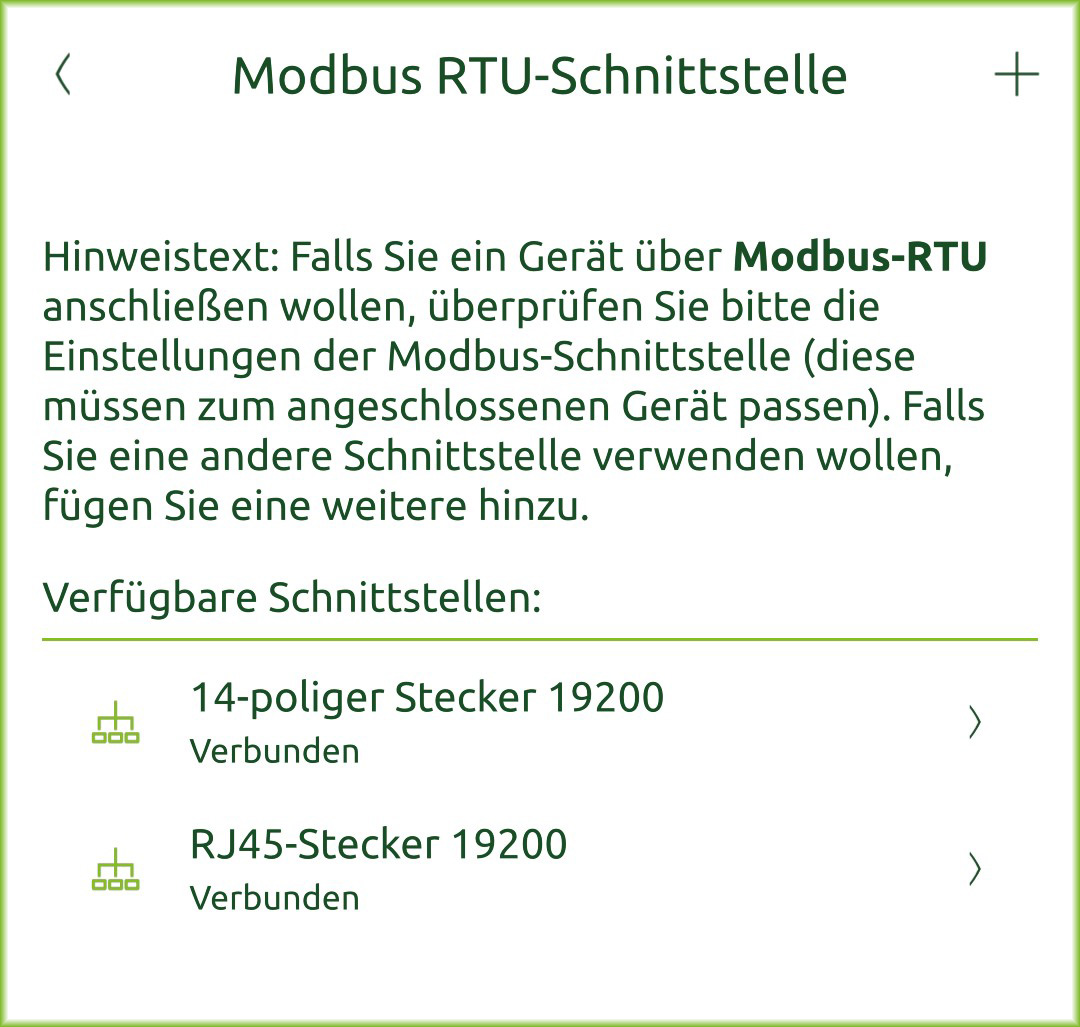

  3. Lösche den Modbus-RTU Master „14-poliger Stecker“:

    1. Gehe zu Systemeinstellungen → Modbus-RTU

    2. Wähle 14-poliger Stecker und lösche ihn

  4. Hinweis: Am 14-poligen Anschluss kann kein weiteres Modbus-RTU-Gerät per Daisy Chain angeschlossen werden


  1. Starte den Inbetriebnahme-Assistenten in der Leaflet HEMS App:

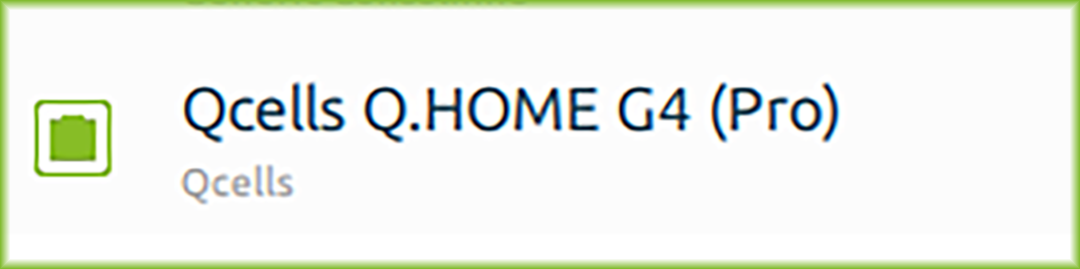

    1. Wähle unter Stromzähler das Modell Q.HOME G4 (Pro)

    2. Warte, bis das Gerät erkannt wird, und bestätige den Anschluss

Bild 1.png

  1. Die Einrichtung ist abgeschlossen

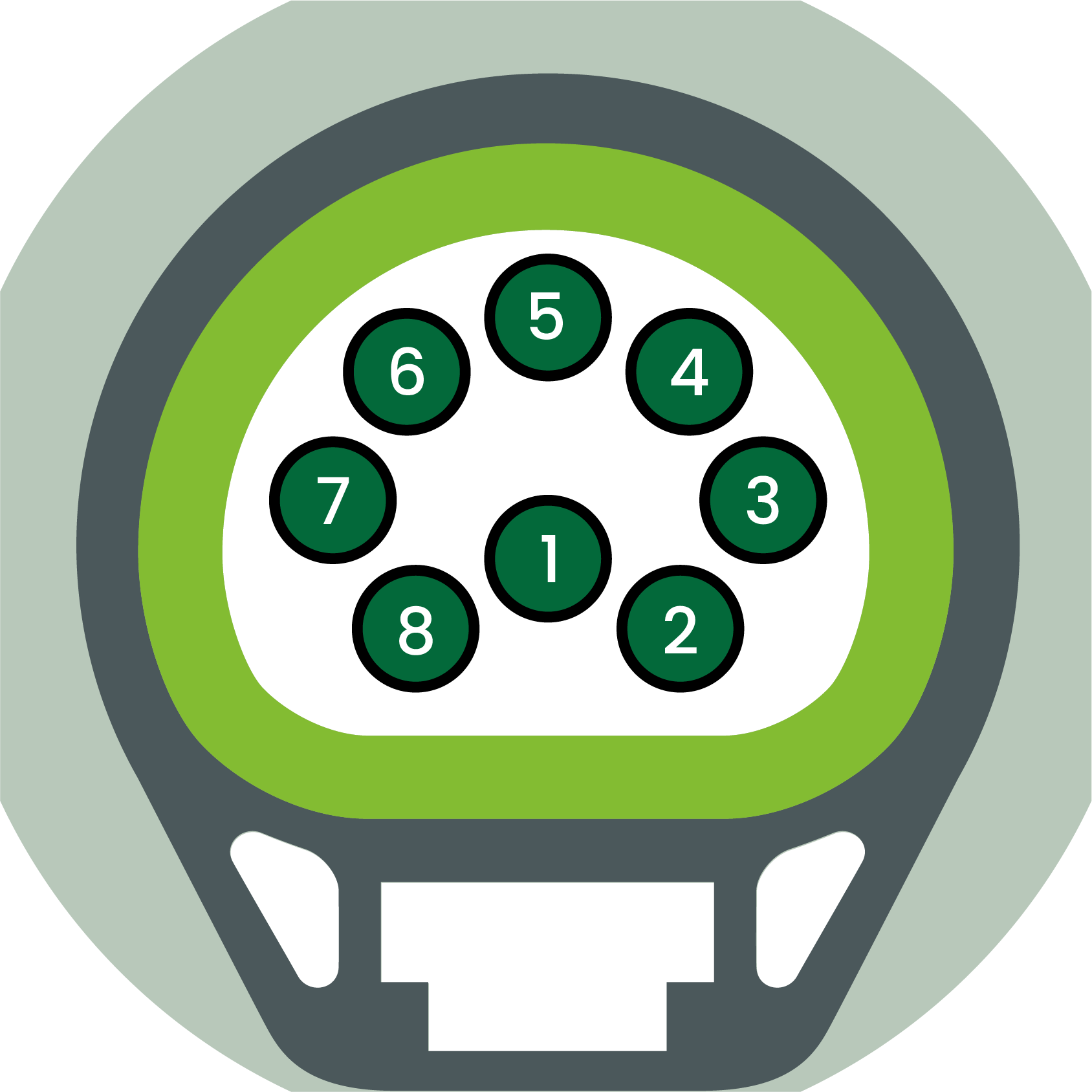

Pin-Belegung

G4

Pin

Funktion

HEMS
14-polig

HEMS RJ45 RS485
(SN >1000)

Q.HOME
G4

1

RS485_A

A

Pin 1

2

RS485_B

B

Pin 2

3

Messgerät 485B



4

Messgerät 485A
