E3DC

Voraussetzungen

  • Consolinno Leaflet HEMS

  • E3/DC E3/DC S10 Hauskraftwerk inkl. Wechselrichtteurszugang surgangAzirrung von Mod von Modbusbus

Leaflet und der Wechselrichter müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann der Wechselrichter direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

Kompatible Geräte

  • S10 Hauskraftwerke

Anschluss


Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.

Anleitung

  1. Installation und Einrichtung des Hauskraftwerks und Wechselrichters laut Herstelleranleitung

  1. Öffne am Hauskraftwerk das Menü Smart Funktionen → Smart Home

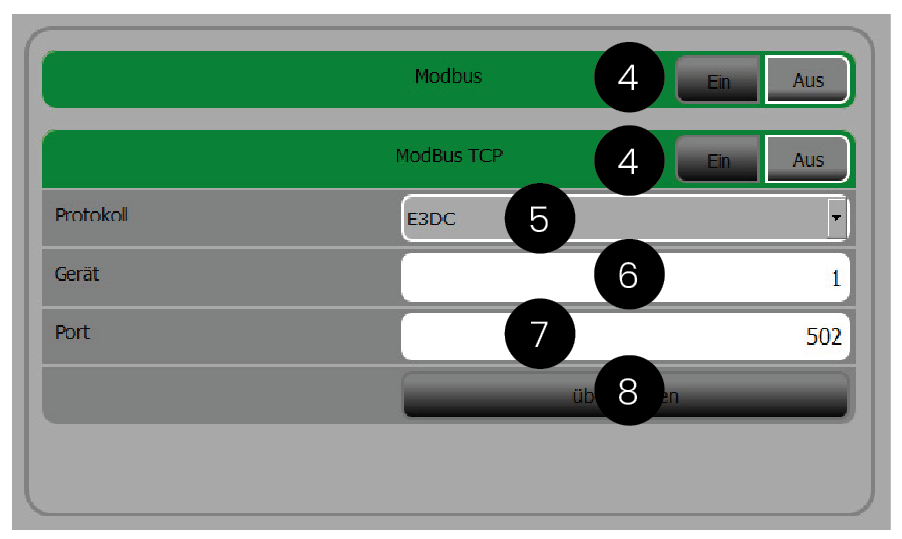

    1. Öffne das Untermenü Modbus

    2. Setze Modbus und Modbus-TCP auf Ein

    3. Setze Protokoll auf E3DC

    4. Stelle Gerät auf 1

    5. Stelle Port auf 502

    6. Wähle Übernehmen, um die Einstellungen zu speichern


  1. Starte die Einrichtung des Wechselrichters in der Leaflet HEMS App per Inbetriebnahme-Assistent oder Gerät manuell hinzufügen
