KACO hybrid TL3 | Leaflet HEMS

Voraussetzungen

Consolinno Leaflet HEMS
Kaco BH10 Wechselrichter
Kaco BH10 Wechselrichter mit Kaco HySwitch

Der Kaco BH10 kann auch als String Wechselrichter eingerichtet werden ohne HySwitch und Batterie, Hinweise in dieser Anleitung dazu beachten!

Kompatible Geräte

blueplanet hybrid 10.0 TL3

Anschluss

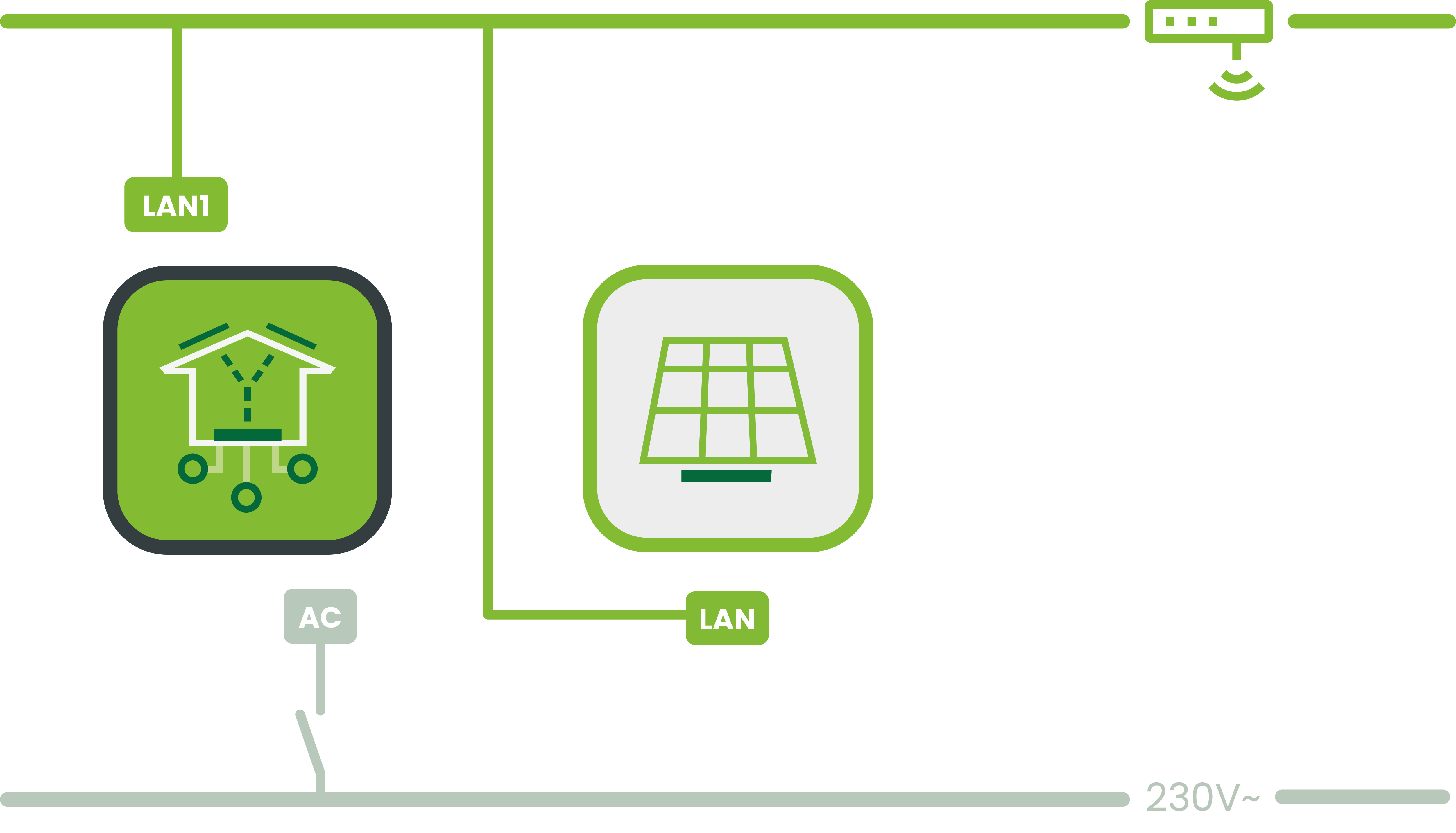

Leaflet und Kaco Wechselrichter müssen sich im selben Netzwerk befinden. Den Wechelrichter nicht direkt ans Leaflet anschließen, da sonst die Kaco Hy-sys Software, die für Konfiguration und Updates des Wechselrichters notwendig ist, nicht mehr funktioniert.

Anleitung

Installation und Einrichtung des Wechselrichters und des Zählers laut Herstelleranleitung

Nimm den Wechselrichter mit der Consolinno Energy HEMS App in Betrieb:

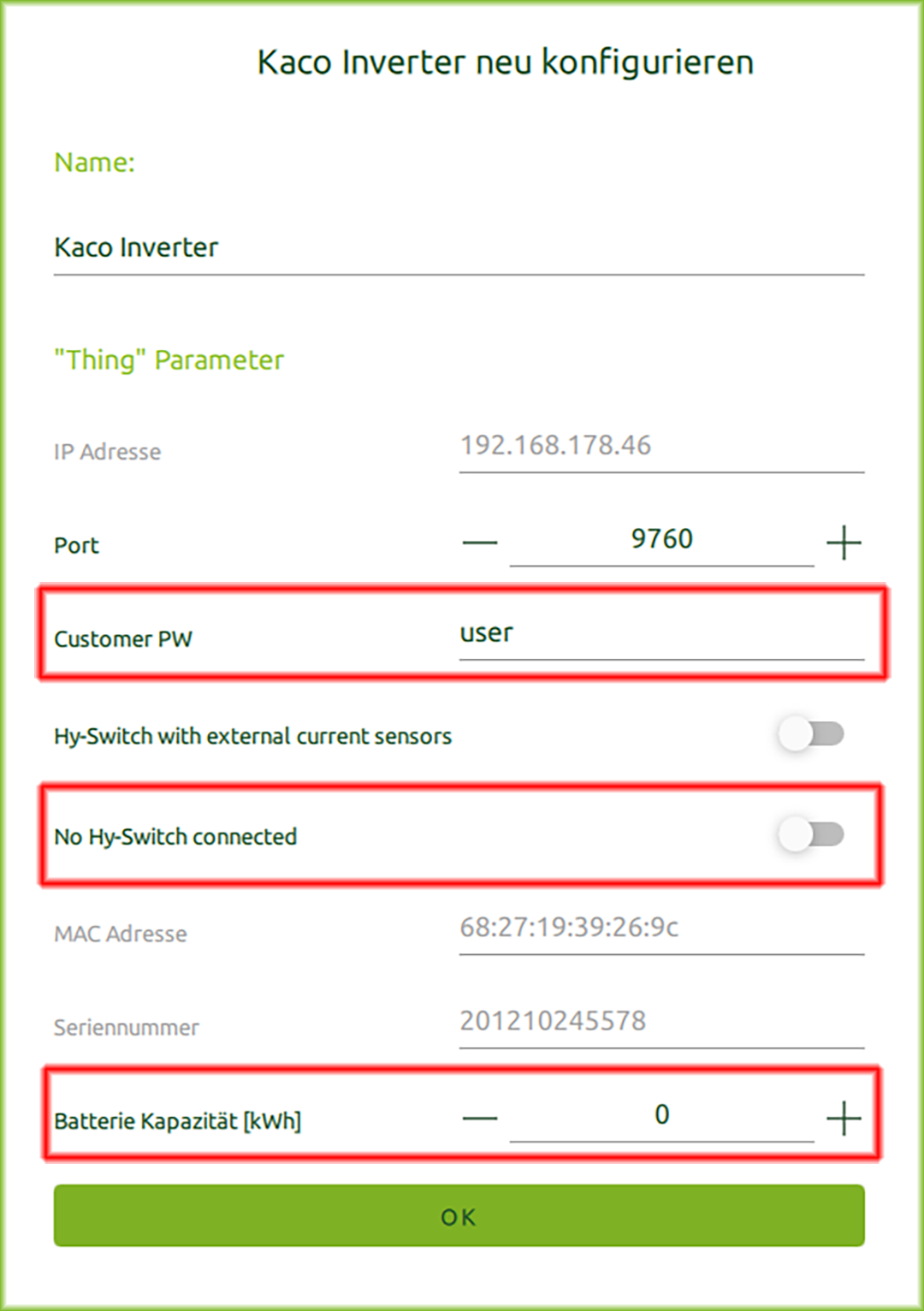

1. Wähle im Dropdown-Menü das Modell KACO blueplanet hybrid 10.0 TL3
2. estätige den gefundenen Wechselrichter
3. Das Feld IP Adresse wird automatisch befüllt
4. Der Serviceport ist 9760 (Standard)
Wenn der Wechselrichter ohne HySwitch und Batterie betrieben wird, aktiviere den Schieberegler No Hy-Switch connected
Trage die Batteriekapazität ein

Gib das Customer Passwort ein:
1. Das Passwort wurde in der Hy-sys Software beim Einrichten des Wechselrichters vergeben und muss mit dem im Wechselrichter eingestellten Passwort übereinstimmen
2. Bei Firmwarestand 7.x und darunter: Standard ist user
3. Bei Firmwarestand 8.x und darüber: Passwort wurde bei der Einrichtung geändert – bitte beim Installateur erfragen
4. Falls das Passwort unbekannt ist: In der Hy-sys Software als Manager anmelden und unter User Settings zurücksetzen

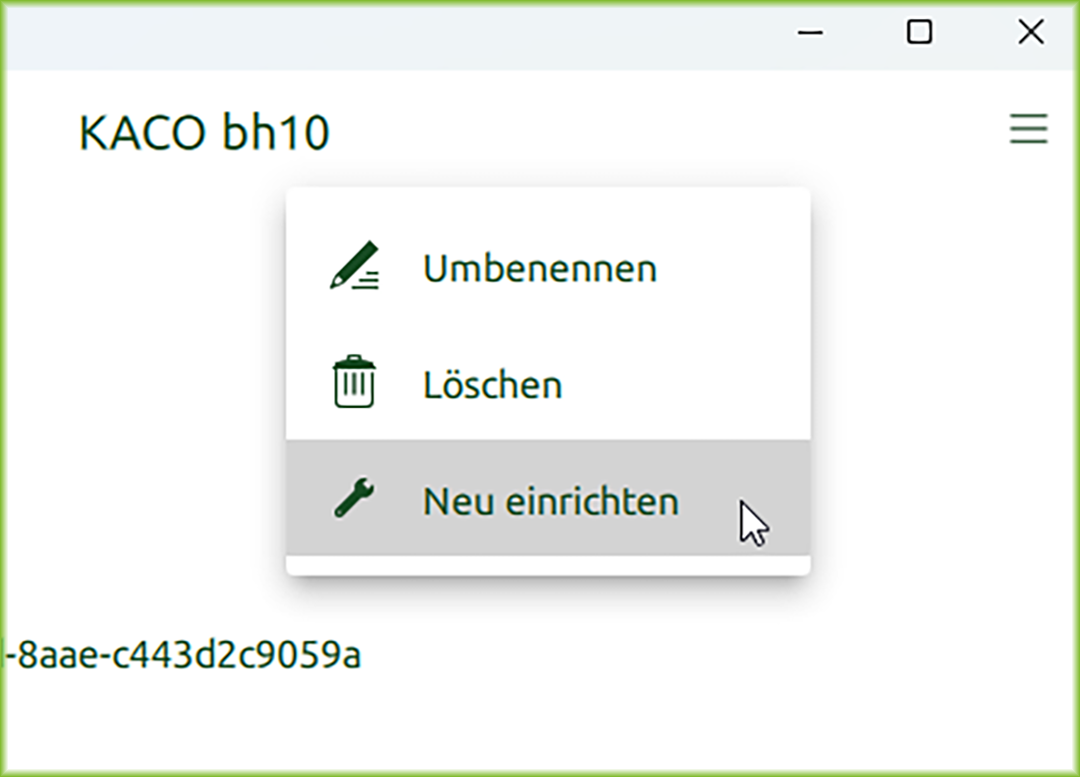

5. Falls der Wechselrichter mit falschem Passwort eingerichtet wurde: Im Menü Inbetriebnahme → Geräte-Übersicht → KACO-Wechselrichter auswählen → Burgermenü → Neu einrichten → neues Passwort eingeben und bestätigen

Prüfe in der HEMS App, ob die Verbindung aktiv ist (Connected) und die Authorization erfolgreich ist:
1. Im Dashboard auf das KACO BH10 Widget klicken
2. Im Burgermenü Details auswählen
Die Einrichtung ist abgeschlossen
