KACO NX3

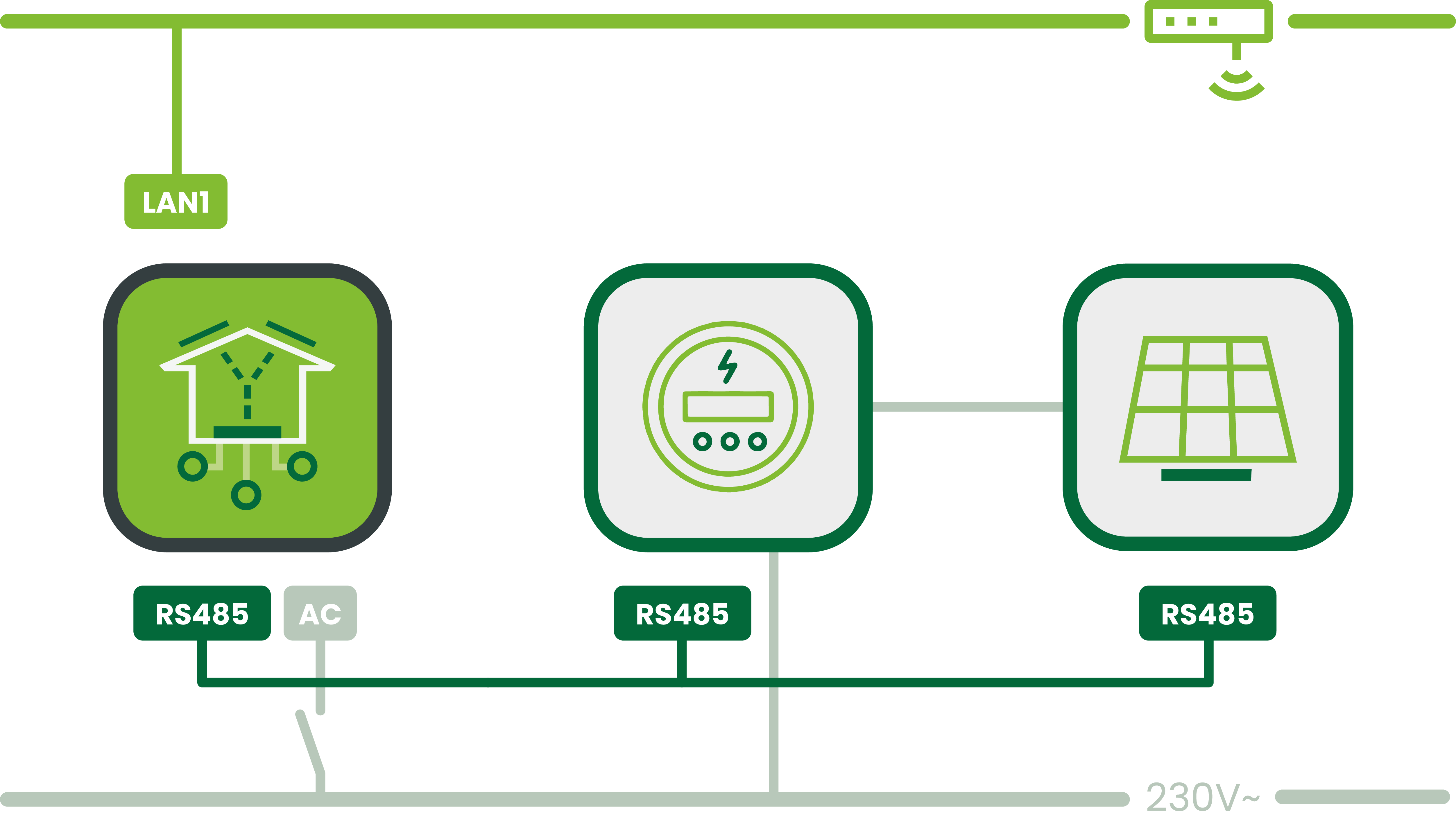

Anschluss NX3 mit SDM630

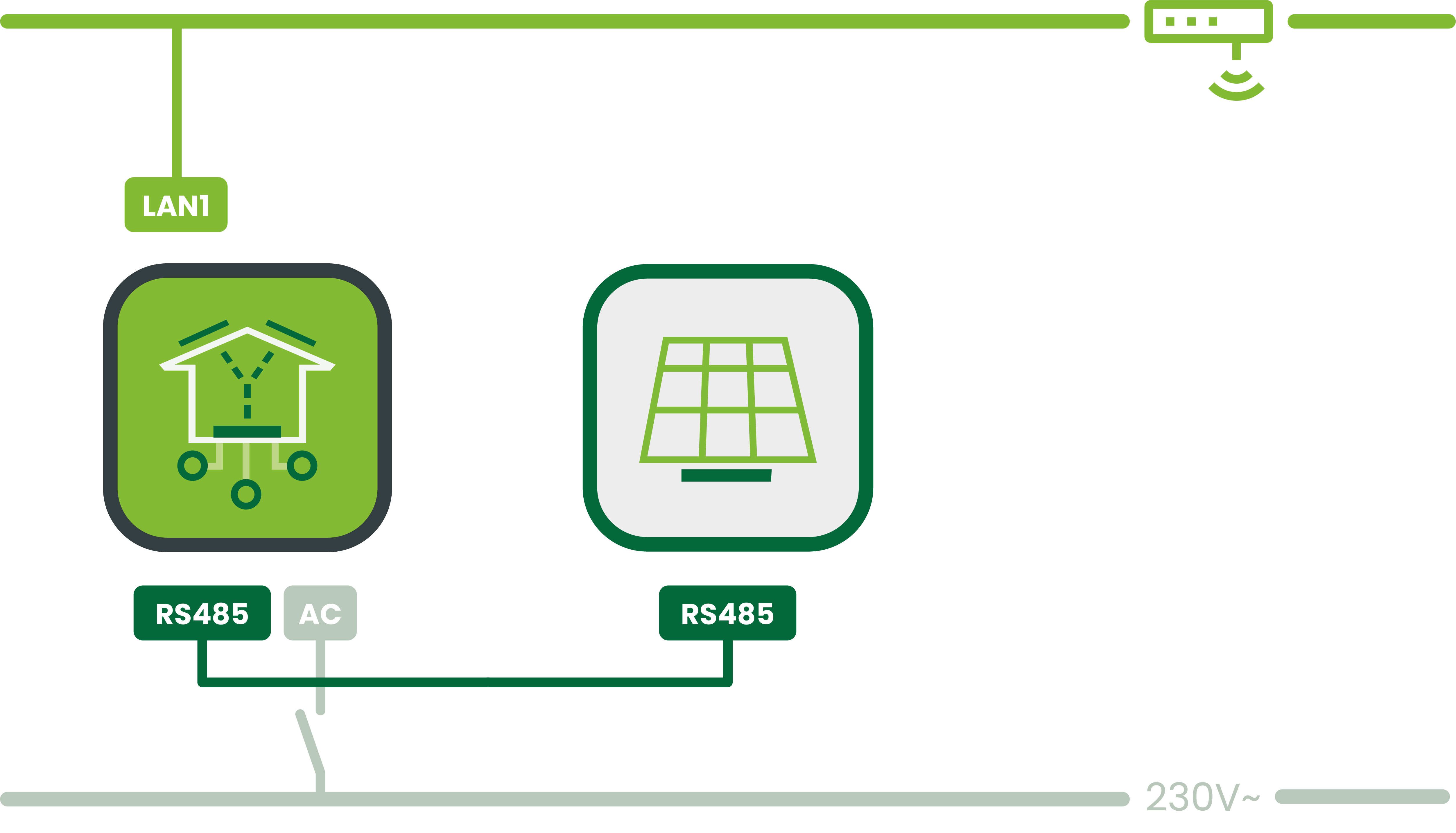

Anschluss NX3 (RS485)

Anleitung

Modbus-TCP (WLAN)

1. Installation und Einrichtung des Wechselrichters nach Herstelleranleitung

2. Verbinde den SDM630 Zähler mit dem 14-poligen Stecker am Leaflet HEMS (siehe SDM630-Anleitung)

3. Stecke den KACO WLAN Dongle in den NX3

4. Entferne ggf. das Kabel aus dem RS485 RJ45 Ausgang

5. Aktiviere Modbus-TCP am NX3:

   1. Öffne das Menü Running Mode

   2. Aktiviere Modbus-TCP Server Mode

6. Öffne die Leaflet HEMS App und starte den Inbetriebnahme-Assistenten

   1. Wähle Kaco Modbus-TCP

   2. Gib die Modbus ID und den Modbus Port = 502 ein und bestätige

   3. Bei mehreren Wechselrichtern: Vergib unterschiedliche Modbus IDs

Modbus-RTU (RS485)

1. Installation und Einrichtung des Wechselrichters nach Herstelleranleitung

2. Ziehe ggf. den KACO WLAN Dongle ab (sonst keine Modbus-RTU-Funktion)

3. Verbinde den NX3 und den SDM630 Zähler in Reihe und schließe sie mit dem 14-poligen Stecker am Leaflet HEMS an (siehe 1BA0022 Gebrauchsanleitung)

4. Öffne die Leaflet HEMS App und starte den Inbetriebnahme-Assistenten

   1. Richte ggf. den Smart Meter SDM630 ein

   2. Wähle Kaco Modbus-RTU

   3. Gib die korrekte Modbus-ID ein (Standard = 3)

5. Alternative: Verkabelung über Modbus-RTU/RS485 an der RJ45 RS485 Buchse des Leaflet (siehe E-Plan und 1BA0022 Gebrauchsanleitung)

   1. Konfiguriere einen Modbus Master für diesen Anschluss

   2. Funktioniert nur bei Seriennummer >1000, sonst muss das Kabel passend gepatcht werden (siehe 1BA0022 Gebrauchsanleitung)
